On-off secuencial de tres relés con pulsador

On-off secuencial de tres relés con un pulsador, microcontrolador pic 12F675.

Más detalles

Ficha técnica

Diseño Esquema y circuito
Visualización Sin visualización
Tensión de alimentación 5 Voltios
Electrónica Digital
Foto No

Más

Este pequeño, pero práctico circuito, está basado en un microcontrolador pic 12F675. El circuito funciona de la siguiente manera.

Cada vez que actuamos sobre el pulsador encendemos un relé y apagamos los demás. Además cuando quitemos la alimentación al circuito nuestro microcontrolador "recordará" la última posición.

Si hemos dejado activado, por ejemplo, el relé número dos, al volver a dar tensión al circuito, el microcontrolador volverá a encender el relé número dos.

Si pulsamos una vez apagará el relé dos y encenderá el tres.

Si volvemos a pulsar apagará el tres y encenderá el uno, y así sucesivamente.

El programa .hex que os proporcionamos tiene que ser grabado en un microcontrolador pic 12F675, que es el que hemos utilizado para este proyecto.

Cuando grabemos el microcontrolador pic 12F675 y lo utilicemos por primera vez, tendremos que pulsar varias veces, hasta que se active el primer relé, para que el circuito de conteo y la eeprom interna del pic funcionen correctamente.

Una vez activado el relé repetirá el ciclo de on-off en secuencia indefinidamente.

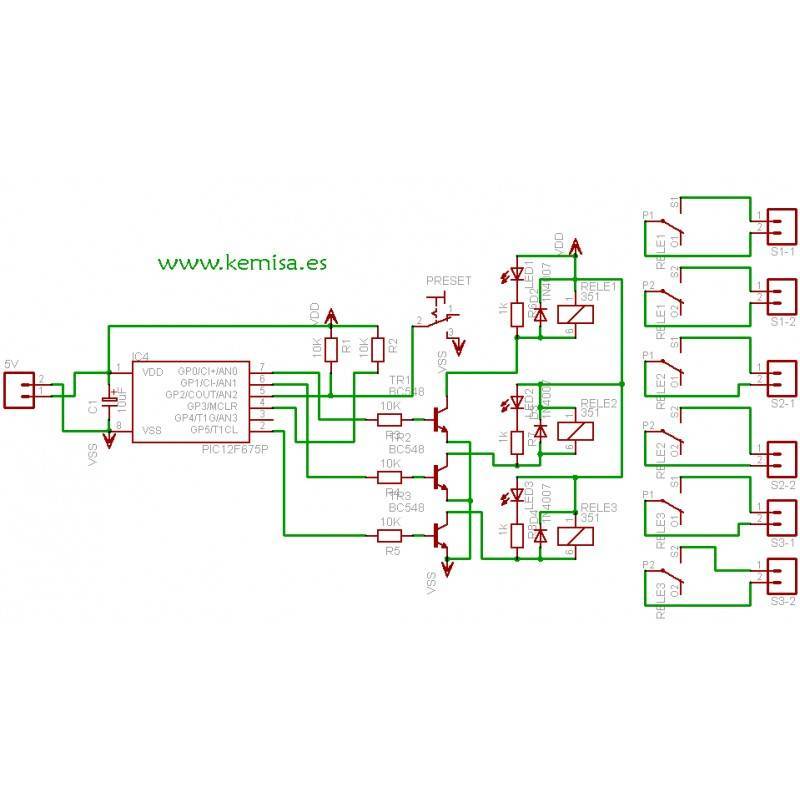

El esquema eléctrico.

Esquema on-off secuencial

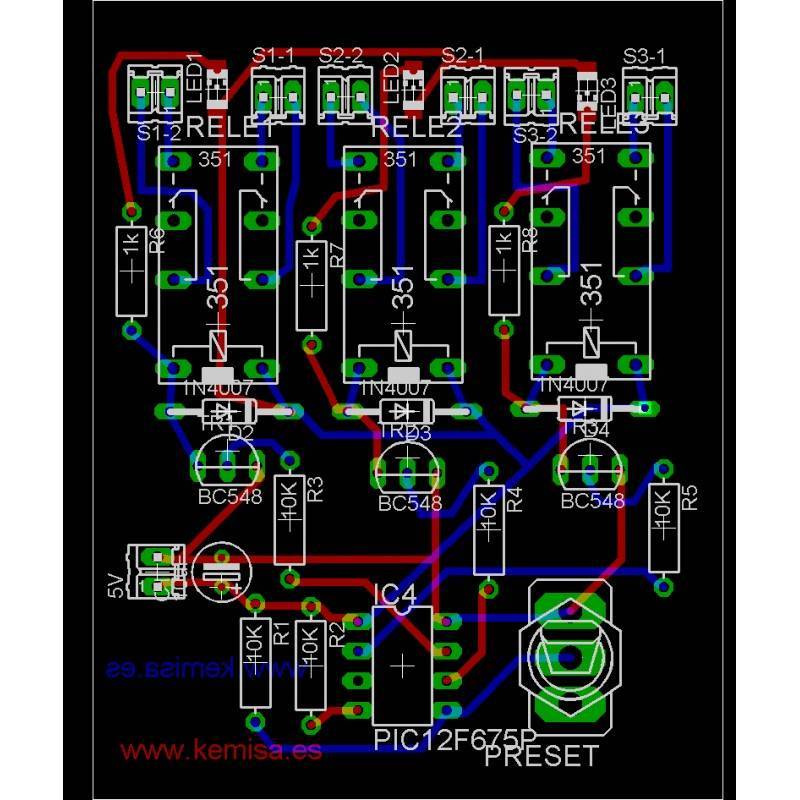

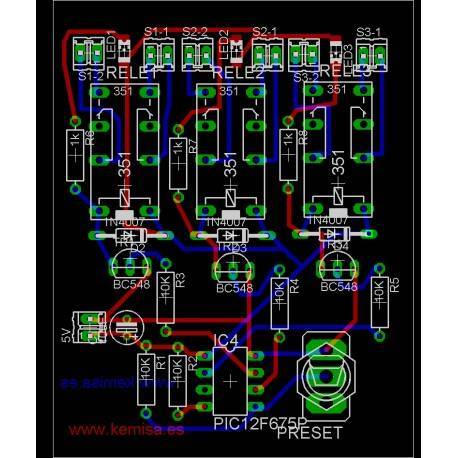

Y el diseño del circuito impreso.

On-off secuencial

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el Eagle.

El archivo para descargar está comprimido, para descomprimirlo necesitarás poner la clave www.kemisa.es

Si no sabes programar microntroladores pincha aquí.

Si no sabes hacer circuitos impresos pincha aquí.

Descargar

On-off secuencial de tres relés

Descargar (80.24k)
