Control digital de volumen

El circuito integrado DS1669 es el que se encarga, mediante dos pulsadores, de incrementar o reducir el volumen.

Más detalles

Ficha técnica

Diseño Esquema y circuito
Visualización Sin visualización
Tensión de alimentación 5 Voltios
Electrónica Digital
Foto No

Más

El circuito integrado DS1669 es el que se encarga, mediante dos pulsadores, de incrementar o reducir el volumen. Internamente el DS1669 está compuesto por 64 microinterruptores, y otras tantas resistencias, que podemos controlar mediante los dobles pulsadores encargados de ir secuencialmente aumentando o reduciendo esas resistencias que hay en el interior del DS1669.

Cuando se quita la alimentación el circuito es capaz de "recordar" el punto en donde se encontraba. Si se mantiene el pulsador apretado bajará o subirá, (según el que apretemos, P1 o P2), el volumen rápidamente.

Por último la alimentación ha de ser entre 4,5 y 8 voltios c.c.

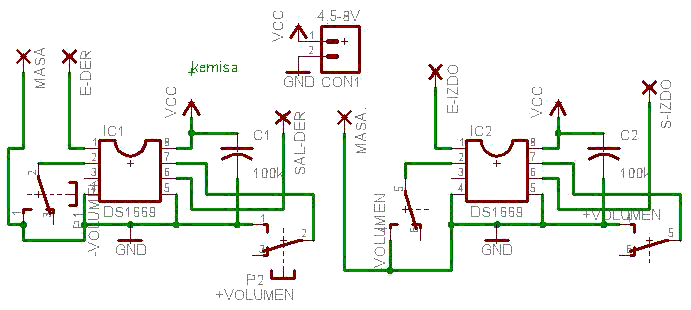

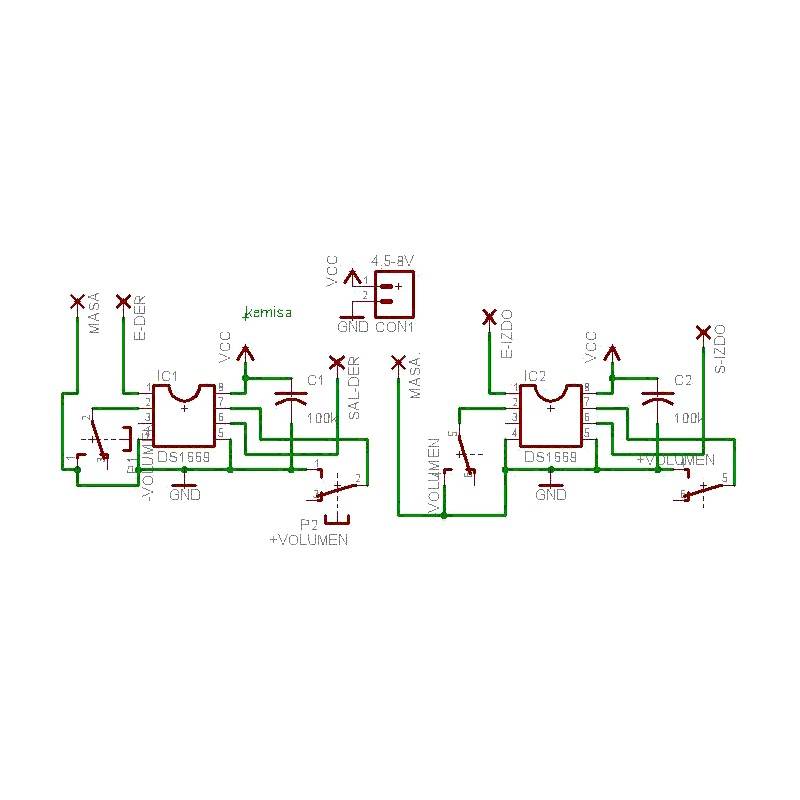

Esquema control digital de volumen

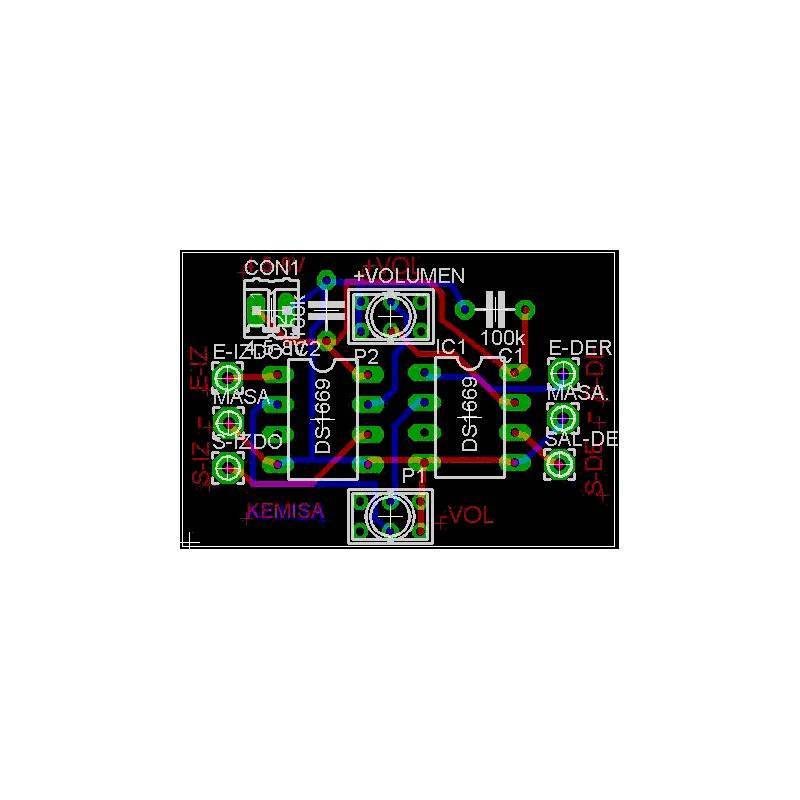

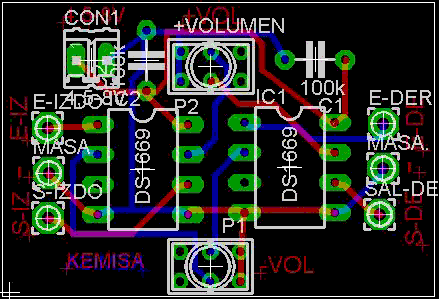

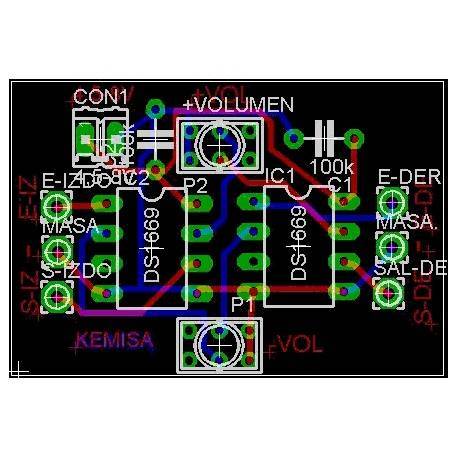

Y el circuito impreso.

Las dimensiones reales son 25mm de alto por 36mm de ancho.

Circuito control digital de volumen

El esquema .sch y el circuito .brd han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa de diseño de circuitos Eagle.

La clave para descomprimir el archivo es www.kemisa.es
