Termómetro digital

Termómetro digital muy preciso con sonda LM35 (0,1 grado de error).

Más detalles

Ficha técnica

Diseño Esquema y circuito
Visualización Display
Tensión de alimentación 12 Voltios
Electrónica Digital
Foto Si

Más

El circuito tiene dos ajustes. Uno, R5 que ajusta los displays a cero.

Para ello el extremo de R4 que va a la sonda de temperatura lo conectamos a masa y giramos R5 hasta leer 0:0:0. Después conectaremos la sonda LM35 a los terminales 2 y 3 marcados en el circuito.

Con ello damos tensión a la sonda. Medimos con un polimetro ajustado a 1Voltio fondo de escala los valores entre el terminal no conectado, que es la salida de la sonda, y la masa. La tensión que nos de son los grados que hay en la habitación.
Por ejemplo, si marca 0.236, la temperatura
será de 23,6 grados centígrados.

Cuando tengamos la medida conectamos el terminal 1 de la sonda al circuito y ajustamos R7 hasta que nos de lo que habíamos medido.

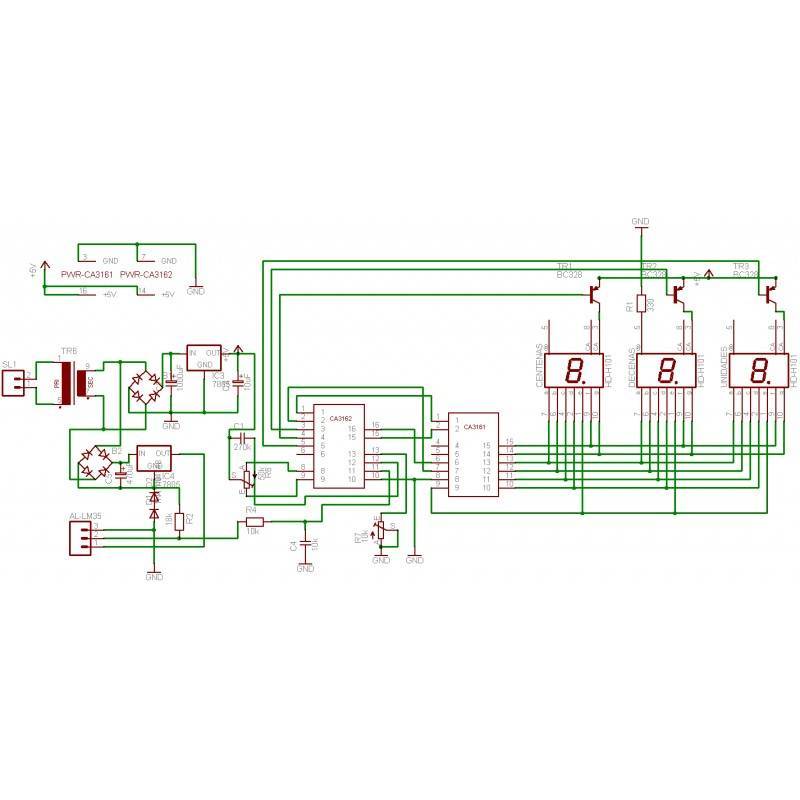

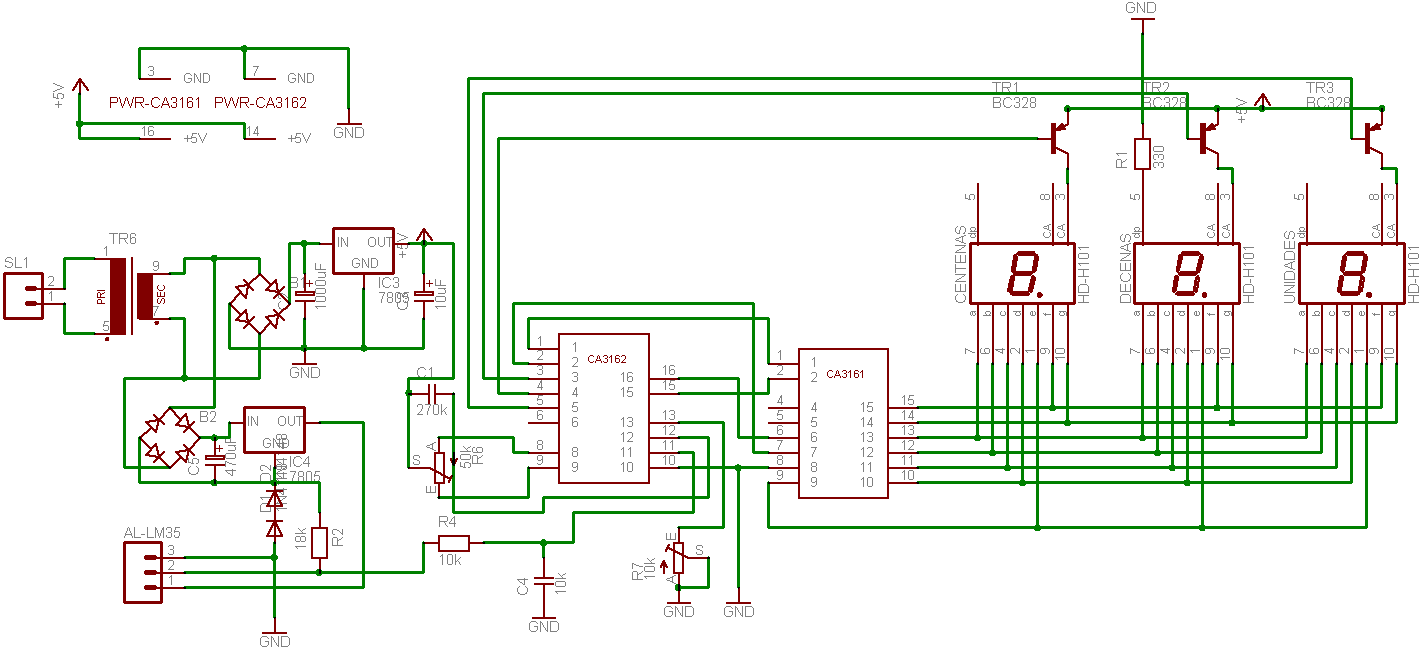

Esquema eléctrico.

Esquema termómetro digital

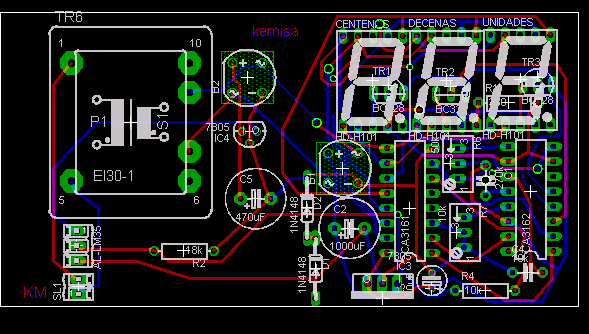

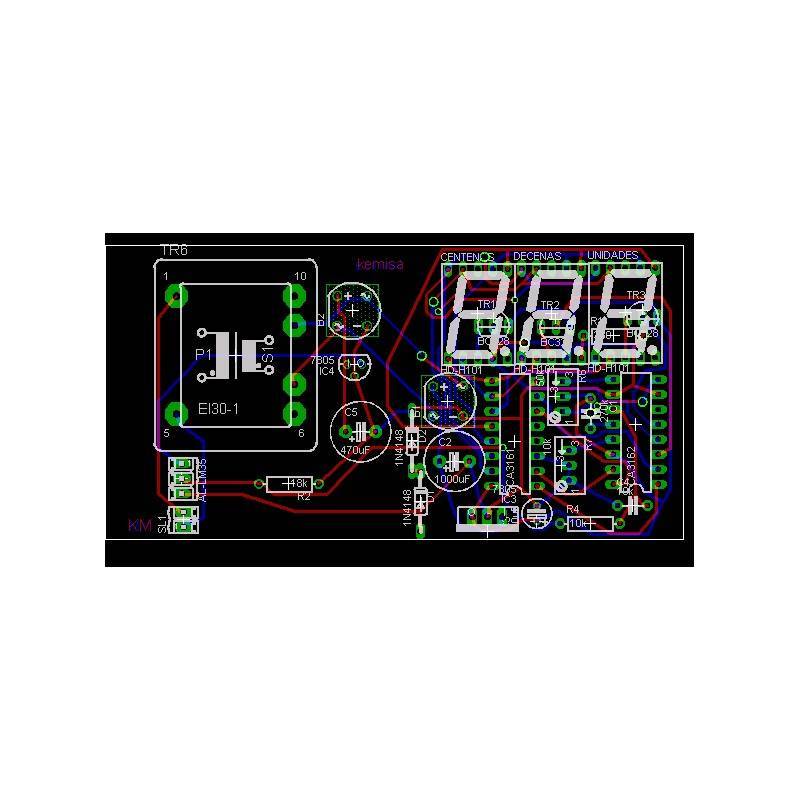

Y el circuito impreso.

Circuito termómetro digital

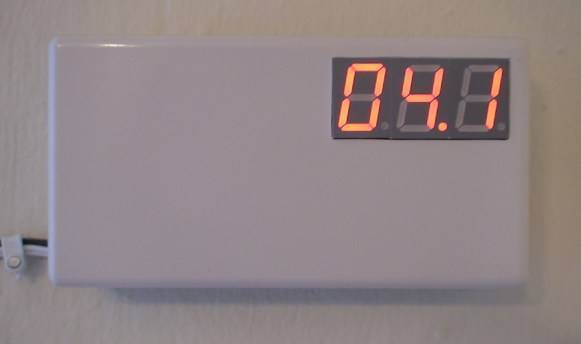

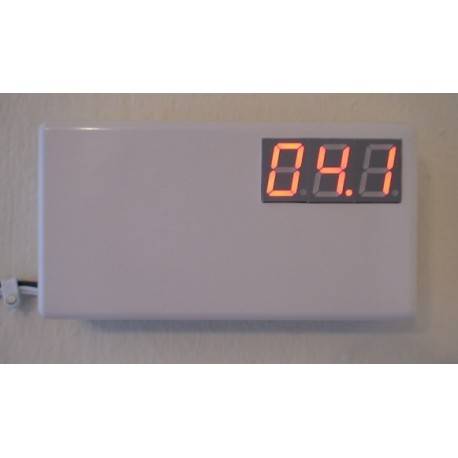

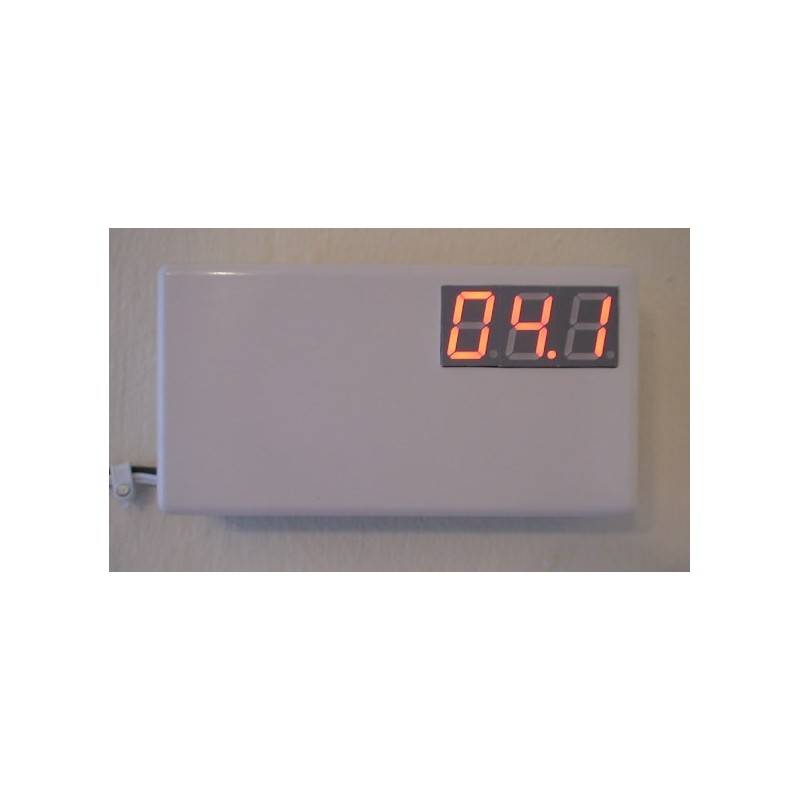

Una foto del termómetro acabado.

Fotografía termómetro digital

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa "Eagle".

El archivo de descarga está comprimido. La clave para descomprimlo es www.kemisa.es

Si no sabes hacer circuitos impresos pincha aquí.

Descargar

Termómetro digital

Descargar (51.34k)
