Display 128x64 para ordenador Ver más grande

Display 128x64 para ordenador

Este circuito permite conectar un display 128x64 al puerto paralelo del pc.

Más detalles

Ficha técnica

Diseño Esquema
Visualización Lcd
Tensión de alimentación 5 Voltios
Electrónica Digital
Foto Si

Más

Para su manejo tendremos que utilizar un software específico para manejar displays. Dicho software se encarga de “dibujar” en el display lo que queramos monitorizar de nuestro ordenador.

Hay multitud de programas en internet que soportan esta interface.

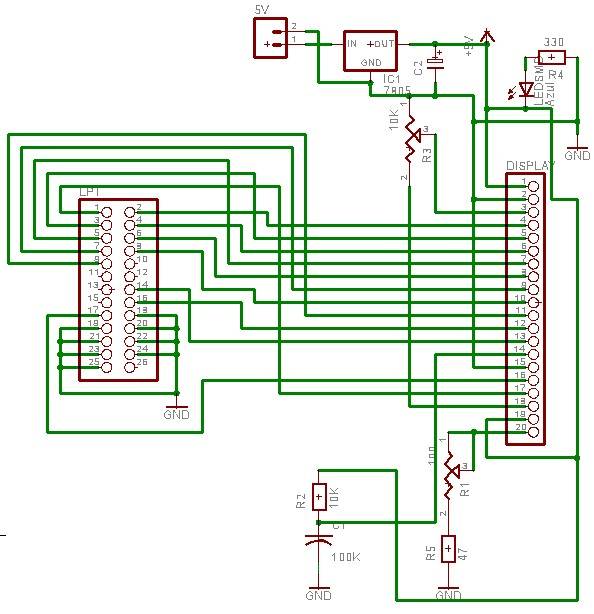

Diseño del esquema eléctrico.

Display 128x64

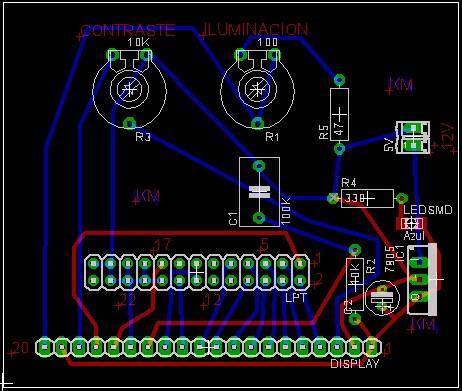

Y el diseño del circuito.

Circuito display 18x64

Al otro lado está el display.

Foto trasera display 128x64

Montaje en sándwich con el display.

Foto display 128x64

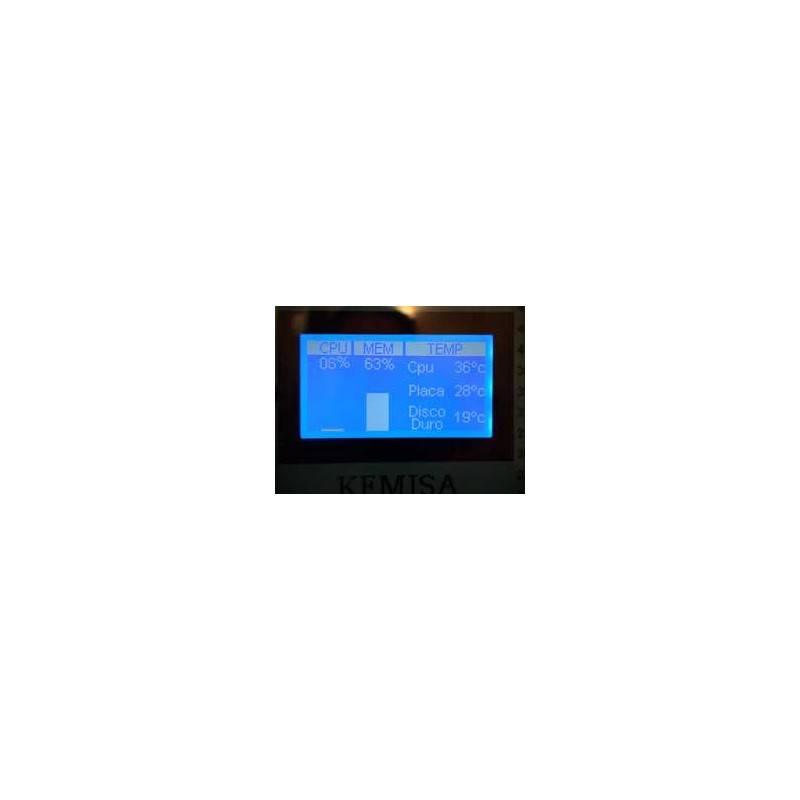

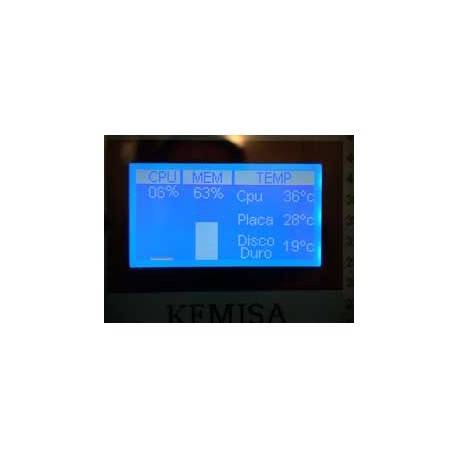

Una foto del display funcionando.

Foto display 128x64 funcionando

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa "Eagle".

El archivo de descarga está comprimido. La clave para descomprimlo es www.kemisa.es

Si no sabes hacer circuitos impresos pincha aquí.

Descargar

Display 128x64 para ordenador

Descargar (78.19k)
