Encendido por sensor de proximidad para Pc

Este circuito está basado en el receptor de infrarrojos IS471F. El principio de funcionamiento del circuito es fácil.
El emisor es un led de infrarrojos que emite una señal modulada controlada por la pata 4 del IS471F.

Más detalles

Ficha técnica

Diseño Esquema y circuito
Visualización Sin visualización
Tensión de alimentación 5 Voltios
Electrónica Digital
Foto Si

Más

Al reflejarse en un objeto cercano es rebotada y captada por el demodulador interno del IS471F.
La salida que se produce por la pata 2 del integrado excita un relé, al cuál tenemos conectado el interruptor (pulsador) de nuestro ordenador.

La sensibilidad la podemos ajustar mediante el trimmer R6 de 1K5. El otro circuito integrado, el conocido NE555, es un pequeño retardo para que cuando, por ejemplo hay un corte de electricidad, al volver, no se produzca el encendiendo nuestro ordenador. El NE555 retiene esos segundos el "pico" de corriente para que no sea conectado el relé. Ese tiempo de retardo puede ser ajustado por el potenciómetro R5.

Por último la alimentación del circuito son 5 voltios que los podemos sacar de la fuente de alimentación del ordenador. Deberemos sacar dos cables de los pines de la alimentación 9 (que la tensión de mantenimiento positivo de la placa +5V, y normalmente es de color violeta), y cualquiera de... 3,5,7,13,15,16,17 (que es el polo negativo), estos pines corresponden con cables de color negro.

Recomendamos, antes de nada y con el ordenador apagado, medir con un polímetro en que pines de la conexión ATX de nuestra fuente de alimentación está presente la tensión de 5 voltios que suministra a la placa base cuando el ordenador está apagado. De ahí sacaremos nuestros 5 voltios para alimentar el circuito.

Lo primero será abrir la fuente de alimentación y localizar donde empiezan los cables que buscamos, violeta y negro.

Las flechas marcan la localización de los cables violeta y negro.

Detalle conexiones fuente de alimentación

Detalle del cable violeta.

Cable violeta en la fuente de alimentación.

Ahora nos fijamos en la localización para soldar nuestros cables por el lado de las pistas. En nuestra fuente de alimentación la ilustración muestra donde está ubicado el principio de los cables por el lado de las pistas.

Cables violeta y negro en la fuente de alimentación

Este circuito actúa como un pulsador. Si quieres un encendido por sensor pero que haga de interruptor para encender cualquier equipo, aquí tienes un encendido-apagado por sensor.
Ahora tenemos que sustituir el cable que va al pulsador del ordenador por nuestra salida del circuito marcada como ON.

Detalle conexión de encendido del Pc

Tenemos que sustituir los pines que van al pulsador del frontal del ordenador por la salida de nuestro circuito para que sea este el que encienda el ordenador. La flecha indica en nuestra placa base donde está el encendido.

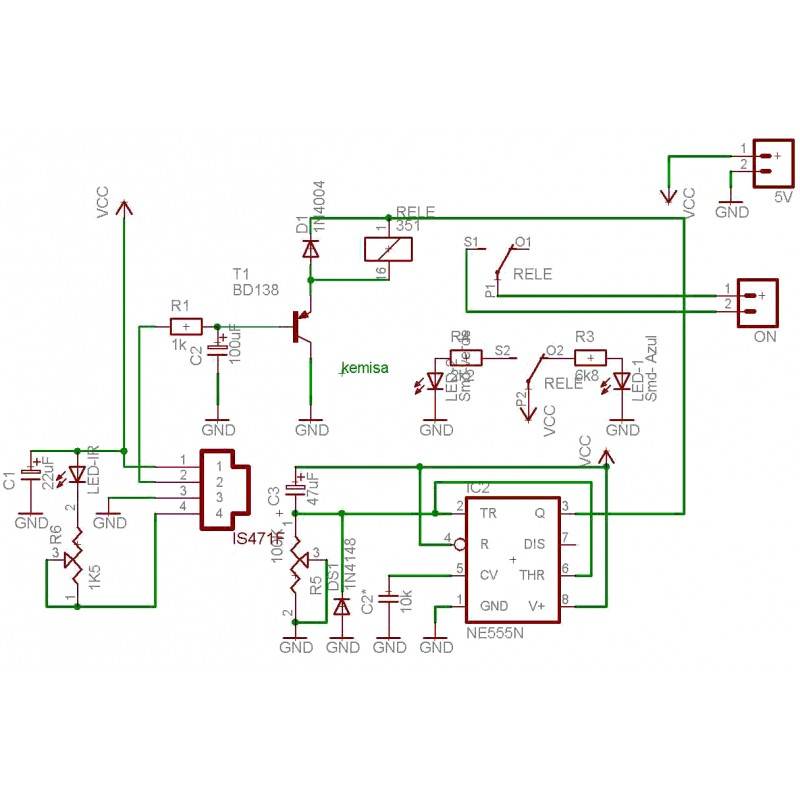

Esquema eléctrico del circuito.

Esquema encendido sensor de proximidad

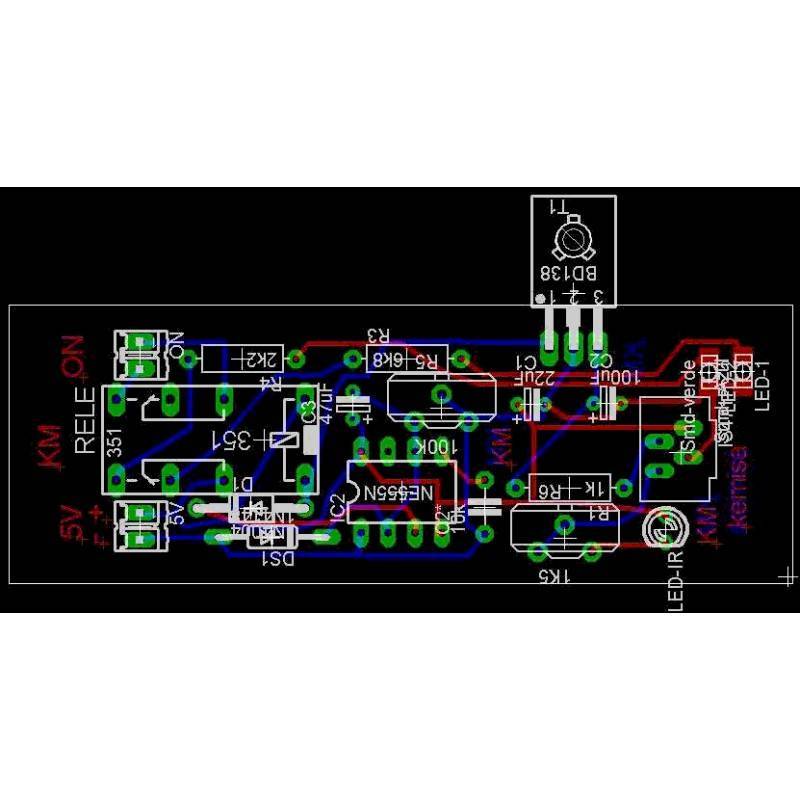

Y el circuito impreso.

Circuito encendido por sensor del pc

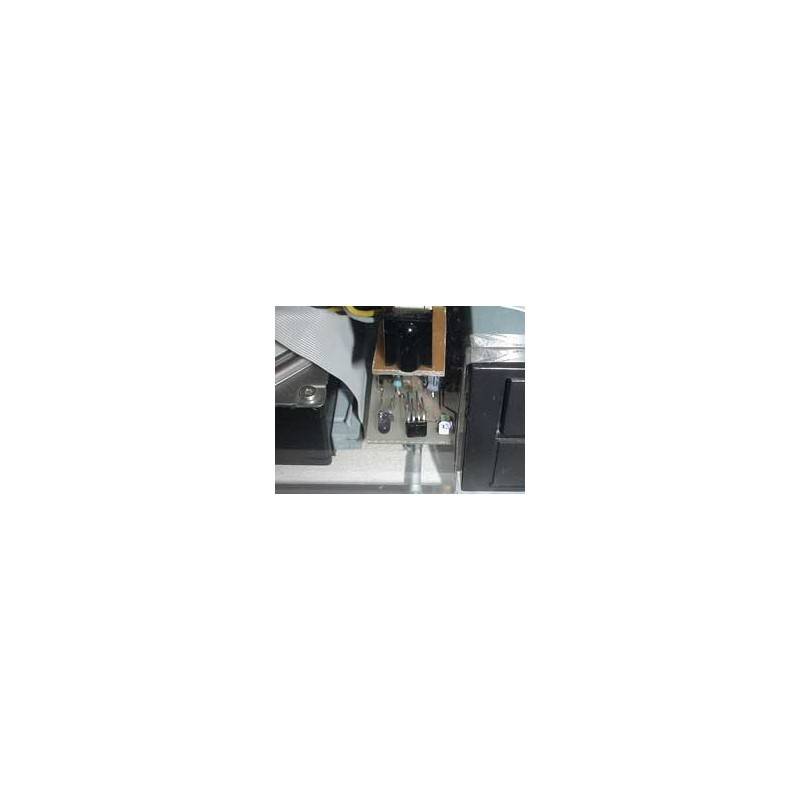

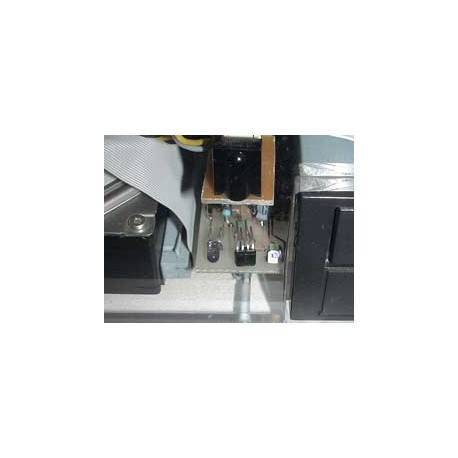

El circuito de encendido funcionando en uno de los ordenadores.

Foto encendido por sensor de proximidad del pc

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa "Eagle".

El archivo de descarga está comprimido. La clave para descomprimlo es www.kemisa.es
