Fuente de alimentación 12V 1A

Esta sencilla fuente de alimentación está basada en el tradicional regulador de tensión de 12 voltios 7812.

Más detalles

Ficha técnica

Diseño Esquema y circuito
Visualización Sin visualización
Tensión de salida 12 Voltios
Corriente de salida Hasta 1 Amperio
Electrónica Analógica
Foto No

Más

La entrada en corriente alterna ha de ser entre 13.5 y 18 voltios.
En la salida se han dispuesto tres pequeños conectores para alimentar tres salidas distintas de 12 voltios.

El regulador de tensión ha de ir montado en una aleta para su refrigeración.Por último hay dos leds en el circuito, uno nos indica la presencia de tensión en la salida de la fuente de alimentación y el otro nos indica si el fusible está fundido, siempre y cuando tengamos conectada una carga en los bornes de salida de la fuente de alimentación.

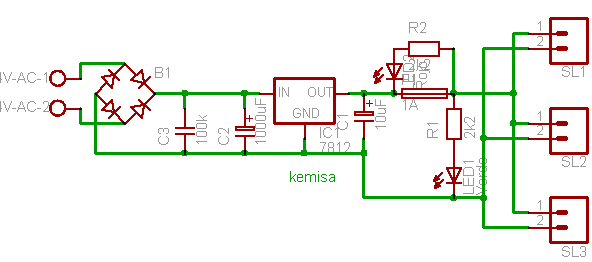

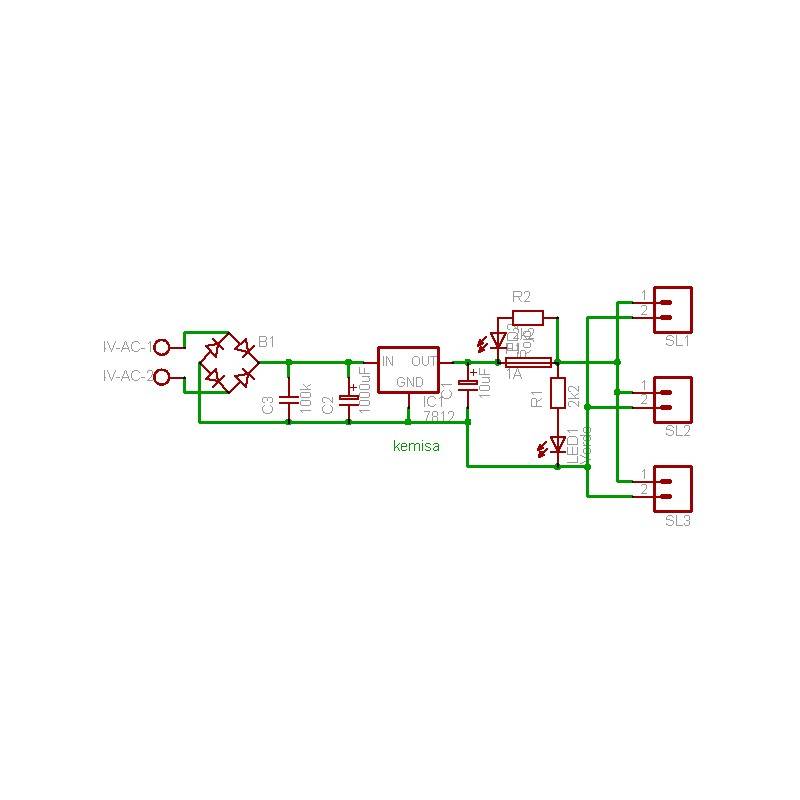

Esquema eléctrico.

Esquema fuente de alimentación de 1 Amperio

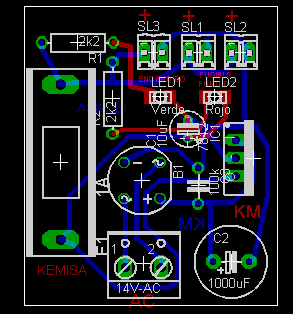

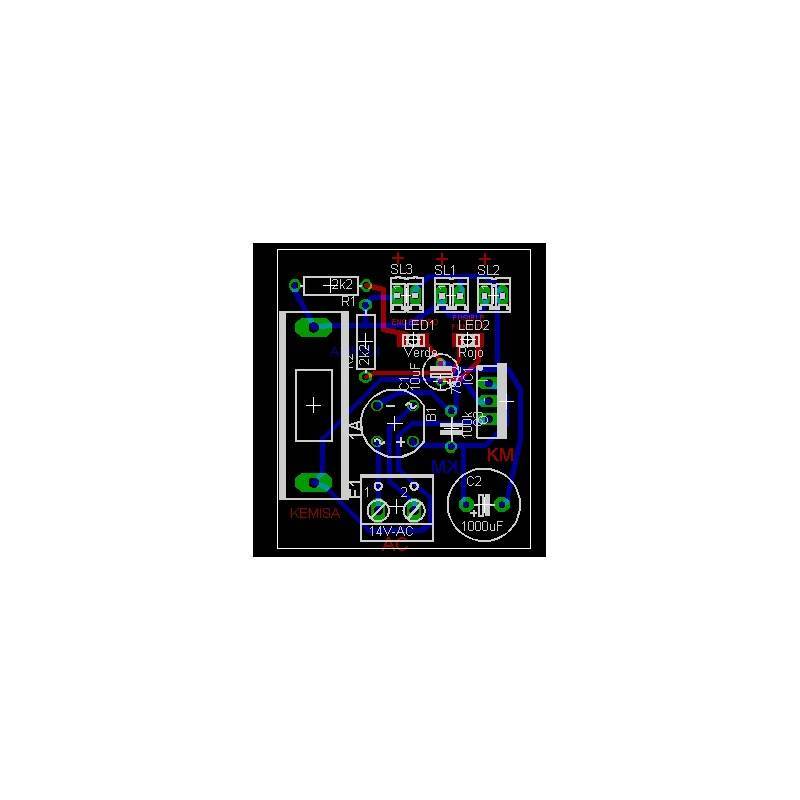

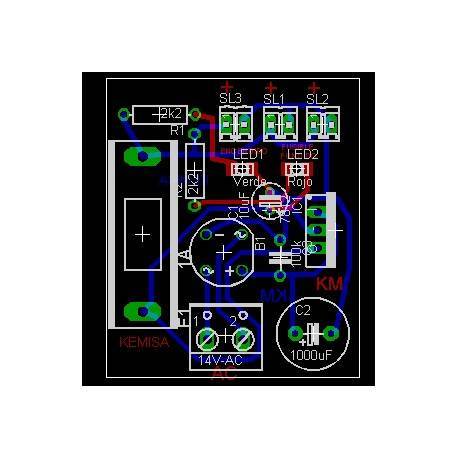

La placa del circuito impreso.

Circuito fuente de alimentación de 1 Amperio

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa "Eagle".

El archivo de descarga está comprimido. La clave para descomprimlo es www.kemisa.es

Si no sabes hacer circuitos impresos pincha aquí.

Descargar

Fuente de alimentación 12V 1A

Descargar (19.58k)
