On-off com botão

On-off com botão microcontrolador 12F675

More details

Data sheet

Projeto Diagrama
Vista Nenhuma exibição
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Não

More info

O pic 12F675 é um microcontrolador de 8 pinos barato e uma grande vantagem, não precisa de um cristal de quartzo para operar o programa.

A frequência de relógio necessário para o ciclo de programa de trabalho é gerada por um oscilador interno, portanto, salvo quartzo e colocar os dois capacitores associados para gerar a frequência. Quando a primeira alimentação pic pino de saída 7 (GP0) é um baixo nível zero.

Nós projetamos o programa gera um impulso positivo quando premir o botão, e negativo se nós pressionamos impulso. Pulso ligado através de uma resistência de 10K para a base de um transistor que acciona um relê que actua como o comutador, activando o computador ao qual está ligado.

Se o impulso for um 1 (5 volts) o relé é energizado e liga os fios para os terminais do bloco de terminais, assinalado em-1-on-2. E se o momento é zero (0 volts) as desconexões relé disse fios.

Evidentemente o 12F675 pic tem de ser constantemente alimentado para reacender a equipe. Se o último que você não gosta, não se preocupe, porque cada vez que você pressionar, o pic entra em sono (sono), e consumo nesse estado é quase 0.

Na verdade, se medirmos com um consumo pic amperímetro, vai dar 0,00 amps. Quando o relê é activado, o consumo do circuito será o próprio relê. O código .hex é o programa a ser gravado no microcontrolador PIC 12F675.

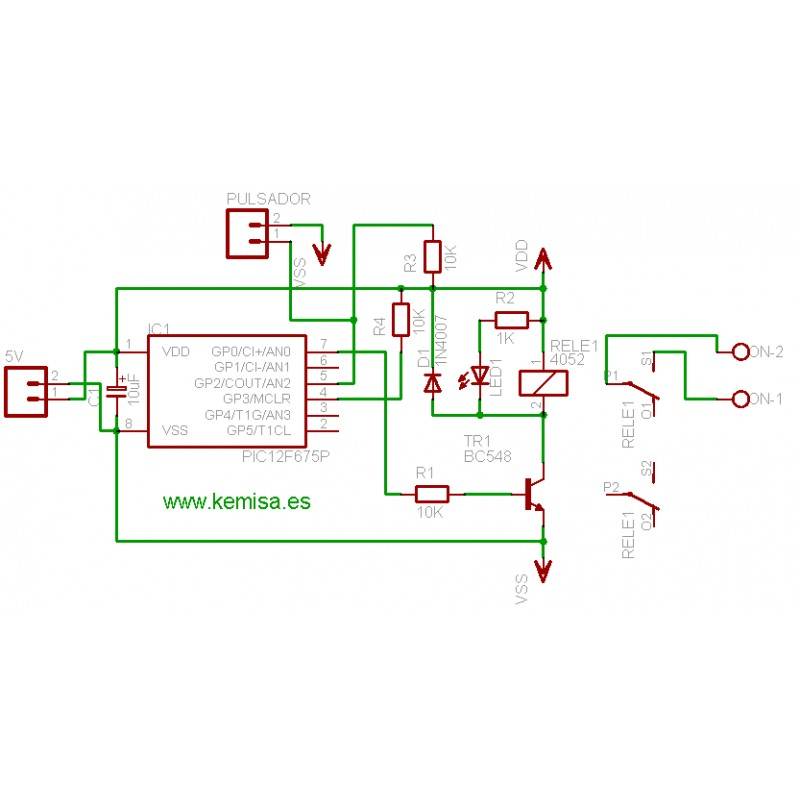

Esquema elétrico.

Esquema on-off con un pulsador

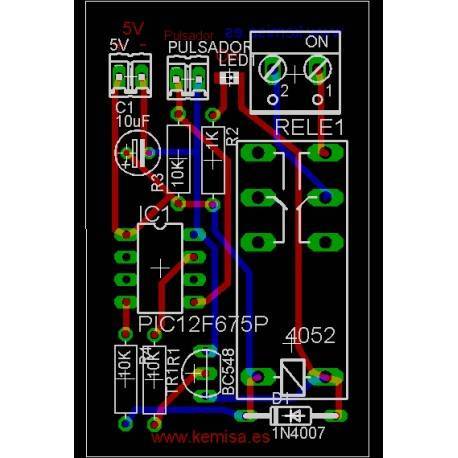

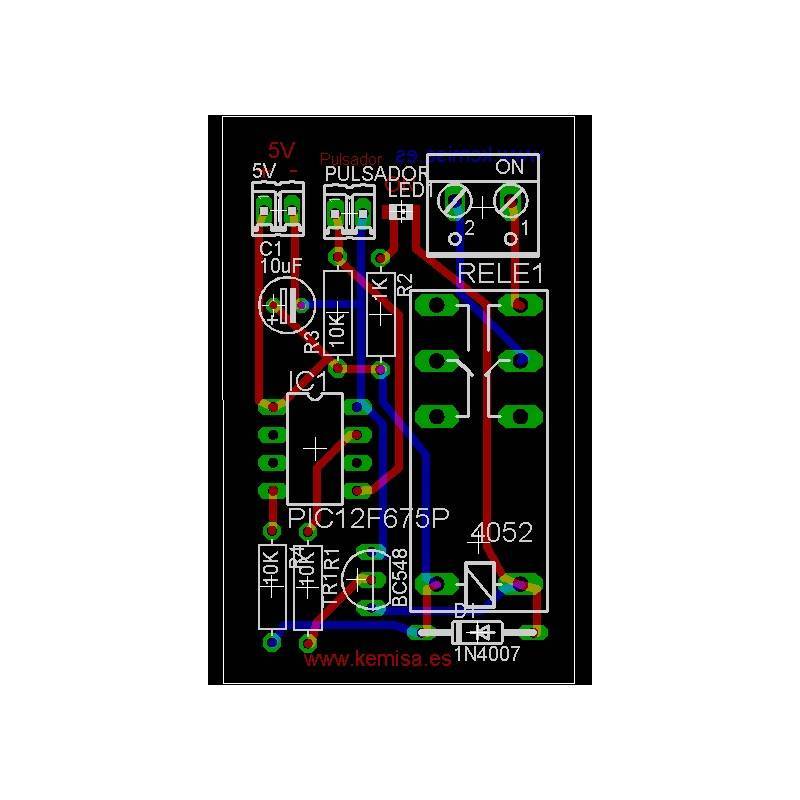

O desenho da placa de circuito impresso.

Circutio on-off con un pulsador

O esquema e o circuito tem que estar na mesma pasta e ter o mesmo nome, mudando somente a extensão .sch para o esquema e .brd para a placa. Dessa maneira são reconhecidos e associados pelo "Eagle".

O arquivo de descarrega está comprimido. Para descompactar-lo é necessário colocar a senha www.kemisa.es

O Código .hex é o programa que deverá ser gravado no microcontrolador PIC.

Se você não sabe como programar microcontroladores clique aqui.

Se você não sabe fazer circuitos impressos clique aquí.
