On-off sequência de três relês com botão

On-off sequência de três relês com botão microcontrolador 12F675

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Não

More info

Este circuito pequeno, mas prático, é baseada em um microcontrolador 12F675 pic.

O circuito funciona da seguinte forma. Sempre que agir sobre o botão interruptor em um relé e desligue outros. Além disso, quando nós removemos nosso alcance para o microcontrolador circuito irá "lembrar" a última posição.

Se tivermos deixado ligado, por exemplo, transmitir número dois, para re-energizar o circuito, o microcontrolador irá ligar o número de retransmissão dois. Se você clicar uma vez fora o relé dois transformar três.

Se pressionarmos irá desligar sua vez, três e um, e assim por diante. programa .hex que irá fornecer devem ser registrados em um pic 12F675, que é o que usamos para este microcontrolador projeto.

Quando gravar o microcontrolador PIC 12F675 e nós usá-lo pela primeira vez, temos que pressionar várias vezes, até que o primeiro relé é ativado, de modo que o circuito de contagem e EEPROM interna trabalho pic corretamente.

Uma vez activado o relê vai repetir o ciclo de sequência on-off indefinidamente.

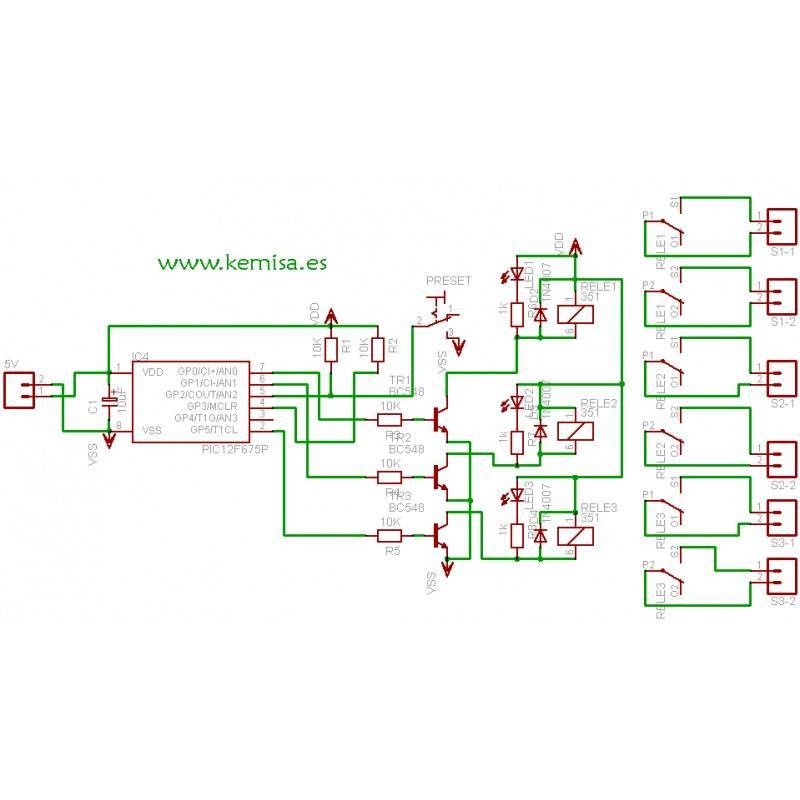

Esquema elétrico.

Esquema on-off secuencial

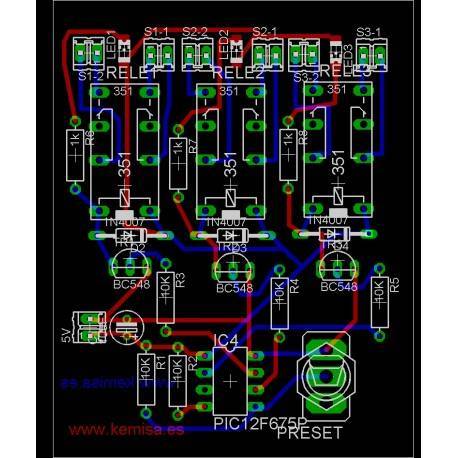

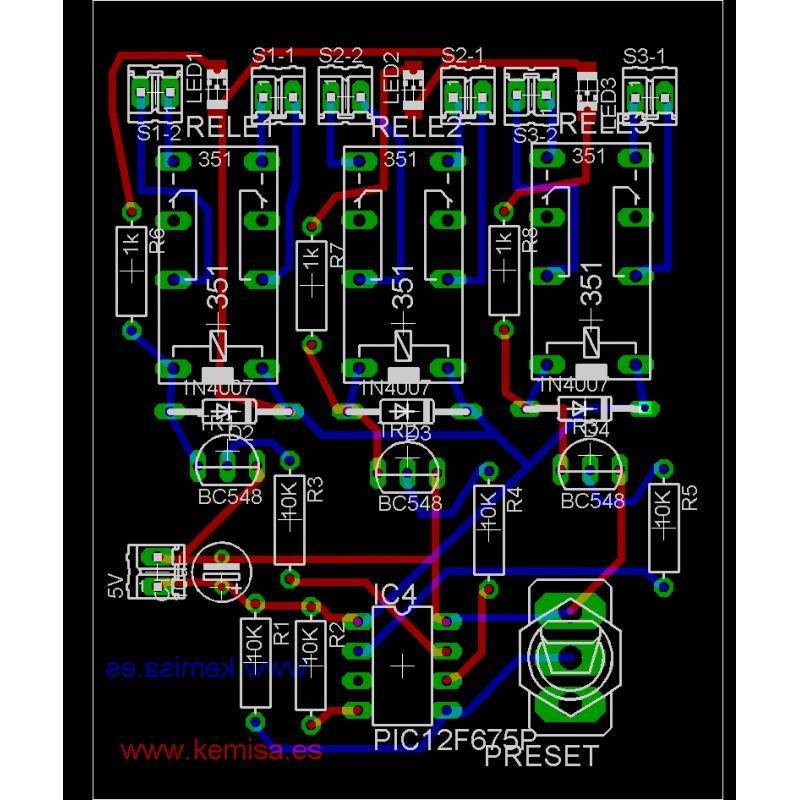

O desenho da placa de circuito impresso.

On-off secuencial

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

O Código .hex é o programa que deverá ser gravado no microcontrolador PIC.

Se você não sabe como programar microcontroladores clique aqui.

Se você não sabe fazer circuitos impressos clique aquí.

Download

On-off sequência de três relês

Download (80.24k)
