Pinça de corrente con microcontrolador.

More details

Data sheet

Vista Lcd
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Se

More info

Antes de começar a descrever o circuito deve fazer um esclarecimento.

De acordo com o dicionário, uma pinça é um "Instrumento cujas extremidades estão perto de realizar alguma coisa".

De acordo com esta definição nosso circuito não é uma braçadeira, porque nós não temos nenhuma nada extremo, é sem fim.

Mas, se pedirmos alguma eletrônico Você sabe o que é uma braçadeira?, A resposta pode ser "é um dispositivo eletrônico usado para medir a amperagem fluindo através de um fio de colocação de um anel em torno dele."

Na verdade, o nosso "grampo" em um circuito eletrônico gerido por um microcontrolador PIC que vai nos servir para medir volts, ampères e watts também calculam que estamos consumindo.

O componente que vai fazer "clipe" é um pequeno transformador de tamanho com um buraco no centro que irá capturar a quantidade de corrente que flui através do cabo que está ao redor.

Current clamp transformer

A tensão do transformador de saída é proporcional à corrente que flui através do cabo em torno. O circuito é projetado para medir como estamos consumindo em casa.
Para fazer isso, passar pelo buraco no centro da nossa transformador, o cabo de alimentação à habitação.

A saída do transformador será ligado ao microcontrolador faz o resto do trabalho.

A pinça de corrente vai dizer-nos que estamos a consumir, a voltagem da fonte de alimentação na época e watts é que instantânea. Temos também completou a montagem com uma medida de amplificadores no máximo, volts e watts.

Finalmente nós também acrescentamos um alarme sonoro que vai nos alertar quando estamos perto do limite do poder que temos contratado. Se superou em poucos segundos sabemos que o nosso diferencial geral cortar a eletricidade nossa casa para o excesso de consumo.
Se você está pensando em outras aplicações possíveis sabe que o circuito é válido apenas para medir AC, não DC.

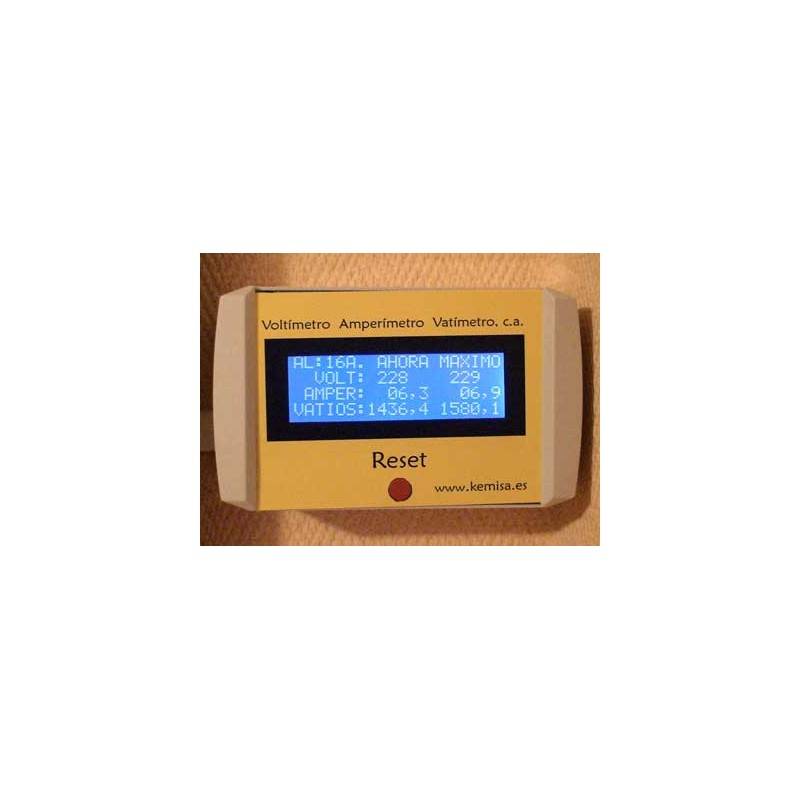

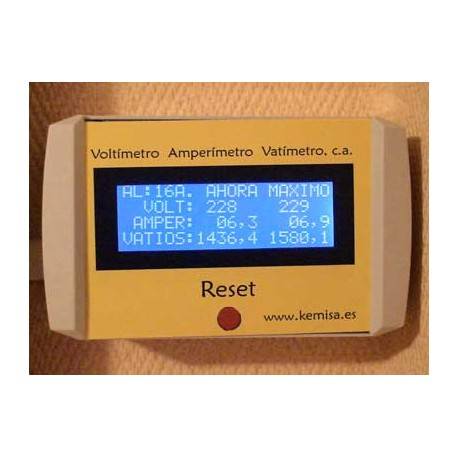

Foto do alicate amperímetro instalado em casa para medir volts amperes e watts está consumindo.

Fotografía del montaje terminado de la pinza amperimétrica

O circuito está em sua fase final e estará aqui em breve.

Se você não sabe fazer circuitos impressos clique aquí.

Download
