Este circuito é baseado em um projeto de relógio digital Dan Matthews publicado pela Microchip.

Felizmente e graças a Dennis Crawley programa original 16C54 para o PIC foi adaptado e pode ser utilizado com um PIC actual, o 16F84A, mantendo o mesmo circuito. Fizemos algumas modificações no hardware circuito original, tornando-o ainda mais simples.

Nós também adicionamos uma fonte de alimentação com uma bateria de modo que se a alimentação se não é tempo perdido.

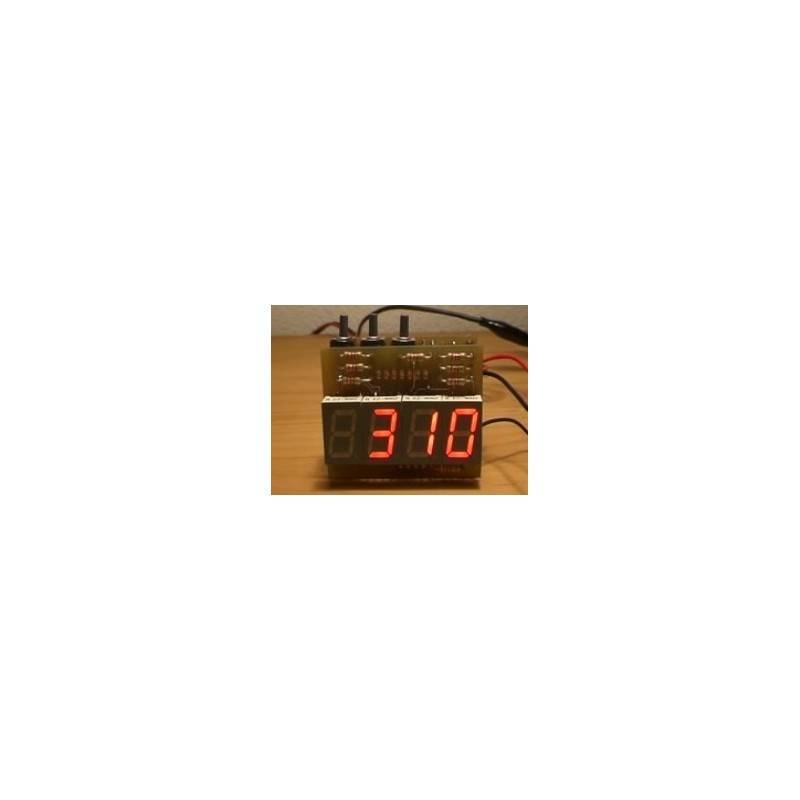

O circuito é muito pequeno para que possamos servir como mesa de cabeceira relógio ou relógio de mesa sem ocupar muito.

O circuito que temos preparado é composto de duas placas colocadas em "sanduíche" e pistas em alguns casos, são bastante próximos uns dos outros, então você deve prestar muita atenção para ao fazer o circuito e fazer as soldas.

Reloj con pic 16C54

O circuito consiste de PIC, monitores, o oscilador de quartzo, um ajuste de poucas resistências e comutadores. Propomos este outro circuito.

É constituída de duas placas sobrepostas. Em um deles irá exibir os monitores. E nos outros os outros componentes, com excepção do transformador e bateria. O esquema seria a placa de número um.

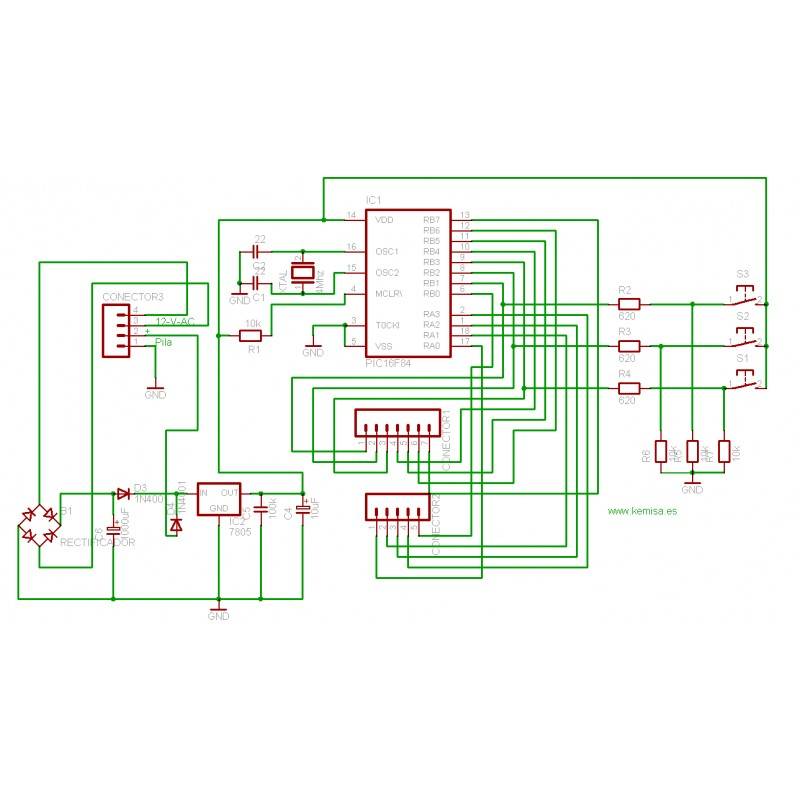

Esquema eléctrico del reloj con pic 16F84

O desenho da placa de circuito impresso.

Circuito reloj digital 16F84

Nós projetamos um terceiro conector (conector3, superior direito), deixando a possibilidade de incluir um terceiro transformador placa e bateria. A última placa não ter concebido.

O rectificador e o condensador C6 (1000uF) estão em face Aviso "inferior" que é o nome e o valor de cabeça para baixo.
Agora vamos olhar para o esquema de número da placa 2, a exibição nas telas.

Esquema eléctrico de la placa de los displays

Temos dois conectores para interligar a placa principal, placa de número 1, os monitores. O design da placa No. 2 baseia-se na largura das dispalys. Cada mede 12 mm.

Displays del reloj con pic 16F84

As medições reais são milímetros 53x38, que é realmente pouco mais do que ocupar as telas.
Lembre-se que o esquema e o circuito deve estar na mesma pasta e nomeado como só muda esquema brd a extensão SCH e para a placa, assim, ambos são reconhecidos e associados por Eagle.

Algumas considerações importantes:
Eles foram removidos a partir dos transistores de design original (2N5401) e de resistência que estavam a basear-los. Com isso nós simplificamos o design, mas devemos respeitar as resistências R1 a R8 não são menos de 150 ohms.

Ohm resistores 220 e exibe digitar "Kingbright sc52-11srwa" Temos um brilho nos mais do que suficiente para ver em uma sala iluminada exibe.

Se estamos a usar o relógio como um criado-mudo, é aconselhável aumentar o valor da resistência fora do caminho no escuro.

Nós também ter removido o botão que ligava perna MCLR integrado com a massa.
Disse Button coloca a 12:00 é o valor marcado quando o relógio começa.

O arquivo de descarrega está comprimido. Para descompactar-lo é necessário colocar a senha www.kemisa.es

O Código .hex é o programa que deverá ser gravado no microcontrolador PIC.
