Digital amperímetro

Este circuito é composto por duas integrado. Um conversor analógico-digital (CA3162) e um descodificador de sete segmentos (CA3161).

More details

Data sheet

Projeto Diagrama e circuito
Vista Display
Tensão de alimentação 12 Volt
Eletrônico Digital
Foto Se

More info

A resistência variável R1 serve para medir o nível de corrente.

Mais tarde vamos ver seu circuito ajuste.El é projetado para integrá-lo em nossa fonte de alimentação.

Para fazer isso vamos dar uma olhada em um tipo de uma configuração de fonte de alimentação.

O esquema seria esta.

Esquema fuente de alimentación

Transformador, rectificador, filtro, regulador, e condensador de saída.
Para o nosso circuito para operar em esta fonte teria que fazer uma pequena reforma.

Esta modificação é a inserção de uma resistência entre o condensador C1 e o regulador, mas na pista da massa.

Esquema fuente de alimentación con resistencia

Entre os terminais R1 vai chamar nossos dois fios que vão para a entrada do nosso amperímetro.
De esta maneira.

Esquema fuente de alimentación con bornes entre la resistencia

O valor desta resistência nos dará a escala do amperímetro. Com uma resistência de 0,1 Ohms temos uma escala de 0 a 10 amperes. E com um 1 ohm uma escala de 0 a 1 ampères.

A resistência deve ser de 5 watts e que ser de 1%.

O esquema de ligações.

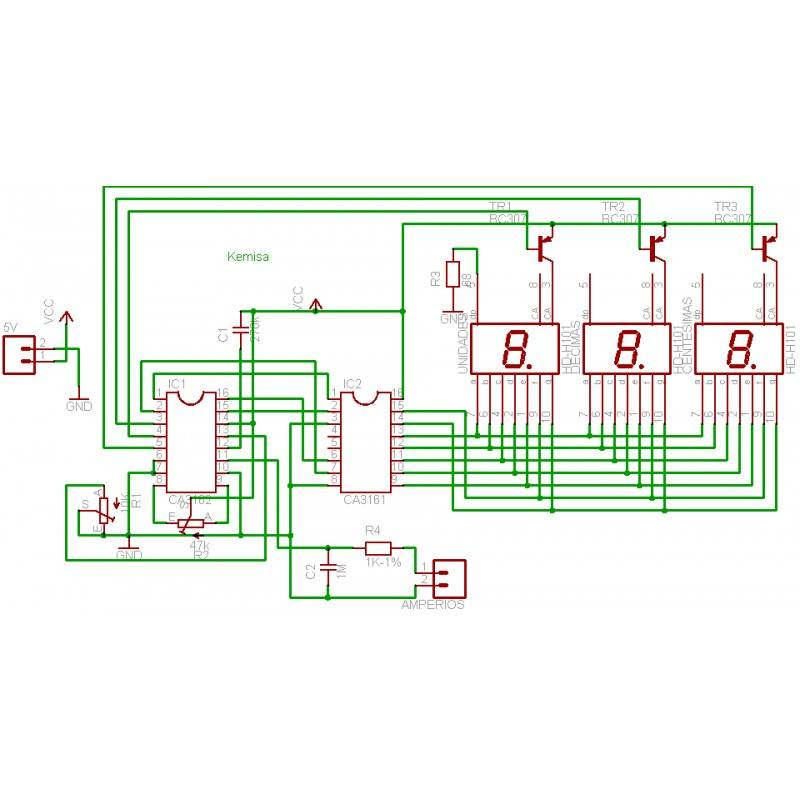

Esquema amperímetro digital

E o circuito.

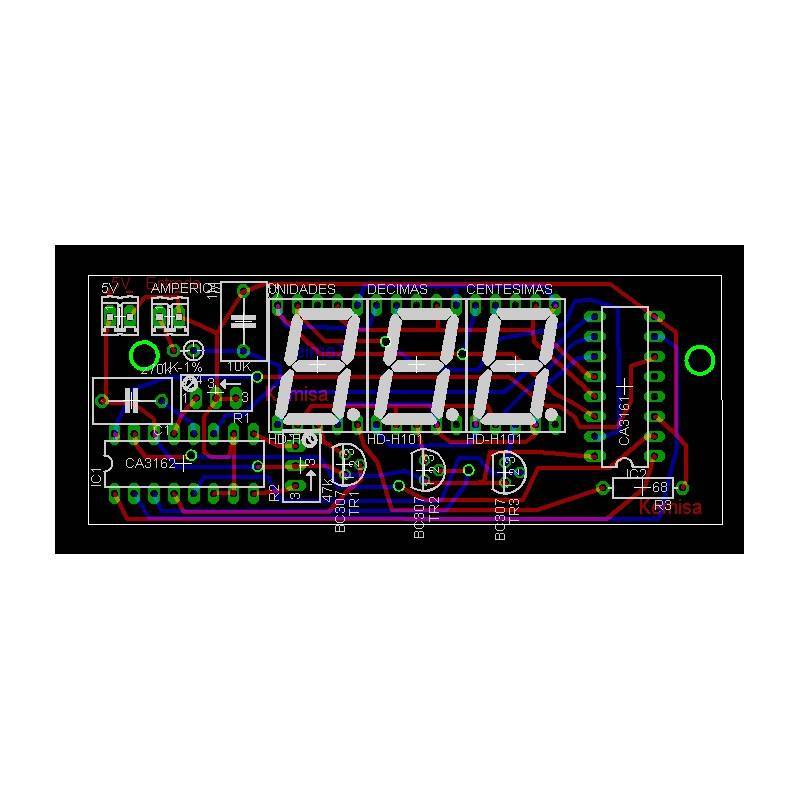

Circuito amperímetro digital

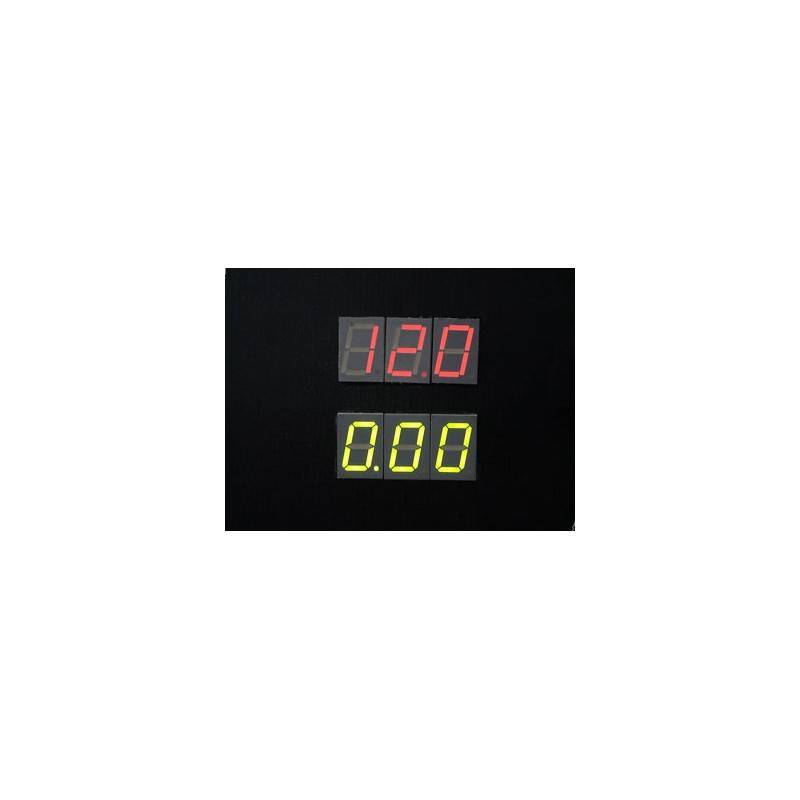

Esta fonte de alimentação tem um voltímetro digital (vermelho) e amperímetro digital (verde).

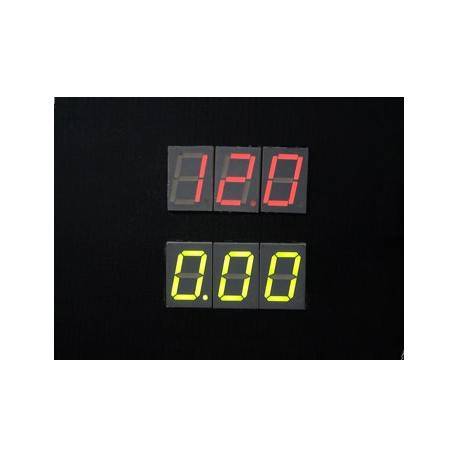

Fotografía amperímetro digital

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.
