Alimentação 12V 1A

Esta fonte de alimentação simples baseia-se na tradicional regulador de tensão de 12 volts 7812.

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Tensão de saída 12 Voltios
Corrente de saída Até 1 Ampére
Eletrônico Eletrônica analógica
Foto Não

More info

A corrente alterna de entrada para situar-se entre 13,5 e 18 volts.
No ponto de saída estão dispostos três pequenos conectores para poder de três saídas separadas 12 volts.

O regulador de tensão tem de ser montado em uma aleta para refrigeración.Por últimos dois LEDs no circuito, uma indica a presença de tensão na saída da fonte de alimentação e a outra indica se o fusível é soprado, desde que carga ligada aos terminais da fonte de alimentação de saída.

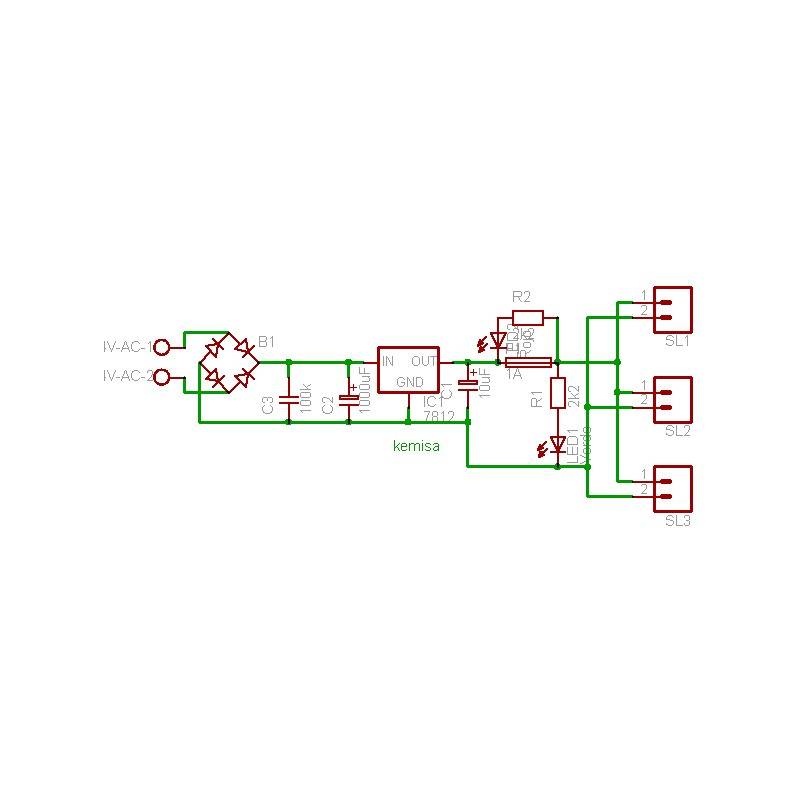

Esquema elétrico.

Esquema fuente de alimentación de 1 Amperio

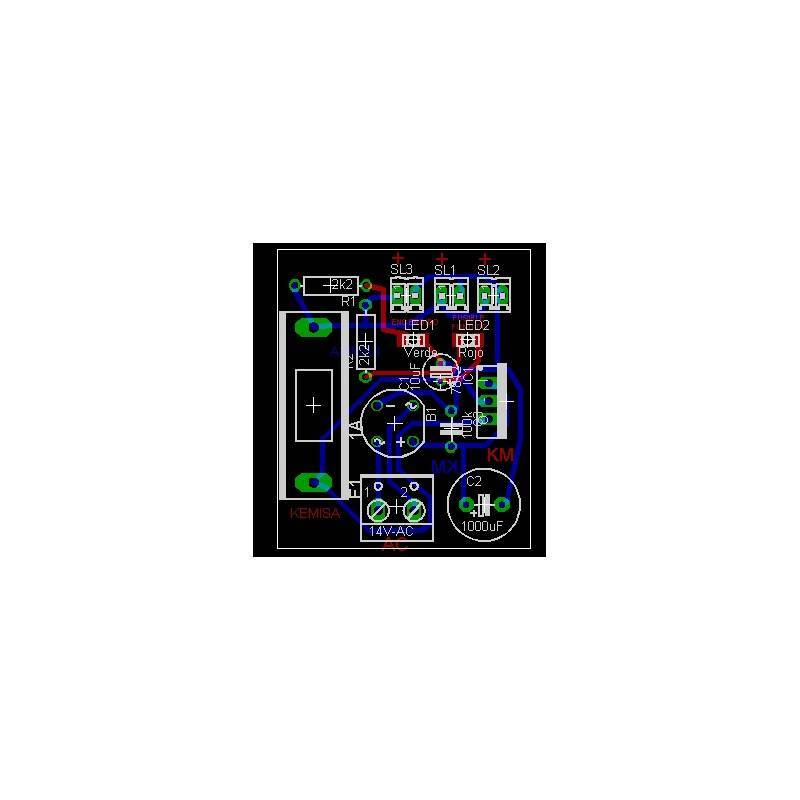

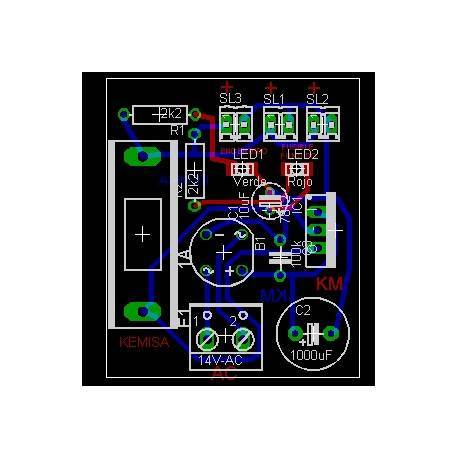

A placa de circuito impresso.

Circuito fuente de alimentación de 1 Amperio


O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.

Download

Alimentação 12V 1A

Download (19.58k)
