Retificador de precisão de onda completa

Este retificador de precisão de onda completa é concebido para corrigir os valores que uma ponte rectificadora normal não é capaz de corrigir circuito.
A queda de tensão típica de um rectificador de ponte de díodos é (diodos obviamente dependentes), mas cerca de 0,7 volts valores próximos.

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Tensão de alimentação 12 Volt
Eletrônico Eletrônica analógica
Foto Se

More info

Ponte rectificadora diodo.

Rectificador

E se queremos corrigir 0,5 volts AC e convertê-lo para 0,5 volts CC?.
Aplicando o circuito acima, a ponte de díodo rectificador não obterá qualquer saída (0 volts) entre + e - extremidades dos diodos, uma vez que a queda de tensão nos diodos vai apresentar não pode corrigir o sinal.

Rectificador 0 voltios

A solução é a construção de um circuito que é capaz de praticamente 0 volts rectificados de alimentação AC. Este circuito é a nossa precisão retificador de onda completa.

Ele é capaz de corrigir tensões milivolts corrente alternada e convertê-lo em corrente contínua, filtrando os capacitores eletrolíticos previstos para este efeito.

O circuito é bastante simples. Nós integramos o fornecimento de energia para torná-lo montagem mais compacta.

Disse fonte de alimentação deve ser simétrico + e - 12V para TL072 integrado trabalhos de rectificação corretamente e ser eficaz. A aplicação deste circuito como um retificador de onda completa é perfeitamente adequado para as necessidades de nossa casa atual grampo.

Este circuito precisa para corrigir a tensão fornecida pelo nosso transformador, que é da ordem de milivolts, mesmo para além dos 2 volts AC.


Transformador utilizado na pinça de corrente.

Transformador pinza amperimétrica

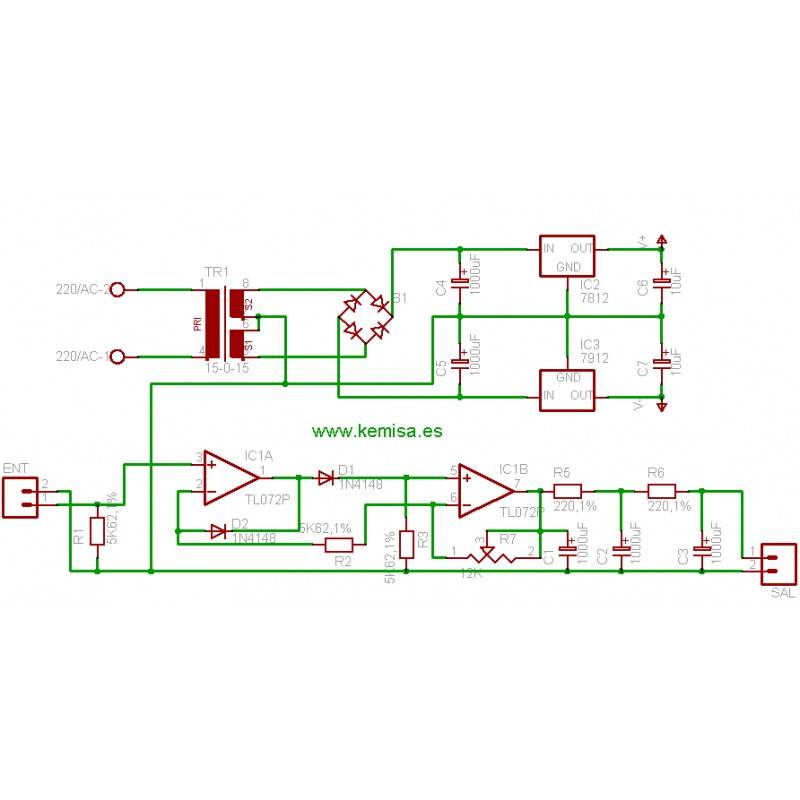

O esquema de ligações da precisão de onda completa circuito rectificador.

Esquema rectificador de onda completa de precisión

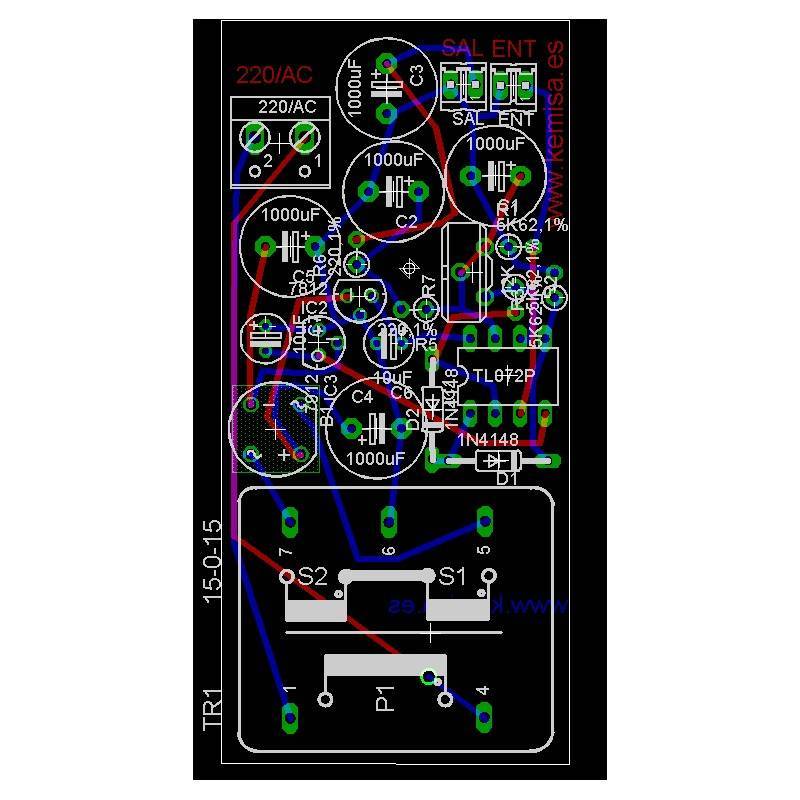

E o projeto de placas de circuito impresso.

Circuito rectificador de onda completa de precisión

No pino 7 de ter integrado TL072 rectificar a forma de onda de CA e componentes C1, C2, C3, R5, R6 compreender filtragem de rectificação para a saída é uma voltagem DC.

Diodos 1N4148 rectificar a meia-onda positiva. Se quiséssemos para corrigir a onda negativa metade, temos de inverter a direção dos diodos.

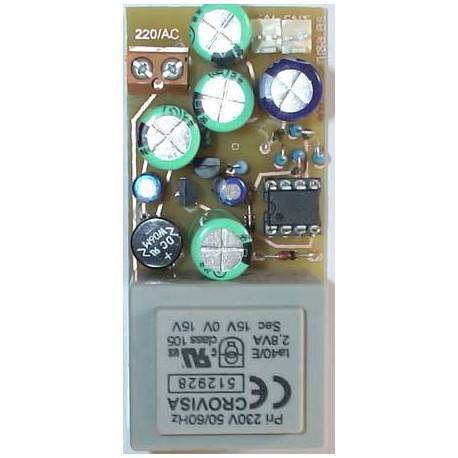

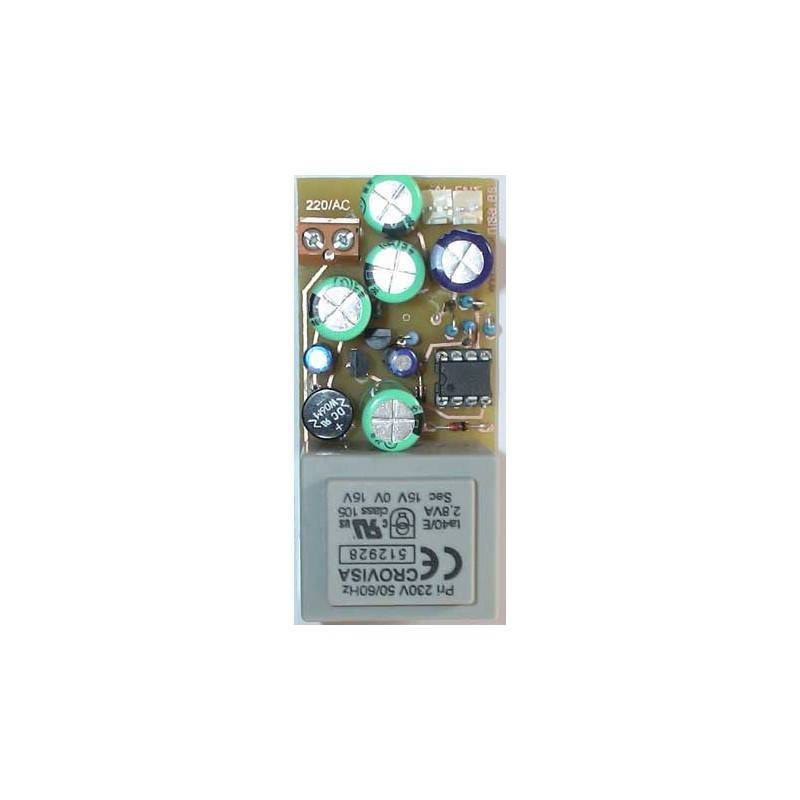

Uma foto do circuito montado.

Foto rectificador de onda completa de precisión

12K aparador é utilizado para ajustar a tensão de saída do circuito. Girando o trimmer podemos obter exatamente o mesmo volts DC saída para AC volts para a corrente de entrada.
No entanto, temos substituído o aparador 12K por um 5k62 resistência e 1%, como este protótipo que usamos para "Pinça de corrente".

Nesta montagem a entrada e tem um divisor resistivo com um aparador para ajustar a tensão para lidar com o PIC microcontrolador, de modo que não é necessário colocar um aparador aqui neste circuito.

Resistores
são todos a tolerância 5K62 e 1%. Eles podem ser substituídos por outros que o valor próximo e o circuito continuará a funcionar.

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es
