Vu metro estéreo

Este sencillo circuito se basa en el conocido integrado LM3915.

More details

Data sheet

Projeto Diagrama e circuito
Vista Led
Tensão de alimentação 12 Volt
Eletrônico Eletrônica analógica
Foto Se

More info

Este recurso é integrado para lidar com 10 leds em escala logarítmica, com uma diferença de 3 dB entre LEDs e pode virar disse LEDs em "bar" ou "ponto".

O outro circuito integrado, o CA3130 é responsável para amplificar e corrigir o sinal de áudio para a entrada do LM3915. Ele é incluído no circuito de um regulador de tensão, um 7812, de modo que a alimentação deve situar-se entre 13,5 e 20 volts CC.

Para ajustar o medidor de nível para 0 dB, podemos fazer download de qualquer gerador de BF software livre, por exemplo http://www.marchandelec.com/fg.html para Windows também não requer instalação.

Com a saída definida para 1000 Hz e 0 dB no modo "sinusoidal" irá mover o aparador R1 até ao sétimo conduziu a montagem, o que corresponde a 0 dB luzes.

Se queremos que os LEDs acendem-se no "bar" temos que curto o jumper circuito rotulado B / P. Com o jumper aberto os LEDs acendem-se no "spot", um por um.

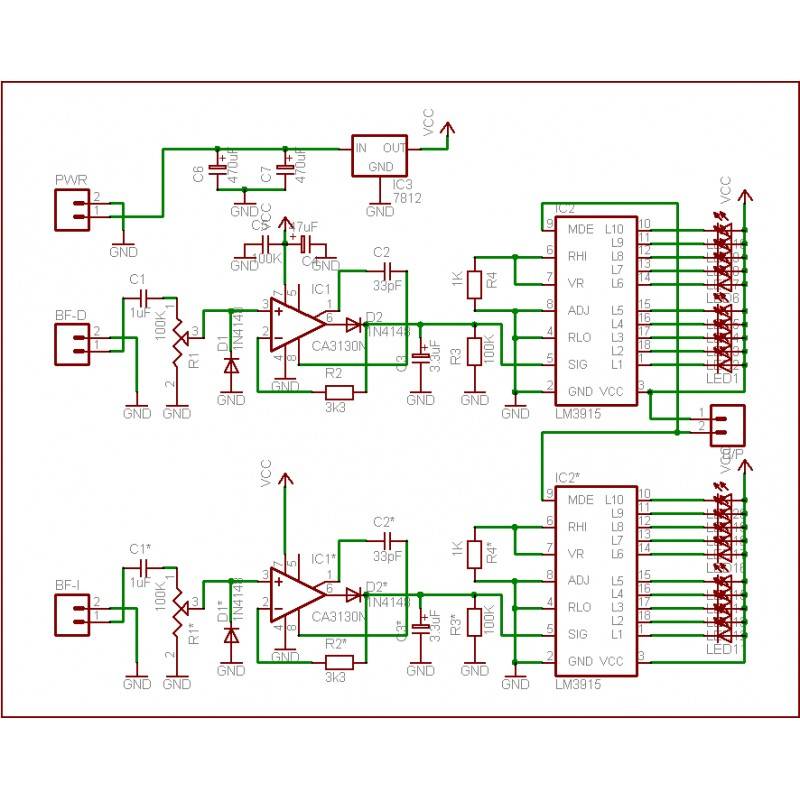

esquema elétrico.

Esquema vúmetro estéreo

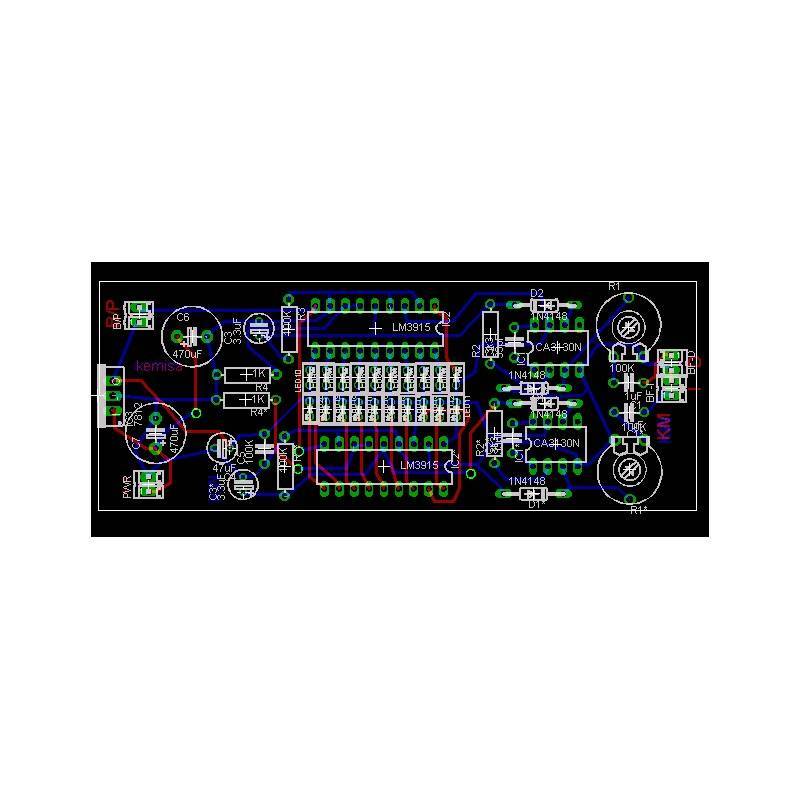

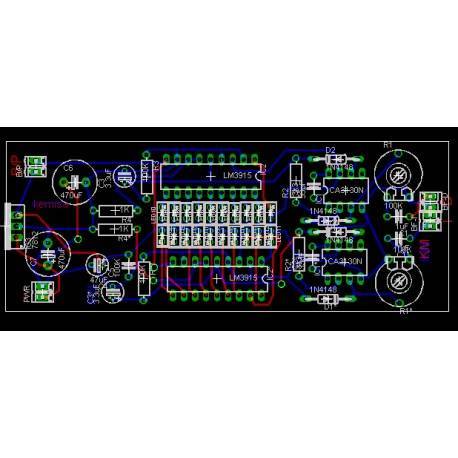

E a placa de circuito impresso.

Circuito vúmetro

Foto montar um dos nossos amplificadores.

Vúmetro estéreo

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido.
Para descompactar-lo é necessário colocar a senha www.kemisa.

Se você não sabe fazer circuitos impressos clique aquí.
