Sensor on-off

Este sensor on-off pode instalá-lo em qualquer computador que você deseja ligar e desligar com um dedo, ou qualquer objeto, o sensor.

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Se

More info

O circuito é baseado em um publicada "Sensor de proximidade ignição para Pc" está dentro do dedicada ao computador.
Nós dividido em duas placas de montagem para o primeiro, os 1is circuito pequenas o suficiente para colocar em um espaço pequeno.

Este sensor de ligar-desligar é composto por duas partes: Uma é o sensor de afastamento (circuito 1), e o outro ligar ou desligar um relé por um pulso (pista 2). Os dois estão interligados por dois cabos com conectores de 2 pinos molex.

O primeiro circuito compreende um, com base no receptor IR integrado IS471F sensor de distância.
O transmissor é um LED de infravermelhos que emite um sinal modulado controlado pelo IS471F 4.
Para ser reflectida de um objecto próximo é devolvida e capturado pelo IS471F desmodulador interna.

A saída produzida pelo integrdo perna 2 excita um relé para um tempo pode ser variado através do resistor variável R6.
A saída do relê através do conector identificado NO está ligado para o segundo circuito (circuito 2).
O funcionamento deste segundo circuito é baseado no integrado internamente 4013 é composto por dois flip-flop.

Sempre que o nosso 4013 integrado recebe um impulso através da perna de entrada 3 que é, o conector EM (marcado CON1) dar um impulso para o próximo flip-flop na sua entrada pela perna 11.
Isto é configurado como oscilador biestável de modo que cada impulso na entrada de mudar o seu estado, a saída pela perna 13.
Como já dissemos perna ligado a um transistor para ativar um relé que vai mudar a sua estadia com cada pulso por isso vai ligar ou desligar o dispositivo está conectado. O circuito é alimentado com uma tensão de 12 volts.

Proporciona-se uma pequena fonte de alimentação com duas saídas, uma de 12 volts alimentar o circuito 2, e um de 5 volts ser permanentemente alimentando o circuito de entrada 1. O AC está compreendida entre 12 a 22 volts e pode obter transformador de potência diretamente da nossa equipe.

A ligação entre C1 e C2, como já mencionado, é por dois conectores molex dois pinos. Uma é de 5 volts e o outro para a condução de ligar-desligar. Deve ter cuidado para não ser confundido quando ligar, mas que baixar nosso prato é claramente serigrafia que é todos.

Esquema eléctrico dos dois circuitos:

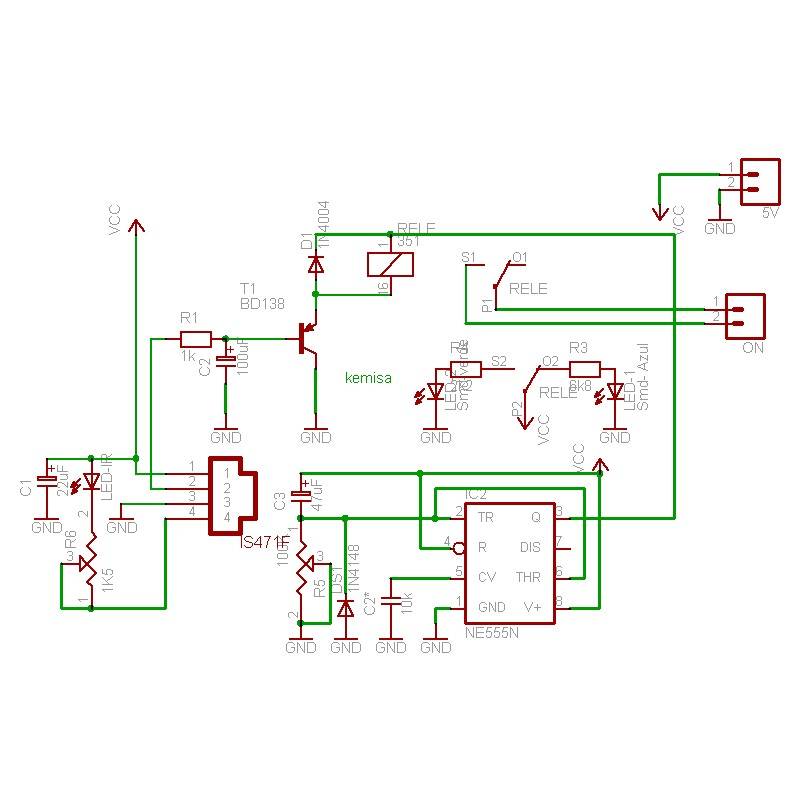

Circuito 1, sensor de distância.

Esquema encendido apagado por sensor placa 1

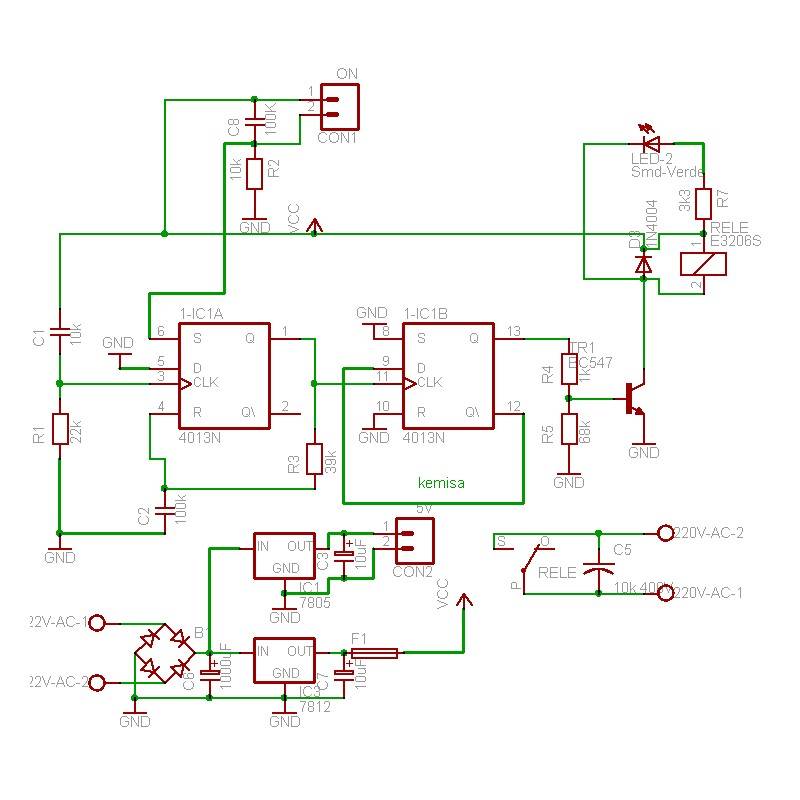

Circuito 2 activação on-off.

Esquema encendido apagado por sensor placa 2

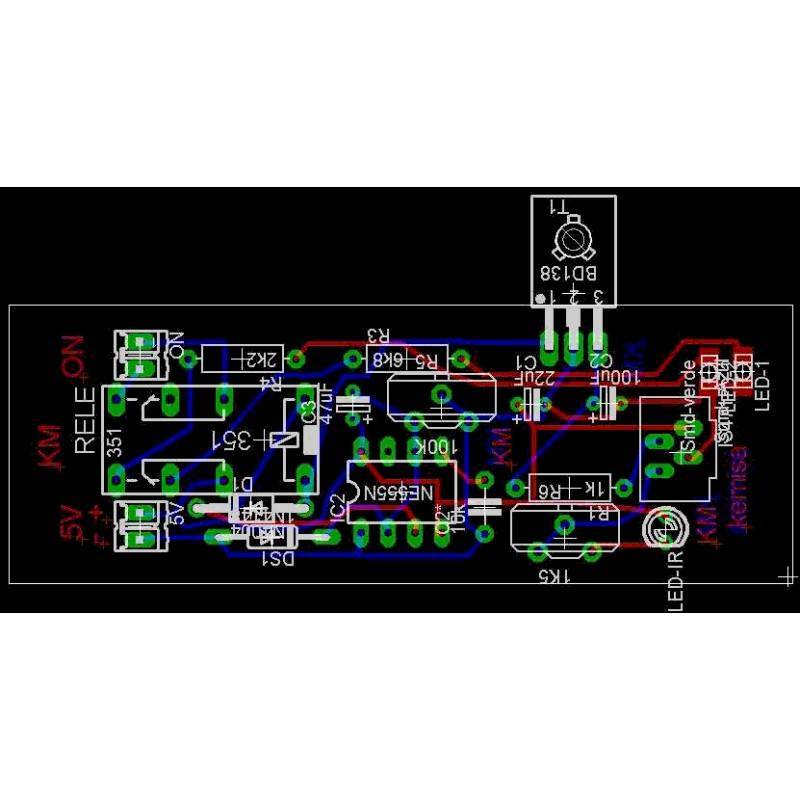

Circuito 1, sensor.

Circuito encendido y apagado por sensor

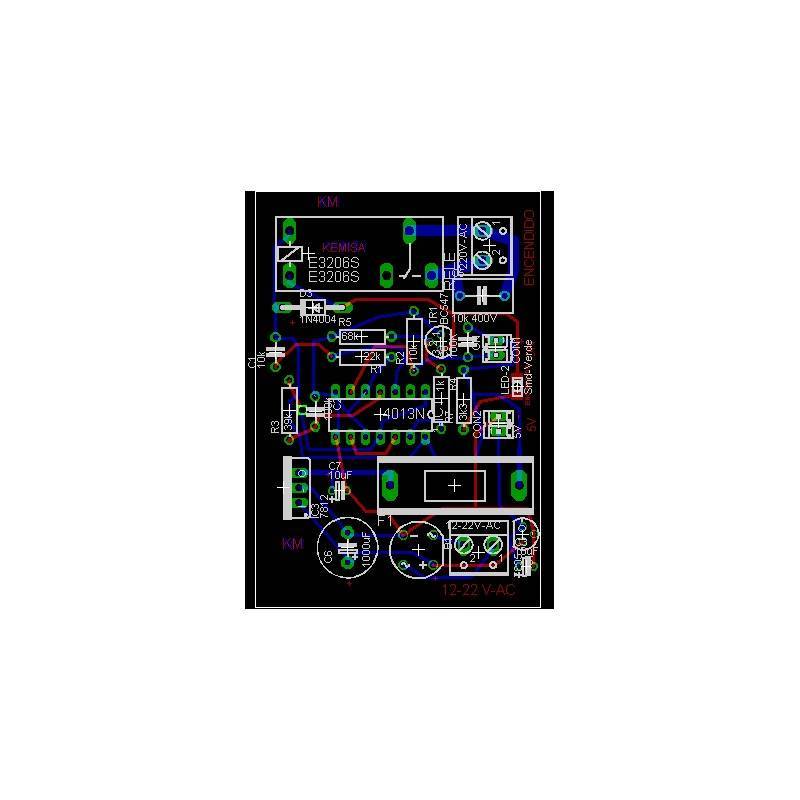

Circuito 2 equipamentos on-off.

Circuito 2 del encendido apagado por sensor

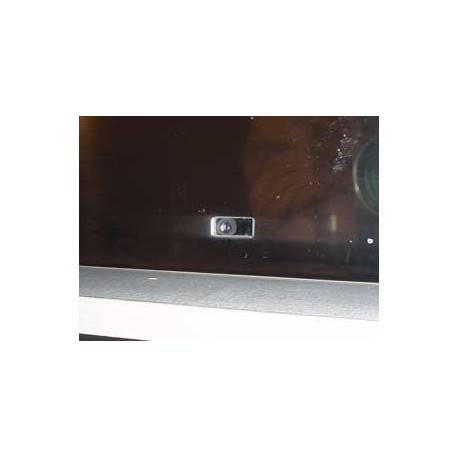

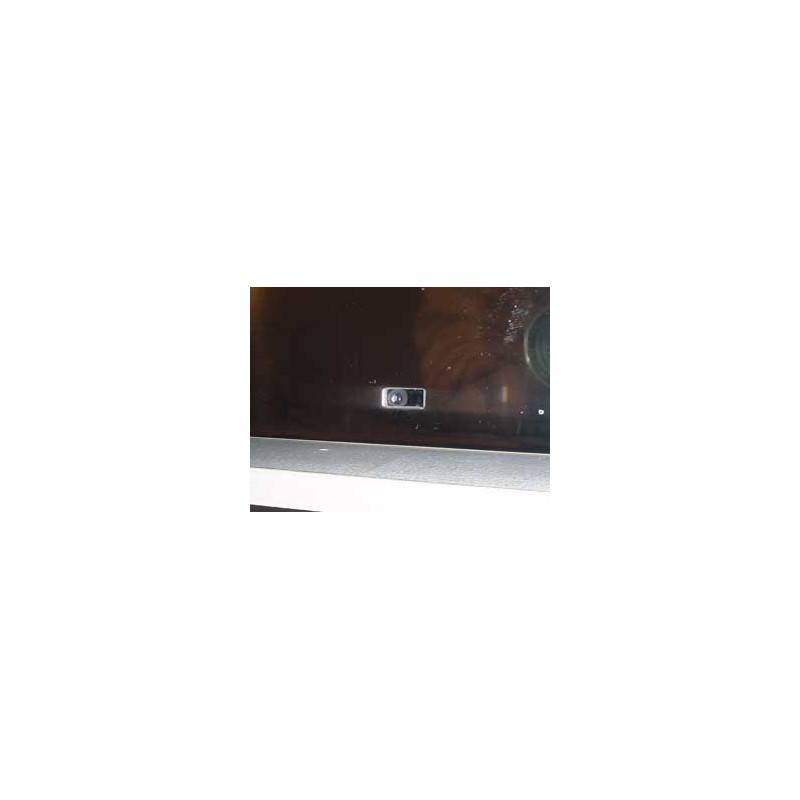

O circuito de on-off instalado em uma das nossas equipes.

El circuito encendido apagado por sensor en un equipo

O diodo emissor LED infravermelho vai colocar um "boné" para o receptor integrado não IS471F iria capturar, através do lado do diodo, emissão de infravermelho do mesmo.

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.

Download

Sensor on-off

Download (138.45k)
