Dimmer

A intensidade máxima que pode suportar este projeto é de cerca de 500 watts.

O sistema em si não faz muito comentário, baseia-se no poder TRIAC BT136, que é responsável pela regulação da intensidade luminosa em função do grau de resistência aplicada no Gate. Este regulamento é responsável linear potenciômetro 500K.

Resistência R2 serve para regular o limite mínimo de luz. Nós incluímos uma bobina de 100 UH e um condensador 100K para desparasitar circuito potenciais interferências que possam causar o poder grid durante o seu funcionamento.

As três ligações da clema é projetado para se conectar:
Em ligação (X2-3) um polo da rede elétrica.
No (X2-2) polo da bombilla.
E, no (X2-1) outro pólo da rede elétrica.

O potenciômetro tinha que ir no meio por causa da estética. Devido ao facto de a casa não era suficientemente alto o que tivemos de fazer um buraco no conselho de administração para "encaixar" potenciômetro (ver fotos abaixo), esta para que incluiu dois "pinhead" (JP1 e JP2) que são conectadas aos terminais do interruptor que leva incorporado potenciômetro.

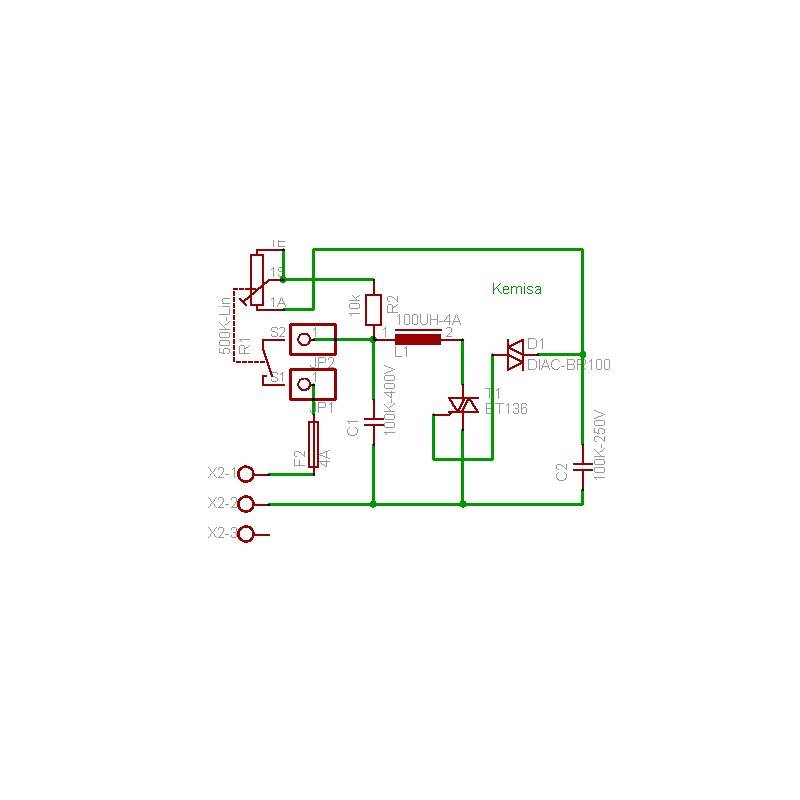

O cicuito elétrico.

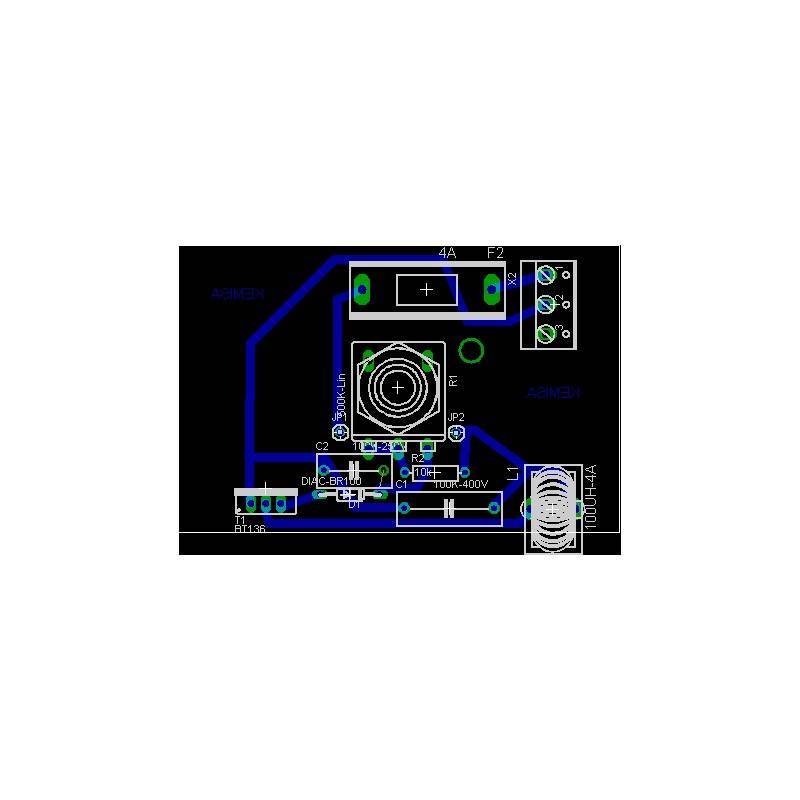

A placa de circuito impresso.

Nós temos a bobina e TRIAC localizado na parte inferior da placa devido a altura da caixa impediu-nos colocá-los em uma posição vertical. A casa é um "SUPERTRONIC, referência PP6N".

Fotos da nosso regulador de luz.

A placa de circuito impresso com um buraco retangular para o potenciômetro no meio.

Os detalhes da ligação interruptor potenciômetro, no regime marcado como "Pinhead" JP1 e JP2.

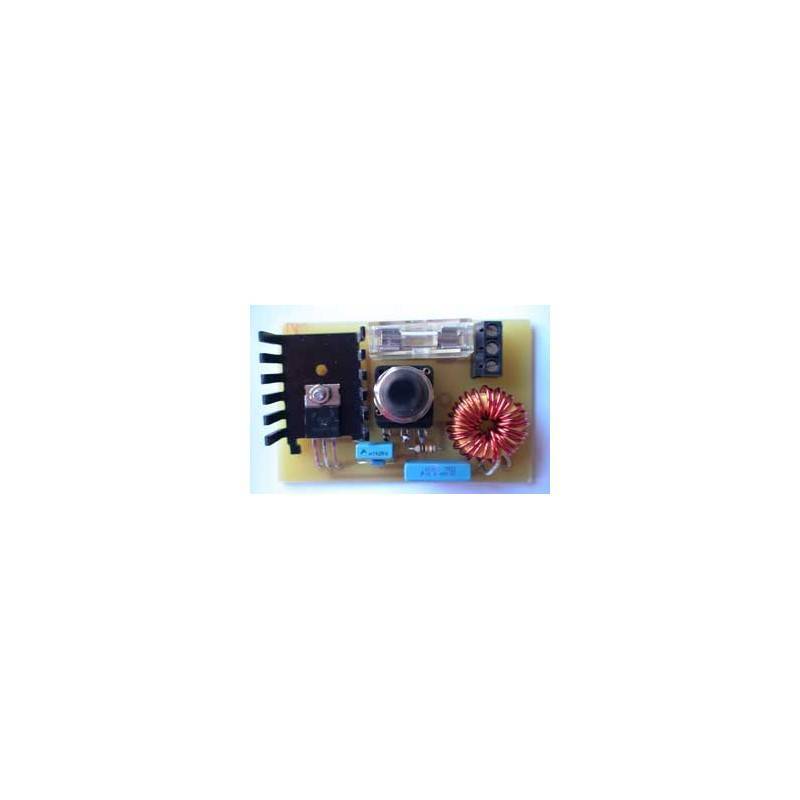

Os componentes soldados no circuito impresso.

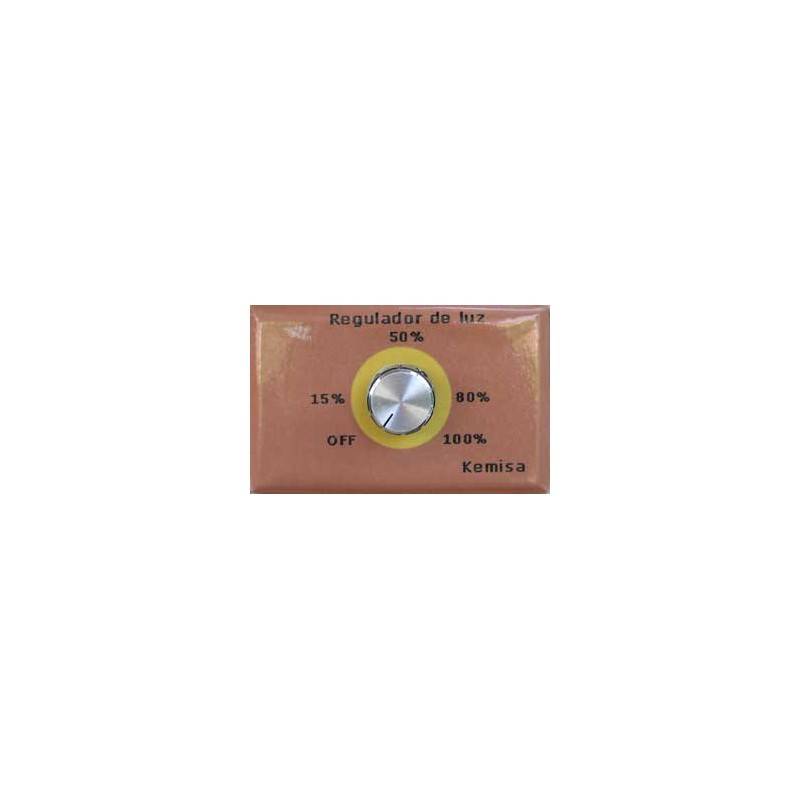

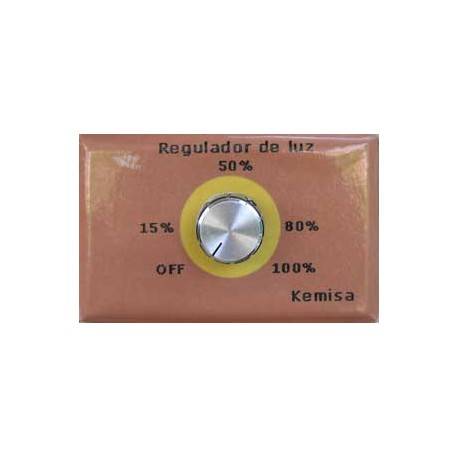

O regulador da luz acabado.

Nota: Se você está indo para uso em tensões 110 volts deve inserir em paralelo com pinos do potenciômetro uma resistência de 270K.

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.
