Relógio com leds

Este relógio com leds é bastante complicado conjunto pelo grande número de conexões de cabos, mas o resultado é o mais visual.

More details

Data sheet

Projeto Diagrama
Vista Led
Tensão de alimentação 12 Volt
Eletrônico Digital
Foto Se

More info

Fizemos isso por anos, então, infelizmente, não placa de circuito impresso.
O relógio é composto de várias etapas que descrevemos.

O primeiro consiste na IC1 integrado um 4060, que é um contador binário 14 fases, que é responsável para dividir a frequência gerada pelo cristal de 32.768 Hz. E geram frequências de saída.

Especificamente na perna 3 um sinal de 2 Hz., A 64 na perna 13, e outro 2,048 no 7.
Este sinal é integrado IC2 a um selector de dados com oito entradas e uma saída próximos.

Durante a operação normal do relógio é seleccionado pela saída do IC2 (perna 14), o sinal de 2 Hz.
Na fase de ajuste, que pode seleccionar por P1 + P3 uma frequência passo de botões de pressão 64 Hz.

Para o acerto do relógio lento, e por P1 + P2 seleccionar a frequência de 2048 Hz. Para o ajuste rápido a
sinal de 2 Hz. Continua a sua forma de IC2 para IC3, um integrada 4040. Este servidor dividir a frequência de 2 Hz. 120, isto é gera um pulso a cada minuto.

Este impulso é reconhecida no IC4-A, 4518, que é um contador de casal. Este primeiro contador é responsável para a contagem de minutos e o segundo (IC4-B) dezenas de minutos. O IC5 de 4516 alças integradas contando as horas.

Foi utilizado o visor integrado 4514, que são o que contam exibido pelo IC4 e IC5 feito. Isso será mostrado no LED acender um de cada vez.

Para exibir números chances são, optou-se no momento para fazer os números com os próprios LEDs. Veja a foto.

Finalmente, a potência é de 12 volts CC No nosso sistema, nós incluímos uma fonte de energia para ligar directamente à rede eléctrica.

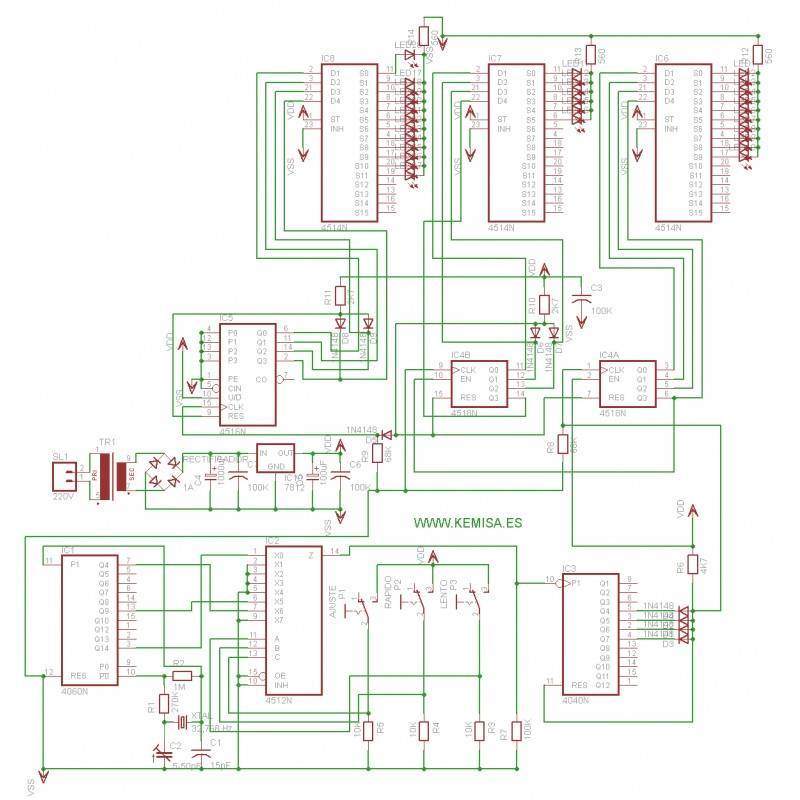

Diagrama elétrico.

Diagrama relógio com leds

Uma foto de um relógio montado por anos. Neste relógio duplicou o IC4, IC6 e IC7 integrado acrescentando assim uma segunda mão.

Temos de mudar a contagem de 4040 de modo que em vez de ter um pulso por minuto, fazê-lo por um segundo, se você não pode fazer clique aqui.

Os números são os LEDs ligados em série. Dependendo do número de leds assim o valor da resistência para todos os leds são parecidos.

Uma foto de nosso relógio com leds.
