Display de computador 128x64 View larger

Display de computador 128x64

Este circuito permite conectar um monitor de 128x64 à porta paralela do PC.

More details

Data sheet

Projeto Diagrama
Vista Lcd
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Se

More info

Para o gerenciamento devemos utilizar um software especial para lidar com monitores.
Esse tipo de software é responsável por "desenhar" no visor o que queremos que o nosso monitor de computador.

Existem muitos programas online que suportam esta interface.

Esquema elétrico.

Display 128x64

E o desenho do circuito.

Circuito display 18x64

Por outro lado, é a exibição.

Foto trasera display 128x64

Monte sanduíche com visor.

Foto display 128x64

Uma operação de exibição de fotos.

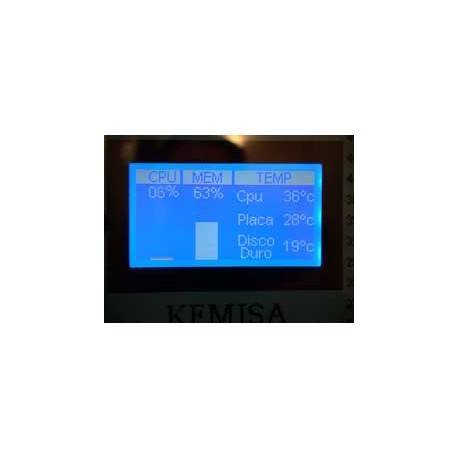

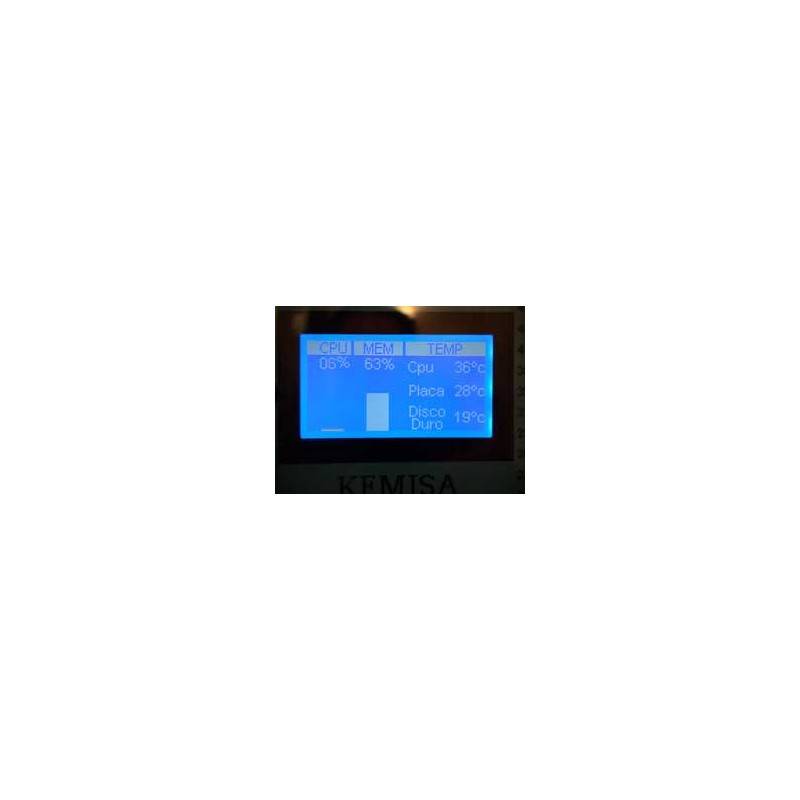

Foto display 128x64 funcionando

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.

Download

Display de computador 128x64

Download (78.19k)
