Pc automático de ignição

Este circuito é projetado para ligar um computador ou outro dispositivo que está ligado com uma imprensa, após uma falha de energia (quando a eletricidade seja restaurada).

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Se

More info

Por exemplo, temos uma tarefa agendada no computador, estamos fazendo um download em uma rede P2P, ou ter um servidor em casa e deve estar sempre ligado.
Obviamente, em todos estes casos, deve ser programado para ser executado no início, que é iluminado como se o computador de novo, só que desta vez o nosso circuito que a pressão sobre quando a energia for restaurada.

O circuito é muito simples, é um temporizador que ativa um relé em torno da tensão do circuito para desligá-lo mais tarde.

O tempo de atraso que pode ser programado em R5 executado. O que acontece quando se trata de energia elétrica é que o computador tensão de alimentação dá ao nosso circuito e à placa-mãe de cada vez.

Como no nosso circuito é um relé que é atos fechados como estamos pressionando o botão no computador fazendo esta bota.
Alguns segundos mais tarde o nosso relé é desligado assim que o botão "deixar ir". O circuito de potência é de 5 volts obtidos diretamente da fonte de alimentação do computador, ou uma fonte de alimentação de 5 volts nós.
Se escolher para alimentar o circuito com a fonte de alimentação do computador, como no nosso exemplo, desenhar dois cabos de energia dos pinos 9 (que de manutenção de tensão positiva da placa de + 5V, e é geralmente roxo) e qualquer ... 3,5,7,13,15,16,17 (pólo negativo), estes pinos são com fio preto.

Recomendamos, em primeiro lugar com o computador desligado, medida com um multímetro ao pino de conexão ATX da nossa alimentação. Esta tensão é 5 volt fornecidos para a placa de base quando o computador é desligado. Por isso vamos tirar nossos 5 volts para alimentar o circuito.

A primeira coisa que vamos fazer é abrir a fonte de alimentação e localizar onde os fios começar a procurar, violeta e preto.

Setas marcam a localização dos cabos roxo e preto.

Localización de los cables

Agora vamos olhar para o local para soldar nossos cabos no lado das faixas. Fonte de alimentação em nossa ilustração mostra onde está localizado o início dos cabos no lado das faixas.

Detalle de los cables en la fuente de alimentación

A conexão da saída de relé, S1 ou S2, deve ser feito em paralelo com o botão no computador ou diretamente remover isso e deixar o nosso circuito ligado aos pinos na placa-mãe que são responsáveis por iniciar o computador.

Detalle de la conexión de encendido del pc

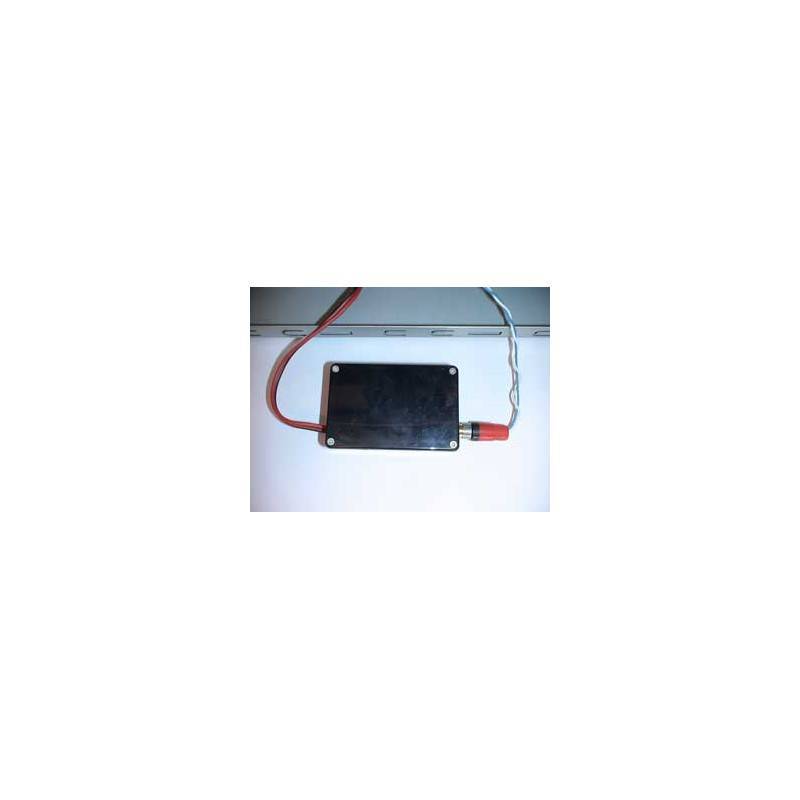

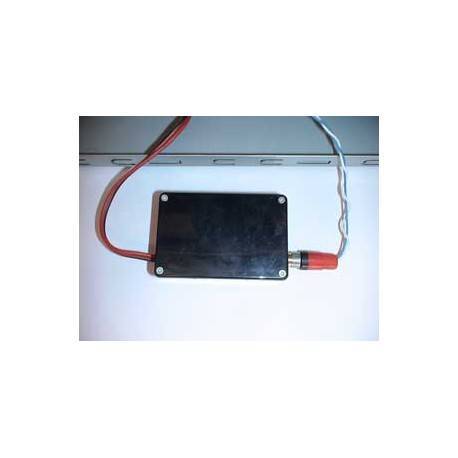

Uma foto do nosso circuito. Nós começamos em um pequeno recipiente de plástico.

Foto del encendido del pc

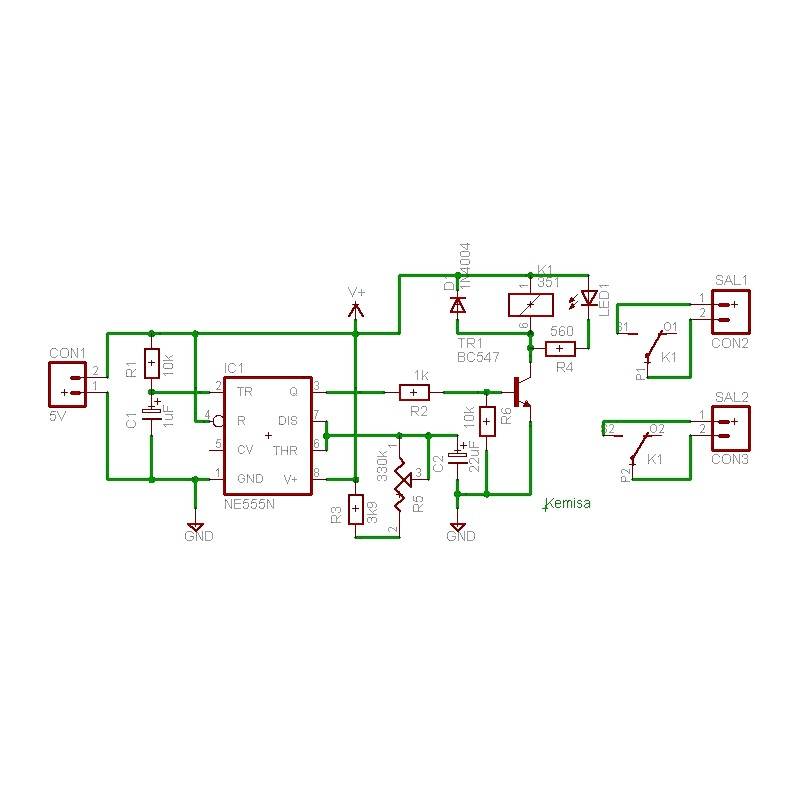

Diagrama de circuito eléctrico.

Esquema encendido del pc automático

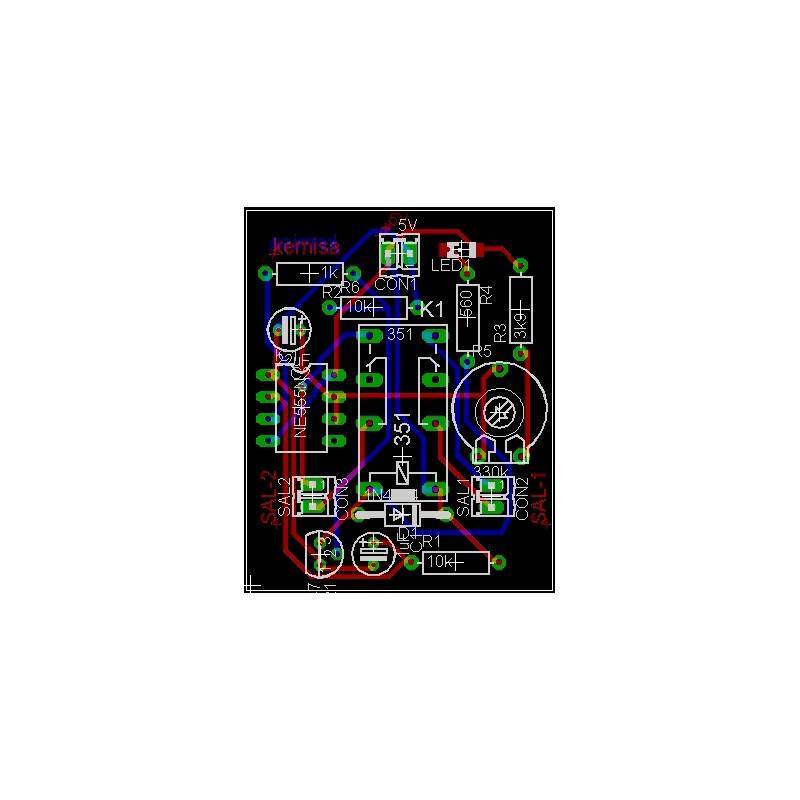

E a placa de circuito impresso.

Circuito encendido automático del pc

A saída de relé é o dobro (S1, S2) para que se pode conectar um outro dispositivo.
A conexão da saída de relé, S1 ou S2, deve ser feito em paralelo com o botão no computador ou diretamente remover isso e deixar o nosso circuito ligado aos pinos na placa-mãe que são responsáveis por iniciar o computador.

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es
