Sensor de proximidade ignição para Pc

Este circuito é baseado no receptor infravermelho de IS471F. O princípio de funcionamento do circuito é fácil.
O transmissor é um LED de infravermelhos que emite um sinal modulado pela perna 4 IS471F controlada.

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Se

More info

Para ser reflectida de um objecto próximo é devolvida e capturado pelo IS471F desmodulador interna.
A saída produzida pela perna integrado 2 energiza um relé, ao qual ligou o interruptor (botão) no seu computador.
A sensibilidade pode ser ajustada pelo ajustador R6 1K5. O outro circuito integrado, NE555 conhecido é um pequeno atraso para que quando, por exemplo, há um corte de energia, a parte traseira, a iluminação não ocorre seu computador.

O NE555 retém aquelas segundo o poder "pico" não está ligado para o relé. Este tempo de atraso pode ser ajustado através de um potenciômetro R5.

Finalmente a alimentação do circuito é de 5 volts que podem ser extraídas a partir da fonte de alimentação do computador. Chamamos a dois cabos de alimentação (9 pinos que mantidos de tensão positiva + 5V placa, e é geralmente roxo), e qualquer de ... 3,5,7,13,15,16, 17 (pólo negativo), estes pinos de correspondência de fios pretos.

Recomenda-se, em primeiro lugar, e o computador está desligado, medido com um multímetro que conexão de pino de ATX a voltagem de 5 volts fornecidos para a placa de base quando o computador é desligado da fonte de alimentação está presente. Por isso vamos tirar nossos 5 volts para alimentar o circuito.

O primeiro vai abrir a fonte de alimentação e localizar onde os fios começar a procurar, violeta e preto.

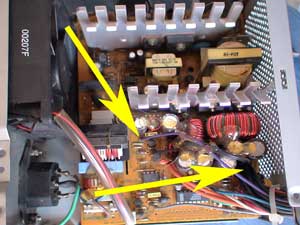

Setas marcam a localização dos cabos roxo e preto.

Detalle conexiones fuente de alimentación

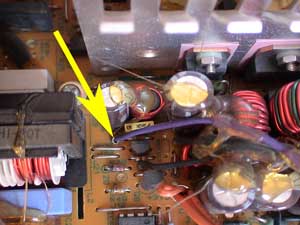

Detalhe de cabo violeta.

Cable violeta en la fuente de alimentación.

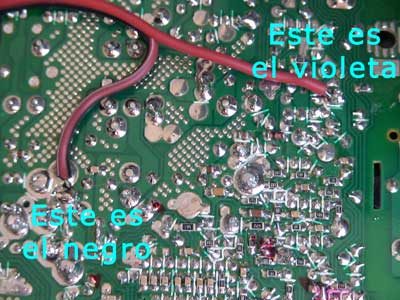

Agora vamos olhar para o local para soldar nossos cabos no lado das faixas. Fonte de alimentação em nossa ilustração mostra onde está localizado o início dos cabos no lado das faixas.

Cables violeta y negro en la fuente de alimentación

Este circuito atua como um interruptor. Se você quer um sensor ligado, mas que faz interruptor para ligar qualquer computador, aqui está um sensor on-off.

Agora temos que substituir o cabo do botão de computador em nosso circuito de saída marcado ON.

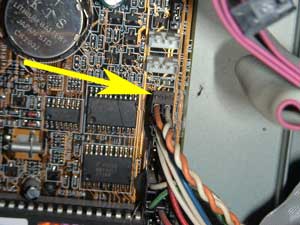

Detalle conexión de encendido del Pc

TTemos que substituir os pinos vai empurrar a frente do computador, a saída do nosso circuito para tornar este o que você ligar o computador. A seta indica em nossa placa-mãe onde o poder é.

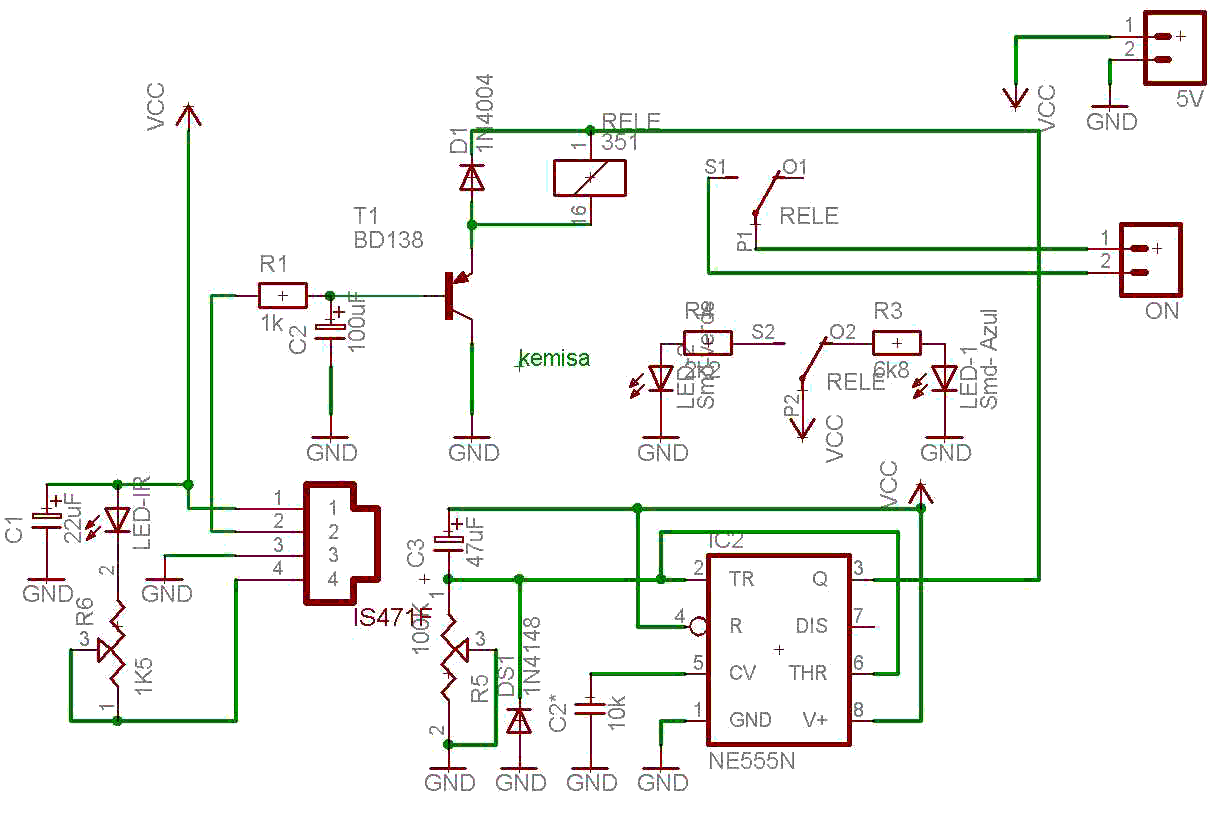

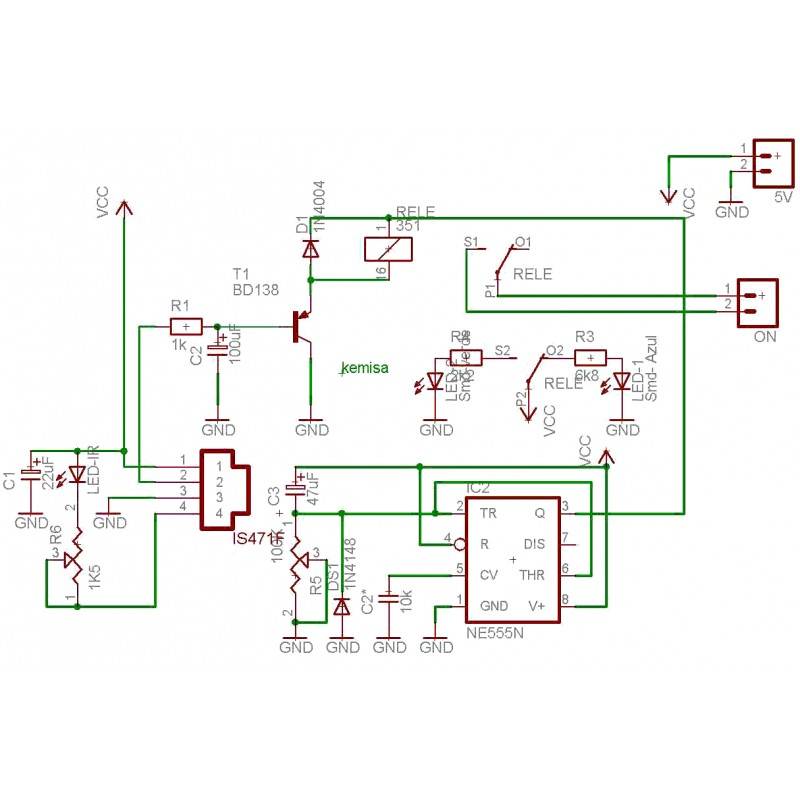

Diagrama de circuito eléctrico.

Esquema encendido sensor de proximidad

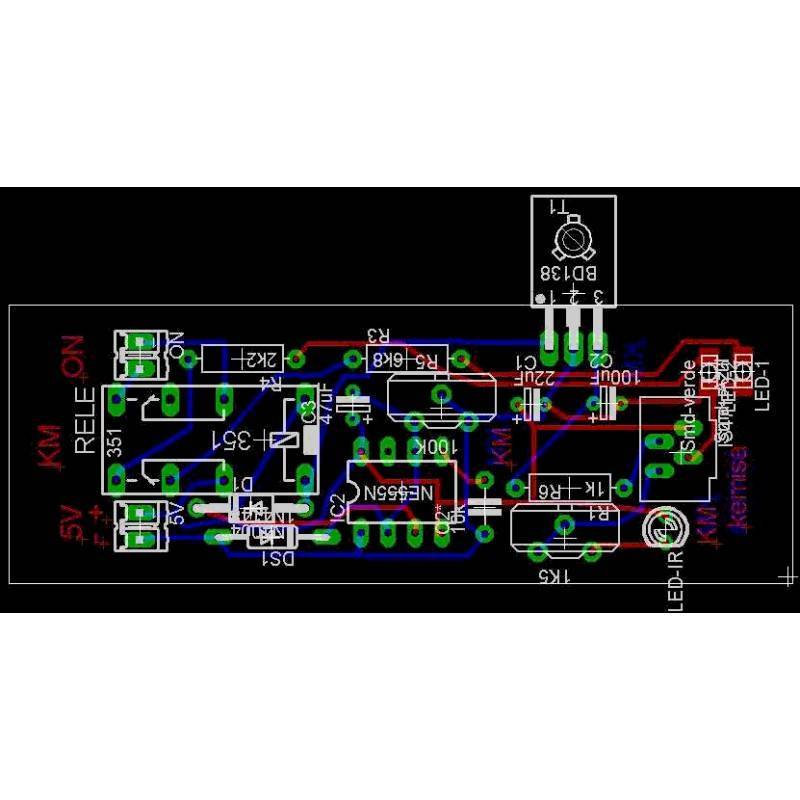

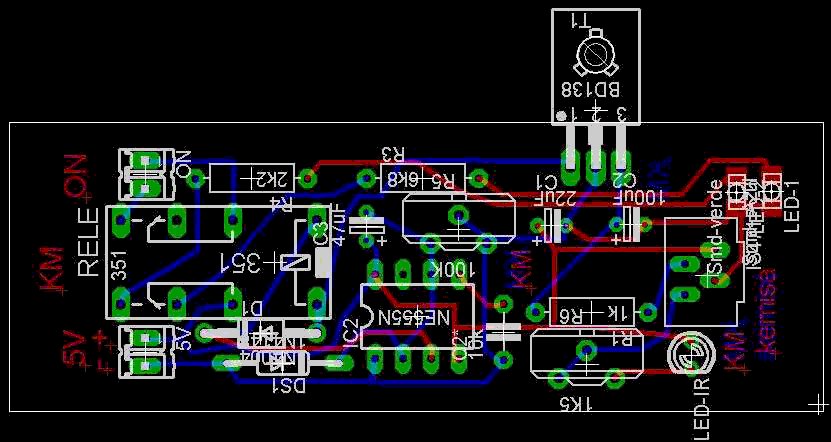

E a placa de circuito impresso.

Circuito encendido por sensor del pc

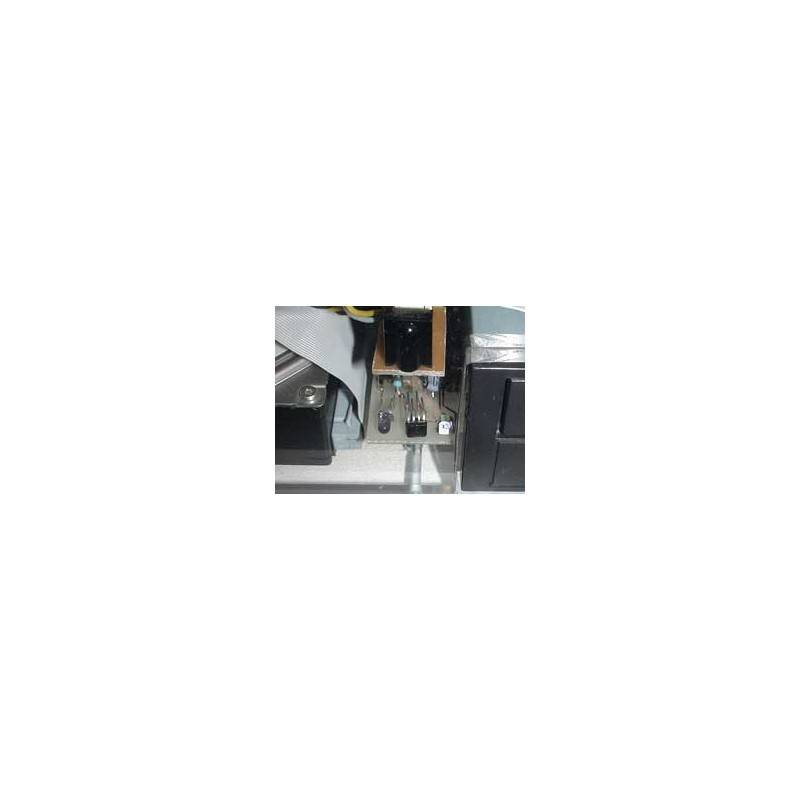

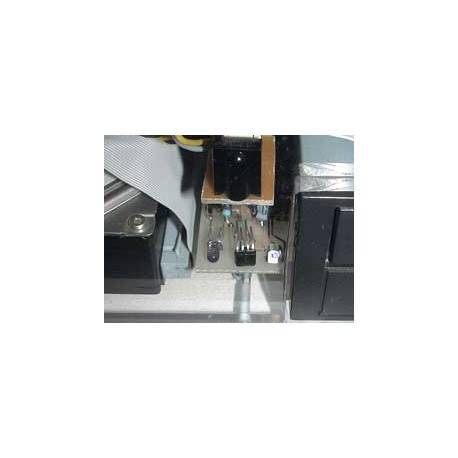

O circuito de ignição em execução em um computador.

Foto encendido por sensor de proximidad del pc

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.
