Fãs regulador com potenciômetro

É uma forma muito simples e muito prático para remover circuito do computador a velocidade do ventilador.

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Eletrônico Eletrônica analógica
Foto Se

More info

Ele está ensanduichado entre a placa de base e do ventilador do processador e caixa da ventoinha.

Recomendamos que você use um programa para medir a temperatura do processador e placa-mãe, e variam a velocidade do ventilador para obter um compromisso aceitável entre o ruído e temperatura.

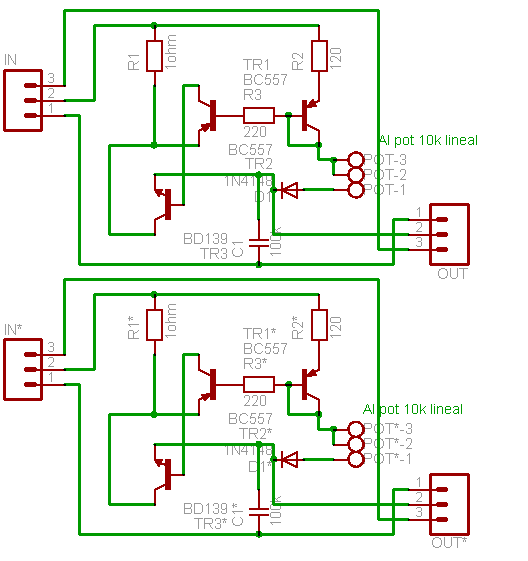

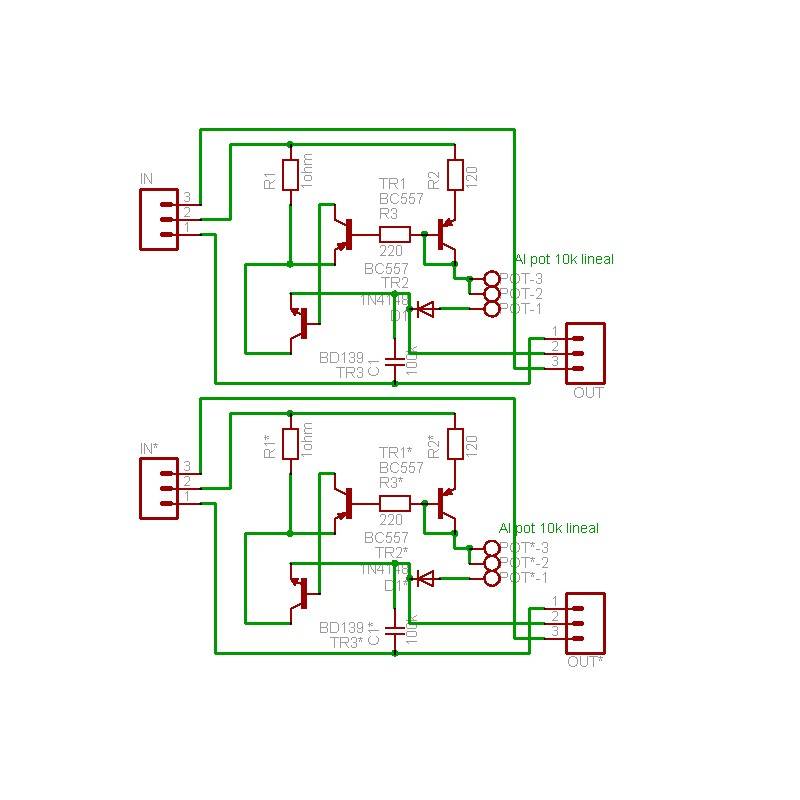

Esquema elétrico.

Esquema regulador de ventiladores con potenciómetro

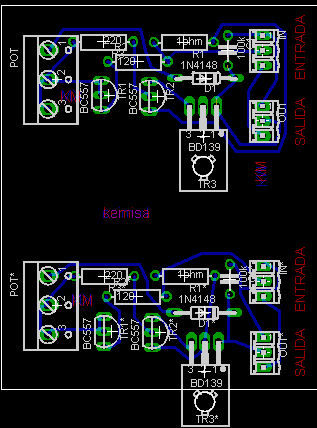

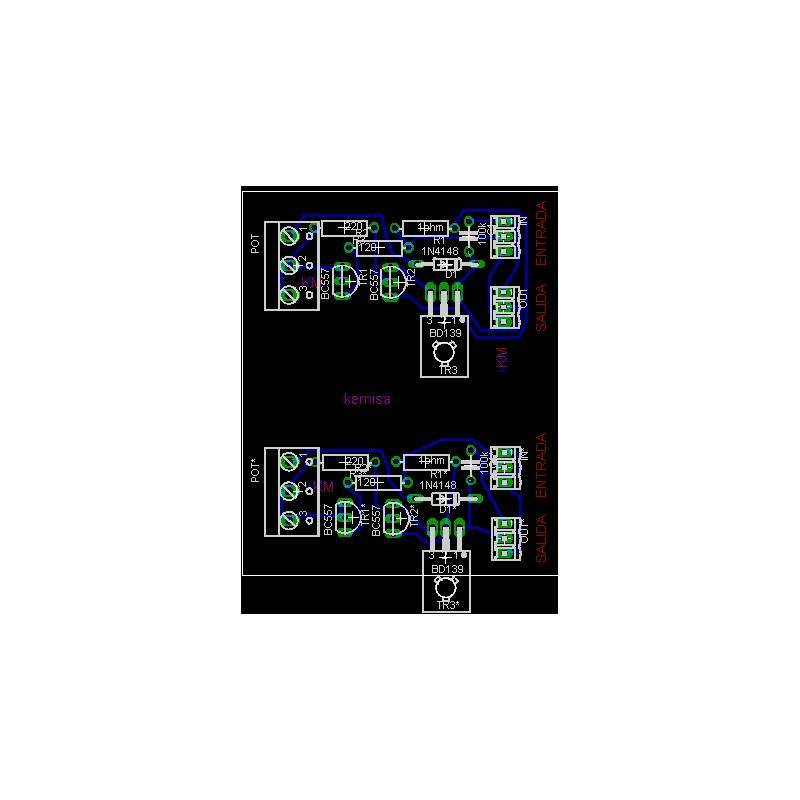

E a placa de circuito impresso.

Circuito regulador de ventiladores con potenciómetro

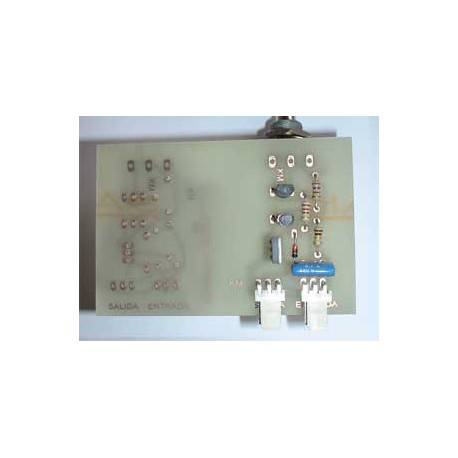

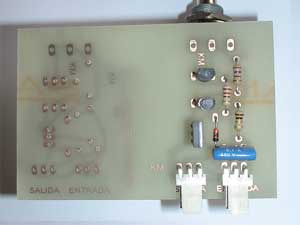

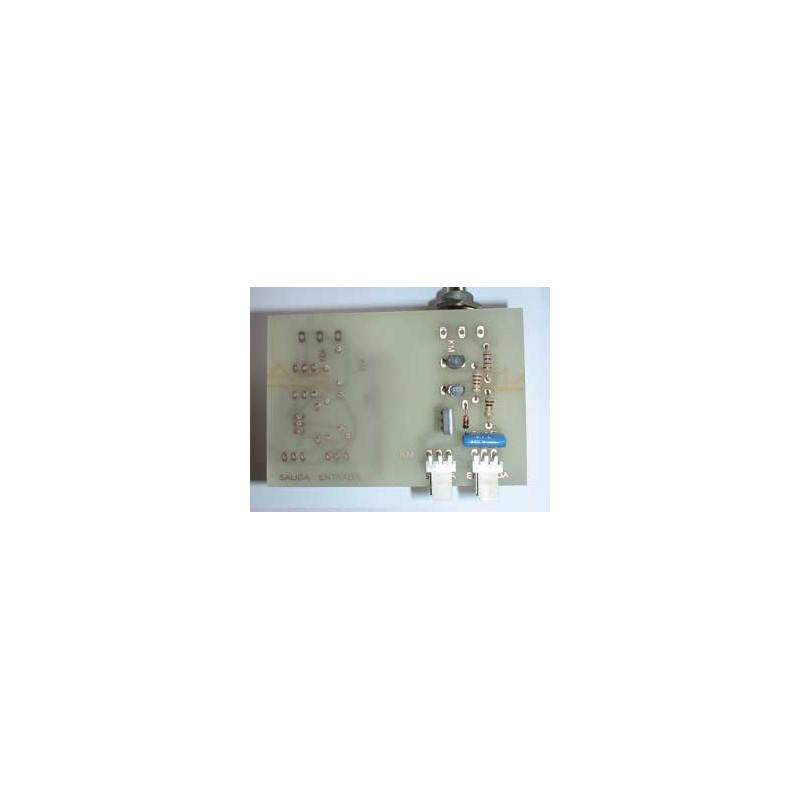

Foto de circuito impresso montada num dos canais.

Foto regulador de ventiladores con potenciómetro

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.

Download
