Como montar um computador Parte 2

Tendo feito as conexões entre os conectores do caso e placa-mãe precisa colocar no lugar do DVD e disco rígido.

More details

More info

Começamos, no nosso caso traz à tona a caixa de acessórios para a montagem sem chave de fenda. Na foto podemos ver os acessórios.

Existem para compartimentos de 3,5 e 5,25.

Accesorios

Coloque no lado do DVD vai colocar o adaptador no lugar. Se tivermos que colocar várias unidades têm de levar em conta o que vamos usá-los com mais freqüência para colocá-lo na posição mais alta na caixa, por isso, fornecer acesso a disco quando estamos a trabalhar.

Accesorio DVD

Para colocar o DVD é um deve remover a tampa frontal da caixa e, assim, abrir caminho para colocar o DVD. Além disso comportamento acessório é a colocação impecável.
É perfeitamente ancoradas no lugar.

Montaje DVD

A peça deve ser removido passando o DVD na parte da frente da caixa.

Quitar la tapa delantera de la caja

O DVD colocar no lugar. No nosso caso, pois é o único lugar nos no topo da caixa para torná-lo mais acessível.
Neste ponto, enfatizar que a colocação de portas de saída de linha USB, FireWire, entrada de microfone e parece o mais lógico em uma caixa.

Normalmente, a caixa está em pé e no solo, tornando-o mais confortável para conectar um pen drive, por exemplo, nas alturas, próxima parte para nós, não no chão, perto da parte de chão.

DVD en su sitio en la caja

Agora vamos ligar o cabo SATA a partir do DVD à placa-mãe. Ligue as extremidades do DVD e depois a outra extremidade na primeira placa-mãe.

Irá se conectar a placa-mãe SATA canal 2. 1 é para a unidade de disco rígido sata.

Conector sata del DVD a la placa base

Agora vamos colocar o disco rígido.
Retratado nosso captor disco rígido vista de abaixo com o acessório colocado de um lado para travá-lo no lugar na caixa.

Disco duro con el accesorio

Ao colocar o disco rígido temos de considerar, onde está localizado o ventilador (se instalado) da caixa.
Deve ser colocado no centro do ventilador para que o ar acima dele e abaixo do disco.

Se a caixa não inclui ventilador, é aconselhável colocar um embora a partir de baixas rotações, para desabafar um disco pequeno passo e direcionar o ar fresco de fora.

El disco duro en su sitio

Agora, conecte o cabo de dados SATA a partir do disco rígido à placa-mãe.
Em primeiro lugar, no final do disco e, em seguida, na placa-mãe.

Nós colocamos no canal sata 1 na placa-mãe.

Conector sata al disco duro

Sem dúvida, o que mais tem atraído a atenção e agradavelmente surpreendido nós é a fonte de alimentação.

Caso contendo cabos de energia a partir desta fonte Enermax Liberty. Excelente!

Accesorios de la fuente de alimentación

Que qualidade de componentes, feliz por vê-los.

Fuente de alimentación Enermax

Escusado será dizer que tal qualidade é pago, e essas fontes de alimentação não são exatamente baratos. Mas comprar uma boa fonte de alimentação, em última análise, é um bom investimento.

Coloque a fonte de alimentação no lugar. No nosso caso, tivemos que remover uma pequena placa de reforço da caixa.

Fuente de alimetración colocada en la caja

Apertar os quatro parafusos que prendem o fornecimento de energia para a caixa.

Apretamos fuerte los tornillos de fijación de la fuente de alimentación

DColocação Detalhe dentro da fonte de caixa de alimentação. O ventilador colocado a jusante ejecta ar quente a partir do processador e, por sua vez irá arrefecer os componentes da fonte de alimentação.

Nós colocamos no conector de alimentação principal da placa-mãe com as fontes padrão ATX. A nossa placa também requer uma fonte de quatro pinos adicionais, o que é perfeitamente serigrafia sobre o conector.

Conector de la fuente de alimentación

Colocamos o conector na placa-mãe e pressionar para colocar a patilha de segurança abaixo da pequena saliência tendo a placa de ligação macho.
Assim que puxar para cima o conector não sai.

Conexión a la placa base del cable principal de alimentación

A energia da CPU não está perdido, é marcado como tal.

cable de alimentación de la CPU

O ligar pelo seu dispositivo de ligação de 4 pinos, que está perto do processador.

Conector cpu en la placa base

Nós conectar a uma placa-mãe molex de 3 pinos, monitorar a fonte de alimentação do ventilador para a sua velocidade de rotação.
Quase sempre a 1000 rpm Nessa velocidade do ventilador é quase inaudível.

Conectror molex de la fuente de alimetación

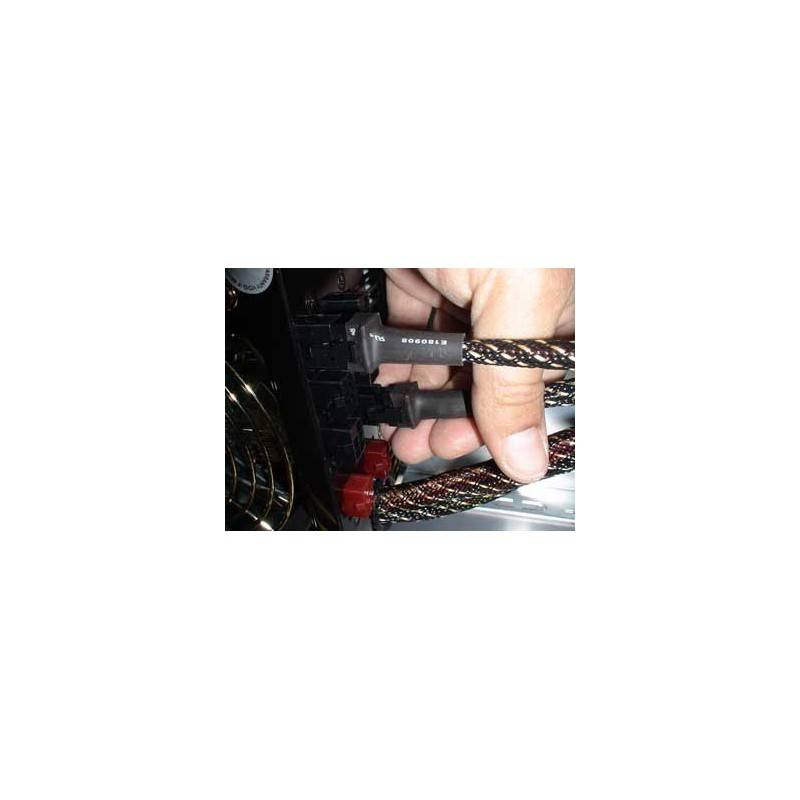

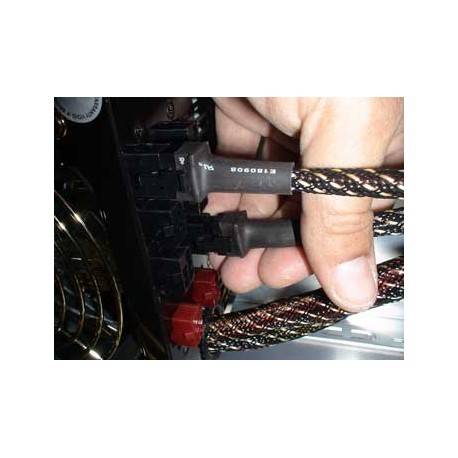

Agora a vez das conexões de energia. Começamos colocando o cabo modular para o aperto da fonte de alimentação até entre a flange no lugar.

Conexión del cable de la fuente de alimentación

Ea outra extremidade ao conector de alimentação SATA em seu disco rígido. Sempre tentamos ir como cabos conectados para o chão da caixa para que não interfiram.

Conexión cable disco duro

Agora coloque o outro cabo de alimentação no outro conector da fonte.

Conexión cable fuente de alimentación

E a outra extremidade do cabo no poder do DVD.

Conexión cable del DVD
