Como montar um computador Parte 3

O terceiro cabo vai para os fãs. No nosso caso, uma na frente e outra na parte de trás da caixa.

More details

More info

Conexión en la fuente de alimentación del cable de los ventiladores

Conectá-los aos dois conectores molex que trazem os fãs da caixa.

Conexión del cable de la fuente de alimentación a los ventiladores

Este é o aspecto do seu computador neste momento. Nós já é.

Montaje parcial del ordenador

Agora é a vez do nosso processador.

Procesador con su ventilador

Elevar o encaixe da tampa para cima e remover as ligações plásticas cobertura protectora.

Levantamos el plástico que cubre el socket del procesador

Retire a tampa de plástico que cobre o processador de conexão com cuidado para não tocá-los. Para isso vou pegar o processador pelas bordas.

Procesador

Colocamos o processador no soquete, olhando para a seta que está marcada em uma das esquinas e os entalhes de lado, para coincidir com o soquete.

Muescas del procesador

Abaixo alavanca segurando soquete do processador no lugar.

Bajamos la palanca para sujetar el procesadror

Ventilador colocado por cima do processador e localizar os quatro elementos de fixação nos quatro orifícios de placa-mãe.

Ventilador del procesador

Nós pressionar para baixo os fixadores até um "clique". Fazemos isso pela primeira vez com dois encostos opostos e depois com os outros dois.

Apretamos las pestañas del ventilador del procesador

Ligue o 4-pin molex "ventilador da CPU" da placa-mãe. O ventilador ea placa tem quatro pinos, o que significa que tanto o Regulamento apoio por PWM, ou o que é a mesma modulação de largura de pulso.

Este regulamento é mais preciso do que até agora regulação DC (corrente contínua).

Conexión del ventilador del procesador a la placa base

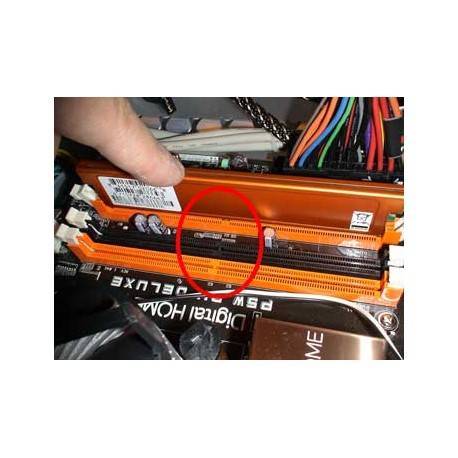

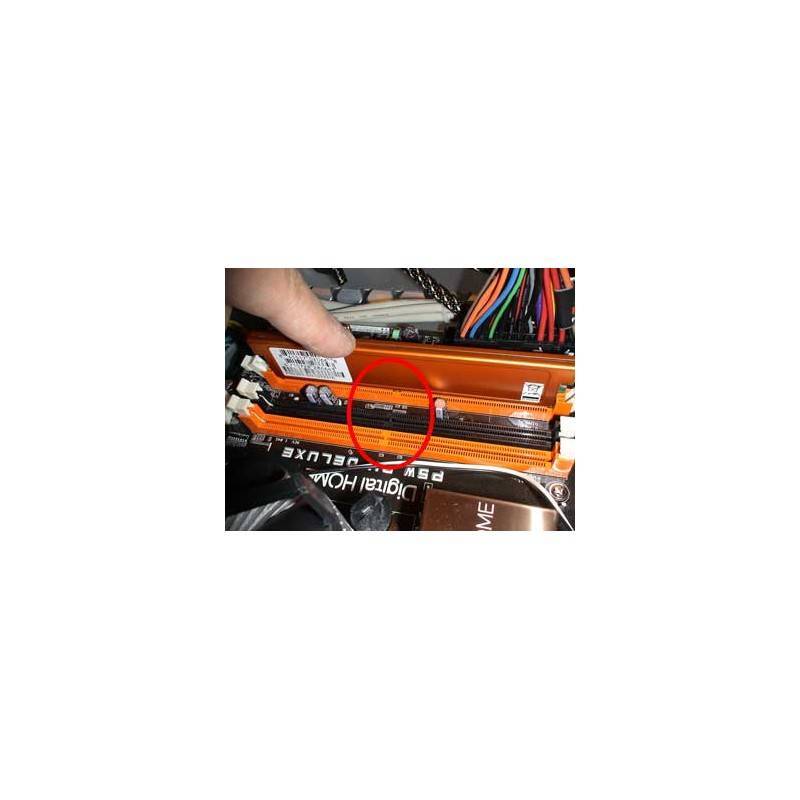

A memória kit colocá-los prestar atenção à pequena fenda que eles têm para o centro.

Kit de memorias

A fenda coincide com o entalhe do soquete na placa-mãe. À medida que as memórias vão trabalhar em "dual channel" você deve estar localizado nas margens da mesma cor.

Las memorias colocadas

Banks escolheu laranja porque eles estão mais próximos do ventilador do processador.

Memorias colocadas en su sitio

Nós pressione o centro das memórias para baixo e colocar clips brancos que atribuem às memórias de ponta. Estes laços deve ser fechado em contato com as memórias.
Uma maneira de saber se nós colocá-lo está puxando um pouco para cima e verificar se não está fora do slot.

Detalle del cierre de las memorias

Aspecto impressionante desta placa gráfica tanto na frente ...

Tarjeta gráfica

... e para trás. É mais um "computador" dentro do nosso computador.

Trasera de la tarjeta gráfica

A placa gráfica ocupa duas baías na parte traseira da caixa.

La tarjeta gráfica ocupa dos bahias

Tivemos que remover o acessório "sem parafusos" para a placa de vídeo no lugar.

Gráfica colocada en su sitio

Nós mudou-o "sem parafusos" no lugar e agora vamos pressionar para baixo a fixação da placa de vídeo.

Tarjeta gráfica colocada sin tornillos

Conecte o cabo de alimentação (PCI Express) para a fonte de alimentação da placa gráfica, prestando atenção para trazê-lo no conector vermelho, que são as placas gráficas específicas.

Conexión del cable de alimentación de la tarjeta gráfica

Na outra extremidade conectar o cabo para alimentar o gráfico. Nós sempre temos de verificar o cabo de puxar não está fora do conector.

Alimentación de la tarjeta gráfica

E este é o aspecto final que apresenta o nosso computador montado.
Antes de colocar a tampa deve ligar e verificar o funcionamento correto de todos os fãs. O processador, a fonte de alimentação da placa de vídeo, ea caixa de liderança dos dois.

Aspecto del montaje final del ordenador

Temos investido na criação de nosso computador de meia hora, contratempos incluído, ele teve que remover a placa de reforço do caixa para colocar no lugar da fonte de alimentação e os parafusos traseiros do "sem parafusos" encaixe para a placa gráfica.

Esperamos que você servir este guia e nós encorajamos você a seu próprio computador montéis seleção dos componentes que melhor se adequam às suas necessidades.
Você pode economizar um bom dinheiro e você tem um computador ao seu gosto.
