Como ligar uma fonte de alimentação atx View larger

Como ligar uma fonte de alimentação atx

É muito fácil de usar como fonte de alimentação normal, computador de fornecimento de energia quando precisamos de 5 ou 12 volts, que são as tensões que nos dão os conectores de alimentação ATX.

More details

More info

Tudo o que temos a fazer é ligar o aparelho manualmente. Para isso, olhar para o pin conector de 20 ou 24 dessas fontes ATX.

Conector ATX

Vamos nos concentrar no fio verde, que é a fonte de alimentação de iluminação quando ligado à terra.

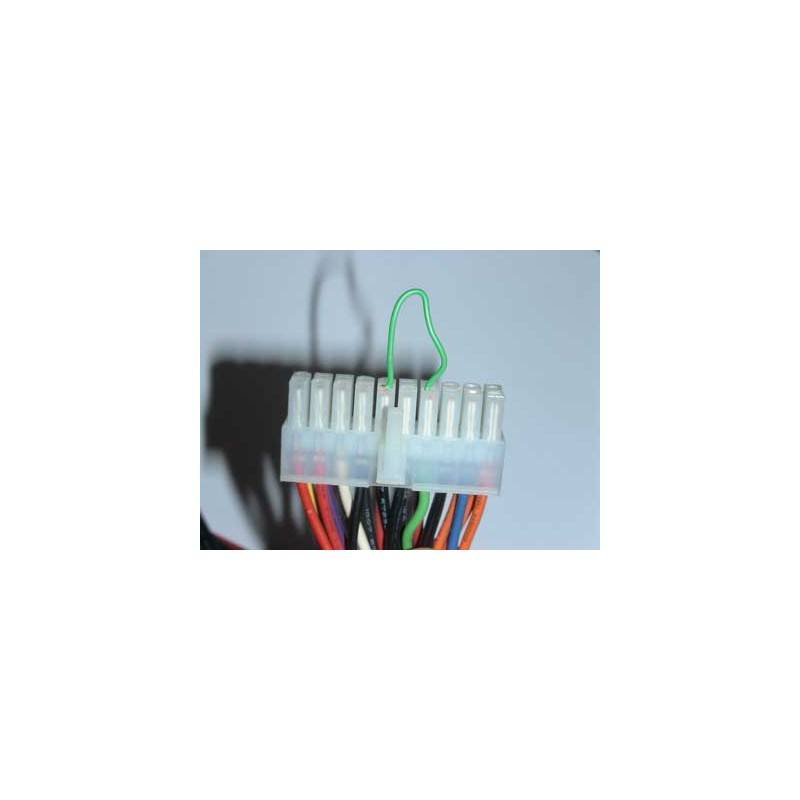

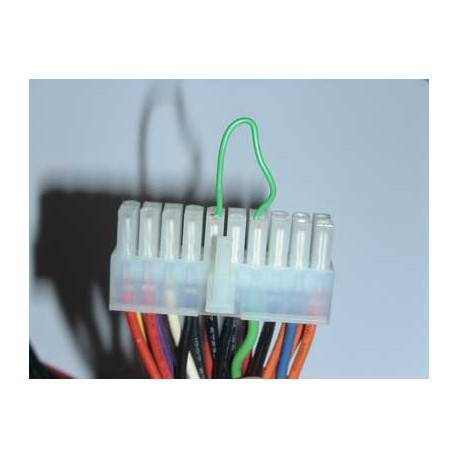

Em seguida vêm um cablecito entre o fio verde e qualquer um dos cabos preta, que é a massa. Assim, a fonte de alimentação de ATX é ligado.

Cable de conexión encendido fuente de alimentación ATX

Medido nas extremidades dos conectores tem que ver que a tensão. Lembre-se sempre que o fio vermelho é de +5 volts e 12 volts amarelo, cabos pretos, são, obviamente, em massa.

Nós medir a tensão entre o vermelho eo preto. (5,24) não é mau de todo.

5 voltios

Agora vamos medir tensão entre amarelo e preto, ¡¡¡10,66 !!!

12 voltios

Finalmente pusemos conector molex de tomar, neste caso 5 volts para alimentar um outro dispositivo.

Conector molex
