Como fazer um plano de terra com o programa "Eagle"

Isto é, a tampa pólo negativo com a maior quantidade possível de cobre, portanto, a face superior (topo) e a face inferior (parte inferior) do nosso PCB. Vamos colocar um exemplo prático antes de nossa Pré-amplificador estéreo R.I.A.A..
Uma vez que temos a lista da placa de componentes no lugar e faixas totalmente acabados proceda da seguinte forma para criar um plano de terra.

Primeiro, selecione o ícone a camada top, os pads, e as vías.

Em seguida, selecione na barra de ferramentas à esquerda da ferramenta "Polígono".

Criamos no topo das opções de ferramentas. Nós vamos corrigir onde diz "insolate".

Que por padrão é definido como "0". Com esta questão, vamos definir a distância entre o nosso plano de terra vontade e faixas.

Um número menor, "0" é a distância mínima menos, e mais, maior distância. A "insolate" de "1016" pode ser um valor aceitável, é uma questão de tentar distanciar que nós gostamos.

A curta distância entre as faixas podem fazer contato indesejado pode ocorrer por um ácido pouco agressiva compactador. Agora vamos fazer um polígono em torno de nossa placa de circuito impresso.

Agora vamos selecionar nas ferramentas da esquerda, o ícone "nome" e abrir uma janela onde se escreve o nome que demos o nosso pólo negativo, no nosso caso GND.

Ele vai perguntar-nos o que nós queremos conectar sinal.

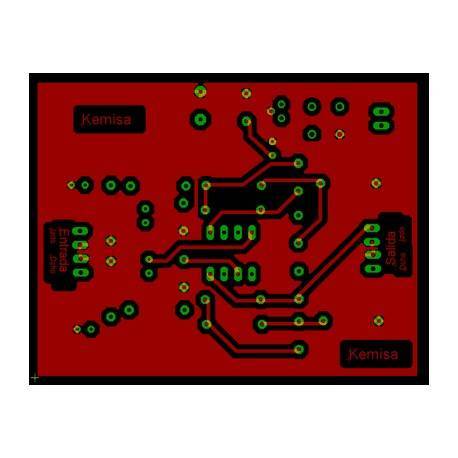

GND escolher e aceitar. E este é o resultado.

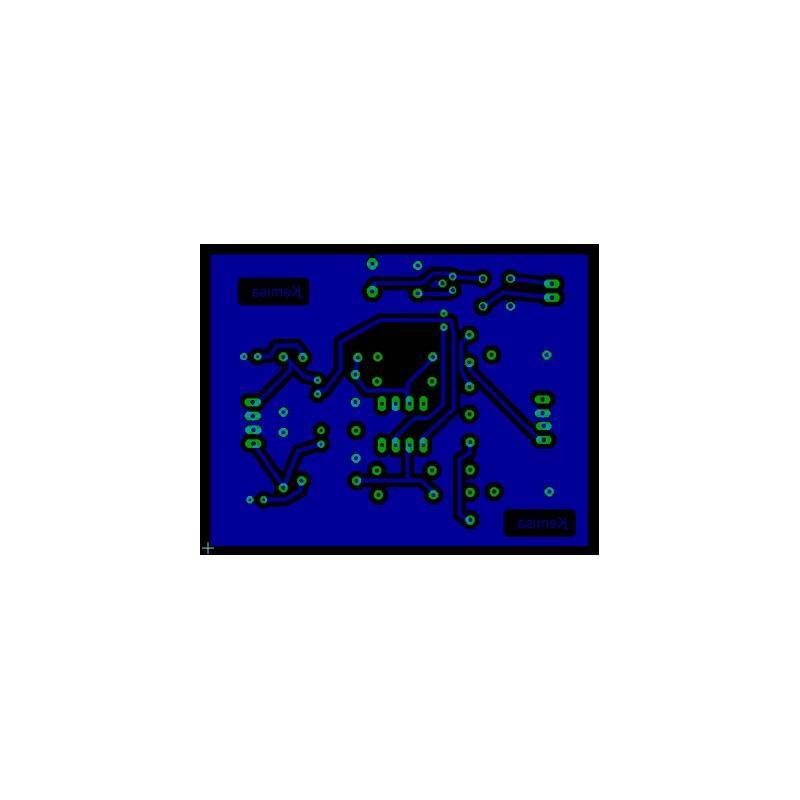

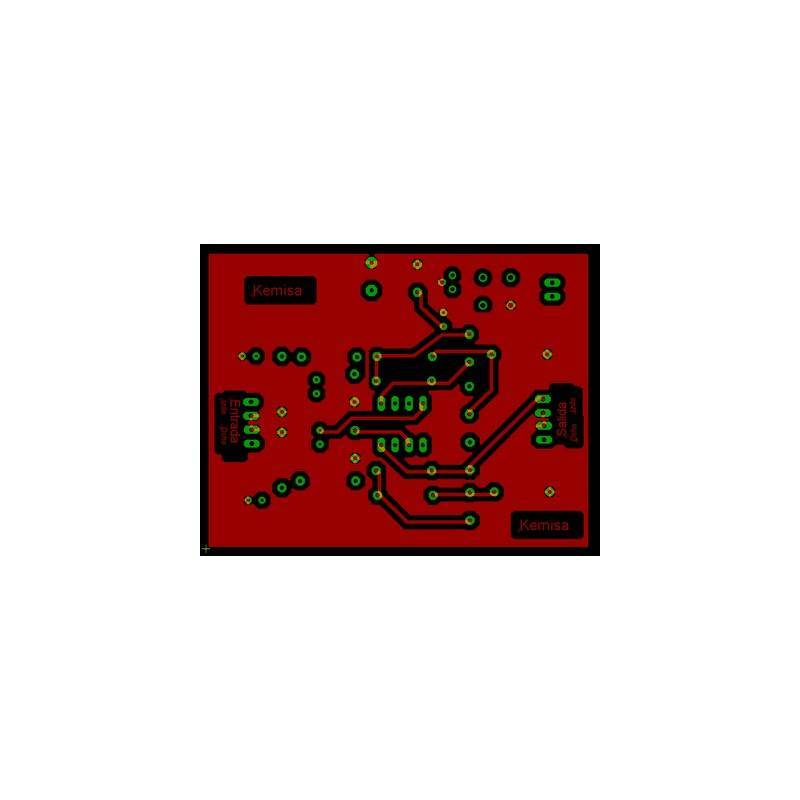

Repetimos os mesmos passos para a camada de "bottom", assim nós criamos um plano de terra em ambos os lados.

Às vezes você precisa atualizar a tela para ver o plano de apoio criado para isso, clique no ícone "Ratsnest"
