Como fazer um divisor resistivo

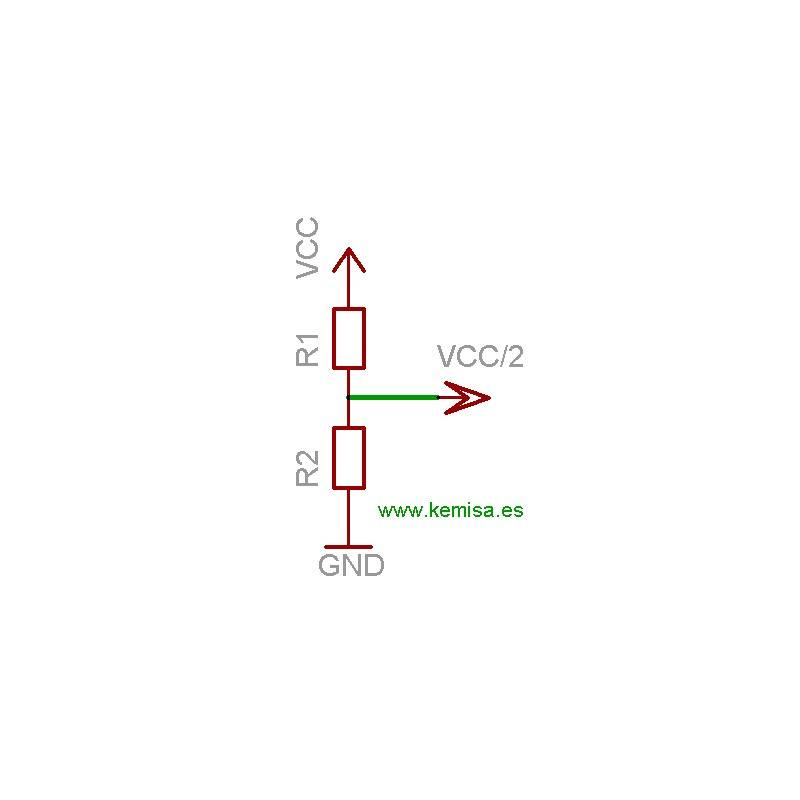

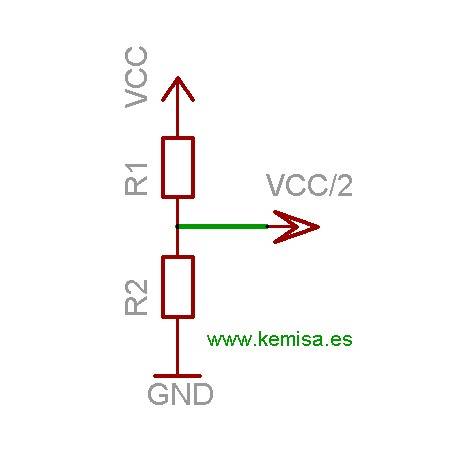

O divisor resistivo composto por dois resistores ligados seguindo o diagrama da imagem.

Introdução de uma tensão VCC no ponto terá uma menor tensão no ponto VCC / 2. Para calcular a diminuição de voltagem no ponto 2 / VCC aplicar a seguinte fórmula:

Desta forma, irá reduzir a tensão de entrada com base nos valores das resistências.

Suponha que nós queremos reduzir a metade da tensão de entrada. Por exemplo, temos uma entrada de 12 volt no VCC e reduzimos a 6 volts a VCC / 2. Vontade para R1 = R2 = 10K e 10K.

De acordo com a fórmula:

Como VCC / 2 = 6 volts.

Esta é a teoria, pois na prática os valores de tolerância dos resistores faz realmente não têm exatamente 6 volts, mas 6,1 volts ou 5.9.

Se você precisar de um ajuste exato da tensão de saída (VCC / 2) que alterar a resistência R2 por um 20k trimmer e 10 voltas.
Desta forma, vamos variar o trimmer para obter precisos 6 volts na VCC / saída 2.

Divisores resistivos são amplamente utilizados nos conjuntos com microcontroladores PIC, uma vez que a tensão máxima permissível para eles é de 5 volts.

Desta forma, pode ajustar a tensão de entrada para o microcontrolador para o nosso gosto.
