CD4040 circuito integrado

Na seguinte tabela vemos os valores por aqueles que dividem a freqüência de entrada dependendo da pin de saída.

No entanto, se as pins se colocar um diodo com o ânodo ligado em conjunto e ligado à pin 11 de RESET e a alimentação positiva através de uma resistência, e o cátodo destes diodos para dividsoras pines de saída osintegrados, é Pode obter o sinal de entrada dividido pela metade se esses diodos não eram.

É um pouco confuso como há esta ilustração.

Essa divisão obtivemos colocar os diodos, seria o peso correspondente de cada pin. Então, como podemos calcular os diodos temos de acrescentar a dividir os interesses frequência nós?.
Temos que subtrair o que queremos dividir pelos pesos dos diodos.

Se a subtração é possível inserir o diodo na pin que pode ser subtraído, se você não pode fazer a subtração não colocar o diodo. Um exemplo, estamos fazendo um relógio e deseja obter um impulso por minuto a partir de rede 50Hz (em Espanha).

50 hertz é igual a 50 impulsos por segundo de modo que dentro de um minuto (60 segundos) seria 50x60 = 3000 impulsos.

Portanto, temos de dividir por 3000 a frequência da rede elétrica para receber um impulso por minuto.

Tabela ver como o resto da divisão que queremos, a menos que o "peso" da pin correspondente é feita.
Se isso for possível, você irá subtrair o seu valor e nós temos que colocar um diodo em que a pin. Assim, com todos os pesos até 0.

Este será nosso último diodo.

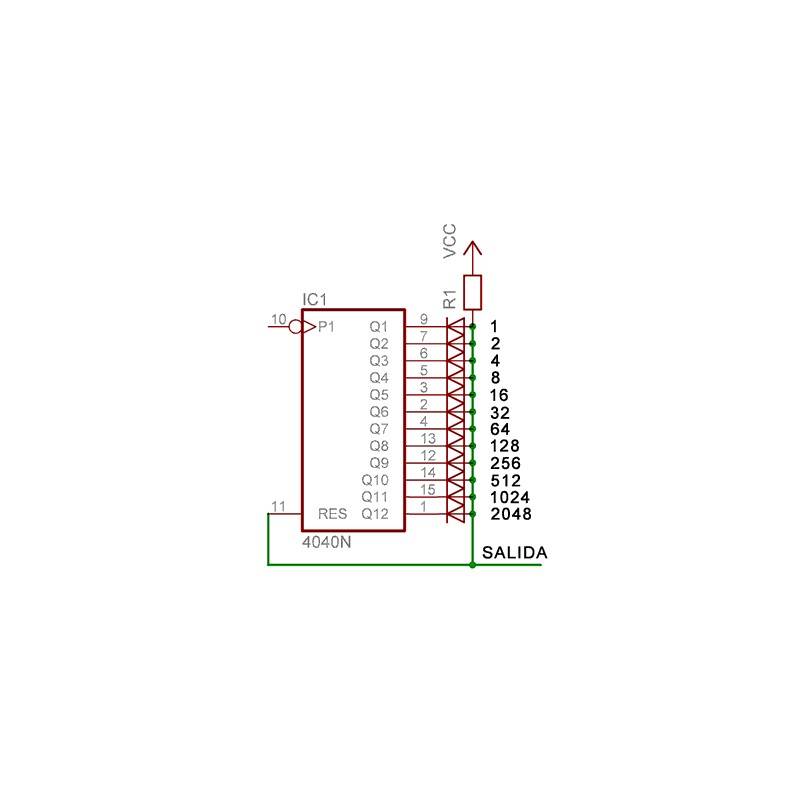

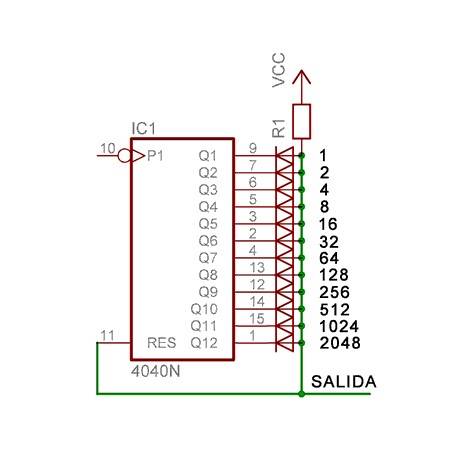

E o esquema de ligação será o seguinte.

O diodo D8 é apenas uma protecção e ser ligado a próxima fase.

Você pode baixar a folha de dados do CD4040
