Regulador de ventiladores con potenciómetro

Es un circuito muy sencillo y muy práctico para quitar velocidad a los ventiladores del ordenador (ruido).

Más detalles

Ficha técnica

Diseño Esquema y circuito
Visualización Sin visualización
Electrónica Analógica
Foto Si

Más

Se intercala entre, placa base y ventilador del procesador y el ventilador de la caja.

Os recomendamos que uséis un programa para medir la temperatura del procesador y la placa base, y variar la velocidad de los ventiladores para obtener un compromiso aceptable entre ruido y temperatura.

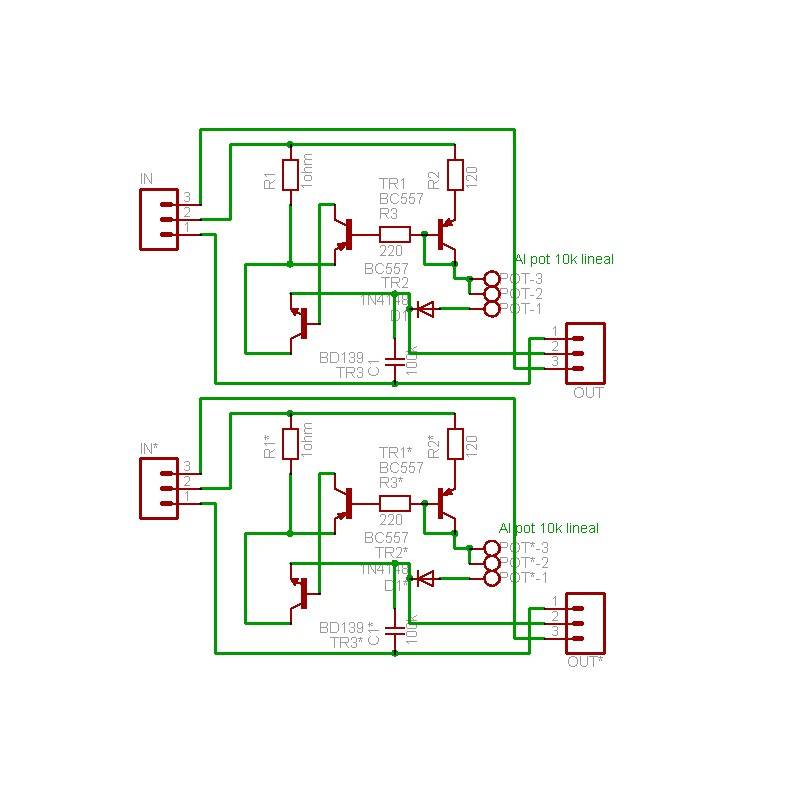

Esquema eléctrico.

Esquema regulador de ventiladores con potenciómetro

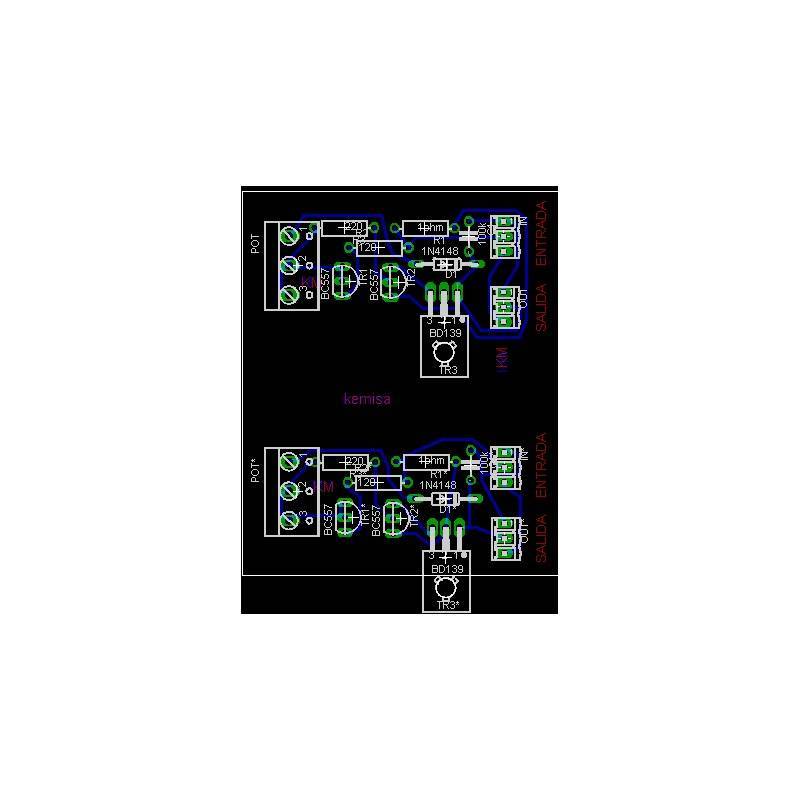

Y el circuito impreso.

Circuito regulador de ventiladores con potenciómetro

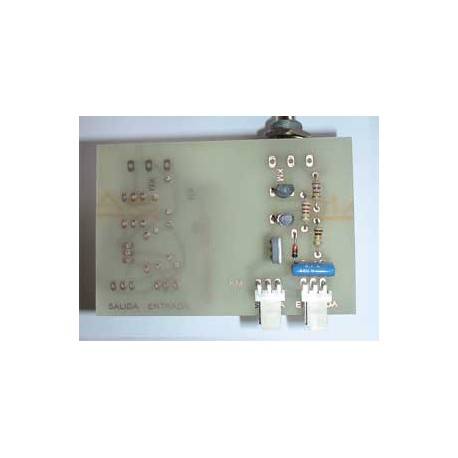

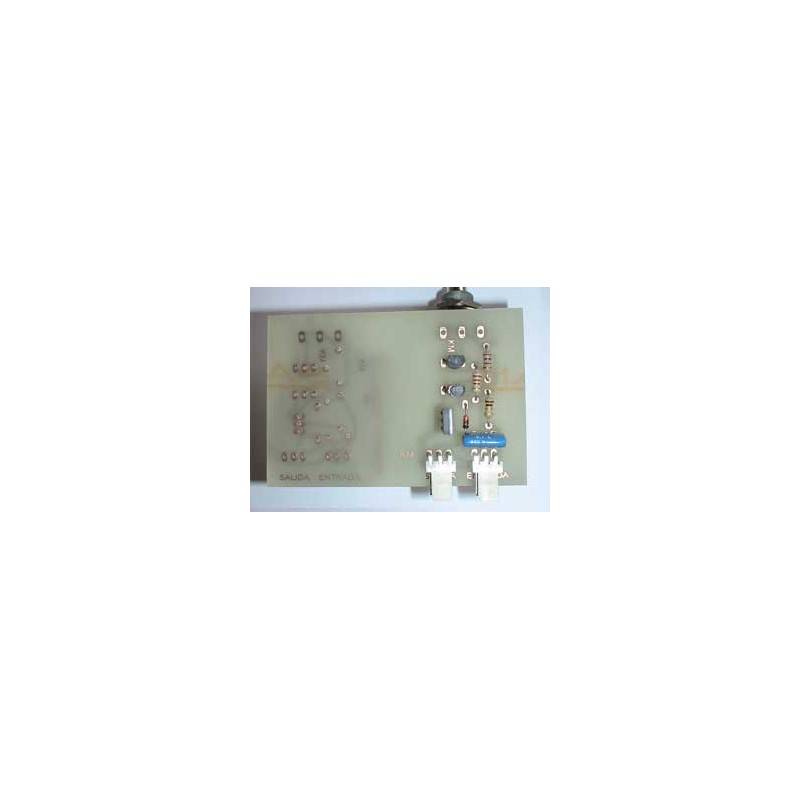

Foto del circuito impreso con uno de los canales montados.

Foto regulador de ventiladores con potenciómetro

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa "Eagle".
