Voltímetro digital

Este circuito se compone de dos integrados. Un conversor analógico digital (CA3162) y un decodificador de siete segmentos (CA3161).

Más detalles

Ficha técnica

Diseño Esquema y circuito
Visualización Display
Tensión de alimentación 5 Voltios
Electrónica Digital
Foto Si

Más

El circuito se alimenta con 5 voltios y sólo lleva dos ajustes, R2 de 47k sirve para poner a 0 los display. Para ello debemos cortocircuitar la entrada del voltímetro y girar lentamente R2 hasta leer 0-0-0 en los displays. La resistencia variable R1 sirve para calibrar el nivel de tensión.
Para su regulación insertaremos en la entrada 12 voltios exactos, medidos con un tester o procedentes de un 7812, e iremos girando R1 hasta leer 12.0 voltios.

El circuito debe de ir alimentado con una pequeña fuente de alimentación de 5V, de esta manera la máxima medida que puede hacer nuestro voltímetro es de 99,9 voltios. Si además de un voltímetro digital necesitas que tu fuente de alimentación mida los amperios consumidos mira nuestro montaje de amperímetro digital.

Y si quieres un voltímetro con visualización en pantalla lcd, consulta la página del voltímetro digital con pic 16F873A.

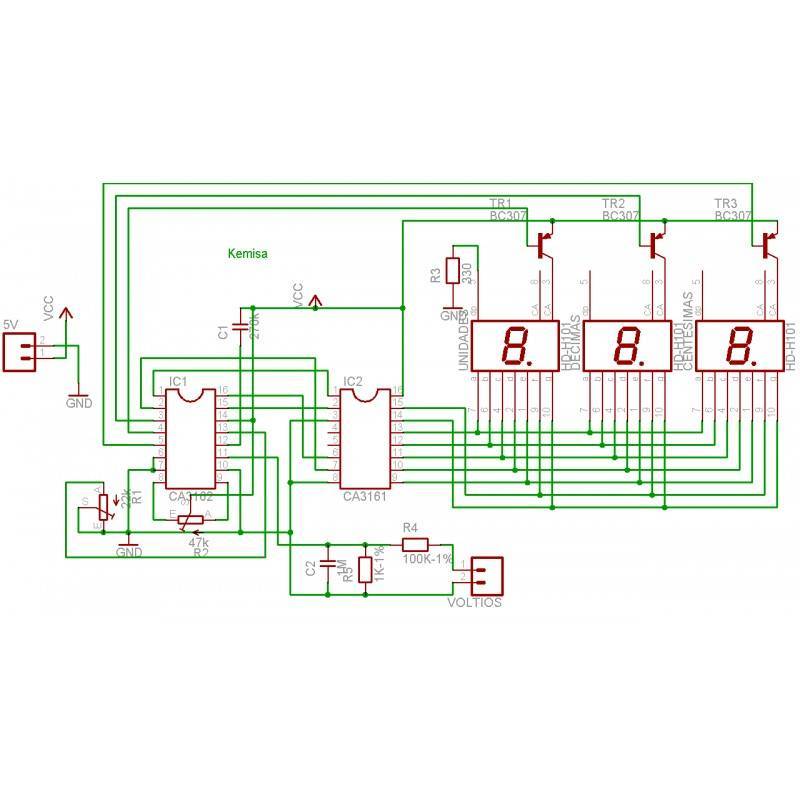

Esquema eléctrico.

Esquema eléctrico voltímetro

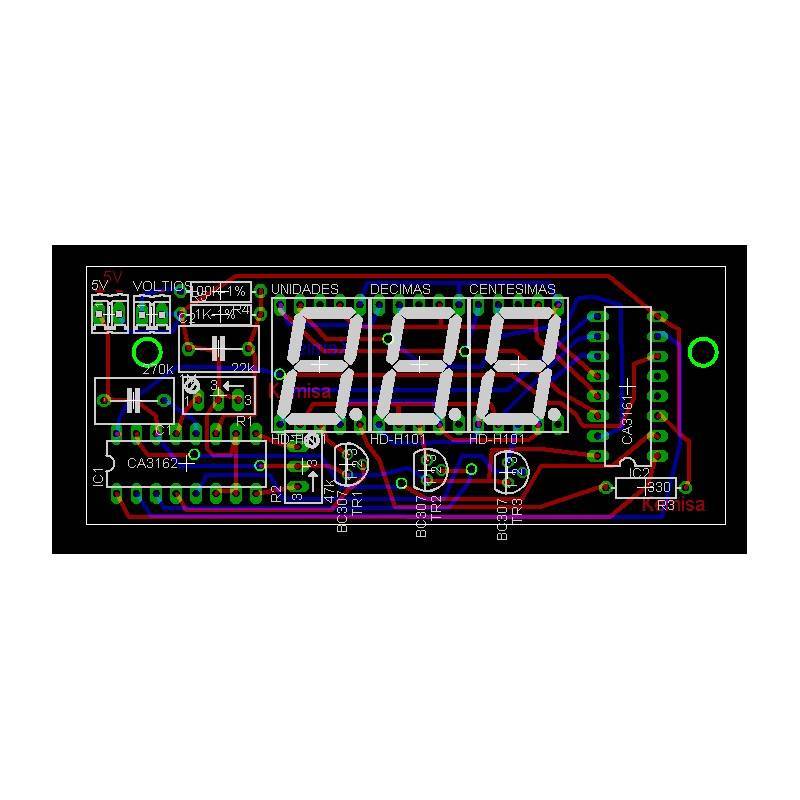

Y el circuito impreso.

Voltímetro digital

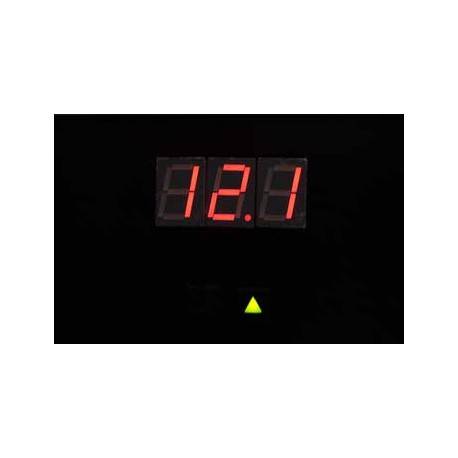

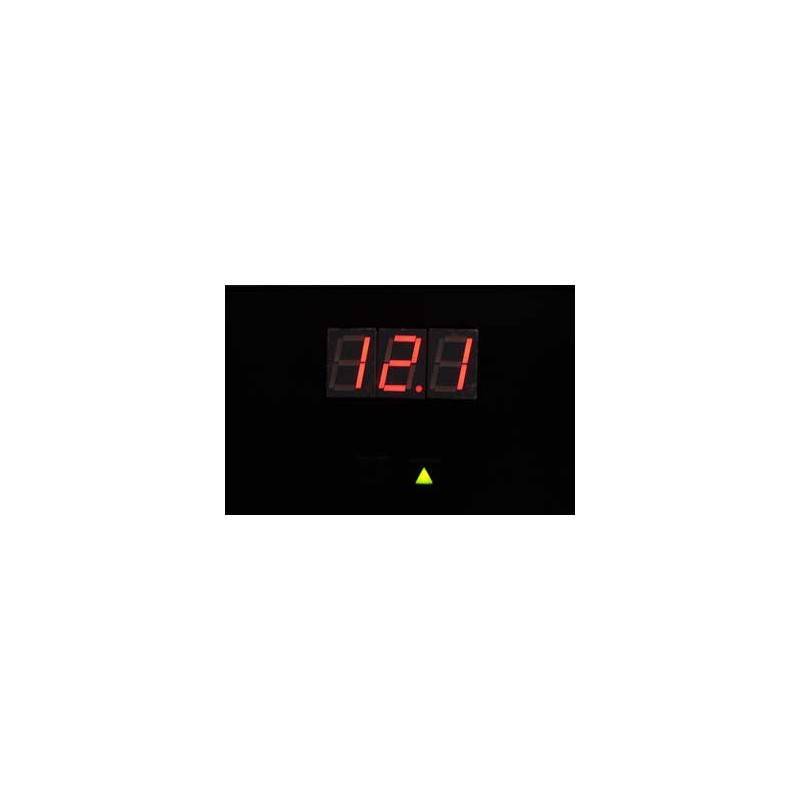

Una foto de nuestro voltímetro en una de nuestras fuentes de alimentación.

Foto voltímetro digital

Y aquí una foto del display en el montaje de otro voltímetro digital con pic 16F873A

Voltímetro con pic

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa "Eagle".

El archivo de descarga está comprimido. La clave para descomprimlo es www.kemisa.es

Si no sabes hacer circuitos impresos pincha aquí.

Descargar

Voltímetro digital

Descargar (64.28k)
