Voltímetro digital com display LCD

Com um circuito simples e um modelo 16F873A microcontrolador PIC, nós projetamos este voltímetro digital para complementar qualquer fonte de alimentação.

More details

Data sheet

Projeto Diagrama
Vista Lcd
Tensão de alimentação 5 Volt
Eletrônico Digital
Foto Se

More info

A tensão medida vai de 0 a 99,9 volts DC. O visor é um display de 2x16 LCD.

Qualquer LCD 2x16 Hitachi HD44780 tendo o condutor ou compatível (controlador de folha de dados Hitachi HD44780) Maio demonstra o volts medida. O circuito é baseado no conhecido microcontrolador PIC casa Microchip 16F873A (ficha técnica da família de controladores 16F87XA).

Voltamo-nos para discutir o esquema de ligações, que como você pode ver é bastante simples.
A primeira coisa a saber é que as nossas tensões pic só suporta no máximo 5 volts em suas entradas, então como podemos medir as tensões mais elevadas; muito simples, com um divisor resistivo.

Nós construímos um divisor resistivo no pino de entrada para pic, (se você não pode fazer um divisor resistivo, clique aqui), neste caso, a entrada está ligada à perna 2 (RA0) por um divisor resistivo formado por componentes R8, C3 eo aparador R9.

rn

Este divisor resistivo multiplica a entrada por 0,01 volts. Isto é, se aplicar uma tensão ao conector de entrada de CON1 12 volts, no divisor de resistência de saída, isto é, a perna RA0 teria uma voltagem de 0,12 volts 12x0,01 =0,12 volts.

Esta multiplicação por 0,01 é conseguida ajustando o parafuso R9, ajustamento a ser discutido mais tarde.
Temos usado uma comunicação de 4 bits, para exibir dados na tela. RW fixar a tela deve ser aterrado.
Além disso, o contraste do LCD (V0) é feito pela resistência ajustável R2 10K, com as suas extremidades ligadas, uma ao pólo positivo e a outro ao pólo negativo.

Nossa tela é retroiluminado, ou luz de fundo, de modo que o LED, ou LEDs que iluminam são regulados pelo resistor variável 1K, R3.
missão resistor R4 é proteger os LEDs para evitar assumir mais poder do que o necessário, o que poderia levar à sua destruição.

Agora vamos ver como podemos ajustar a nossa pic para medir em uma escala de 0 a 1023, (é entendido hata 102,3 volts) ou seja, e eliminando o primeiro dígito de 0 a 99,9 volts, uma vez que tenham tomado a primeira figura e temos que colocar uma vírgula antes da última, a medida é DC.

Portanto, temos de agir sobre o pic tensão de referência na perna 5 marcado como RA3. Para se dar energia ao circuito (5 volts) deve colocar um ponto TP1 corpo testador e a terra do circuito e, lentamente, rodar o parafuso ajustável marcado como R6 de 500 ohm para ler o testador 1.023 volts, que é o máximo, tal como podemos aplicar à entrada da perna RA0.

Agora ajustar o divisor resistivo assim, nós temos exatamente 100 vezes menos na saída do referido resistor de resistência com relação à entrada.

Para fazer isso circuito de tensão que, uma tensão de entrada colocado no CON1 conector e, lentamente, voltamos o aparador de R9 para ler a tensão display LCD estamos aplicando à entrada.

Como sabemos, quando temos uma tensão de entrada em 99,9 volts CON1, nós resistiva tensão de saída divisor de 0,999 volts, muito longe dos 5 volts que nos permite o máximo de pic.

Mas além de 1.023 volts de tensão exibida a tensão tela 02.3 marca que significa que, se colocarmos o primeiro dígito, 1023, que o máximo que você pode medir o pic como o ajuste para a perna de referência 5 é (RA3 ).

O circuito como já mencionado é fornecido com 5 volts CC e consumo é de apenas 20 mA.

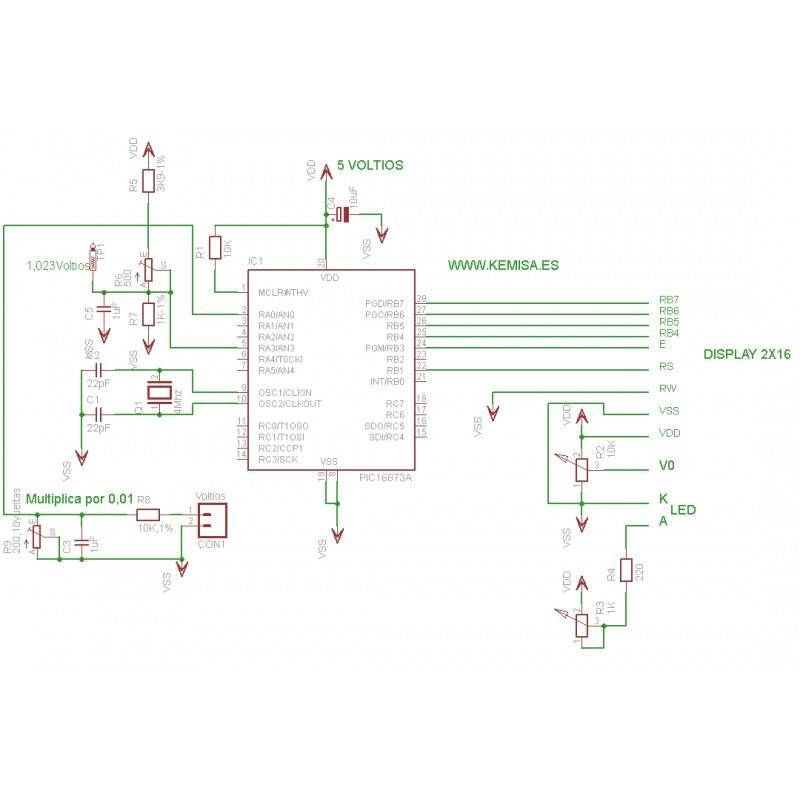

Esquema voltímetro digital con pic

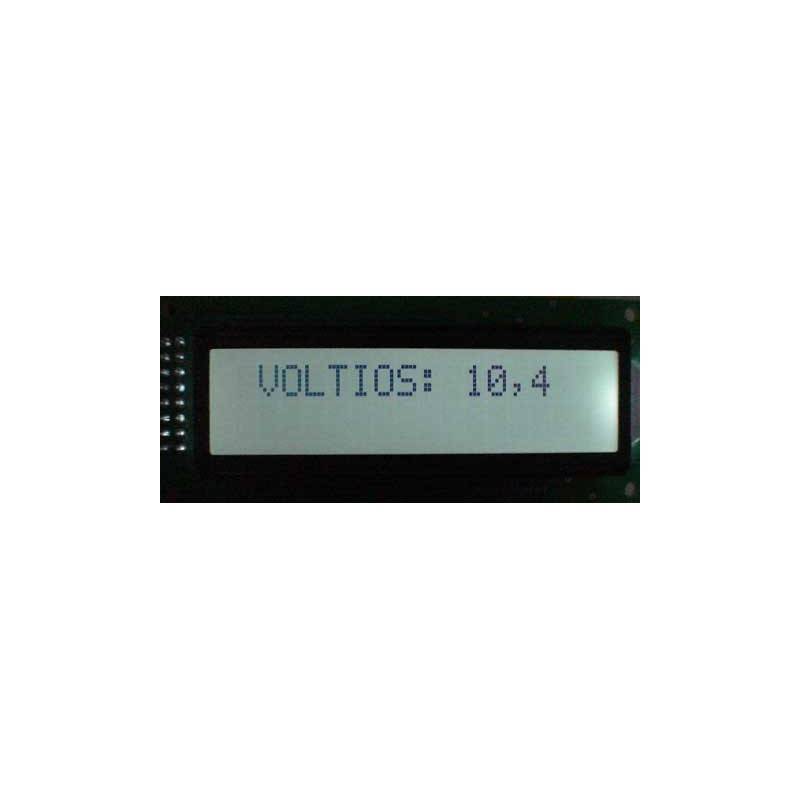

Uma foto do voltímetro digital protótipo com 16F873A pic apenas descrito neste artigo.

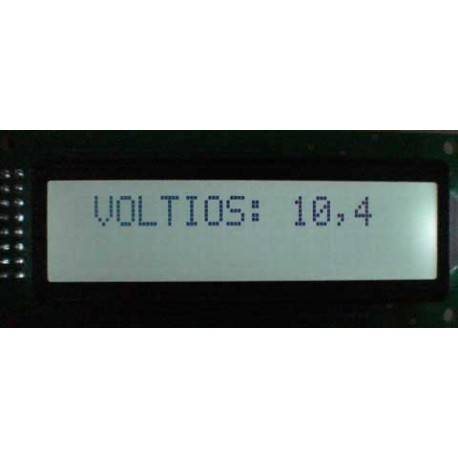

Fotografía voltímetro digital

O arquivo de descarrega está comprimido. Para descompactar-lo é necessário colocar a senha www.kemisa.es

O Código .hex é o programa que deverá ser gravado no microcontrolador PIC.

Se você não sabe como programar microcontroladores clique aqui.

Se você não sabe fazer circuitos impressos clique aquí.

Download

Voltímetro digital com LCD

Download (51.96k)
