Protecção dos alto-falantes

Este circuito é projetado para proteger os alto-falantes do "pump" irritante, que ocorre em alguns amplificadores durante os encendido.voltios.

More details

Data sheet

Projeto Diagrama e circuito
Vista Nenhuma exibição
Tensão de alimentação 12 Volt
Eletrônico Eletrônica analógica
Foto Não

More info

O circuito (com base no NE555 conhecido e versátil) é um temporizador de saída atrasado.
Quando o circuito é alimentado, os atrasos integrados a activação de um relê ligado ao pino de 3. O tempo de atraso pode ser modificada agindo sobre o potenciómetro P1.

Ele pode ser aumentada ainda mais se o valor de atraso de C1 é aumentada. A saída do altifalante positivo do amplificador é ligado ao relê entra e a saída do deflector. A alimentação do circuito e 12 volt de corrente contínua.

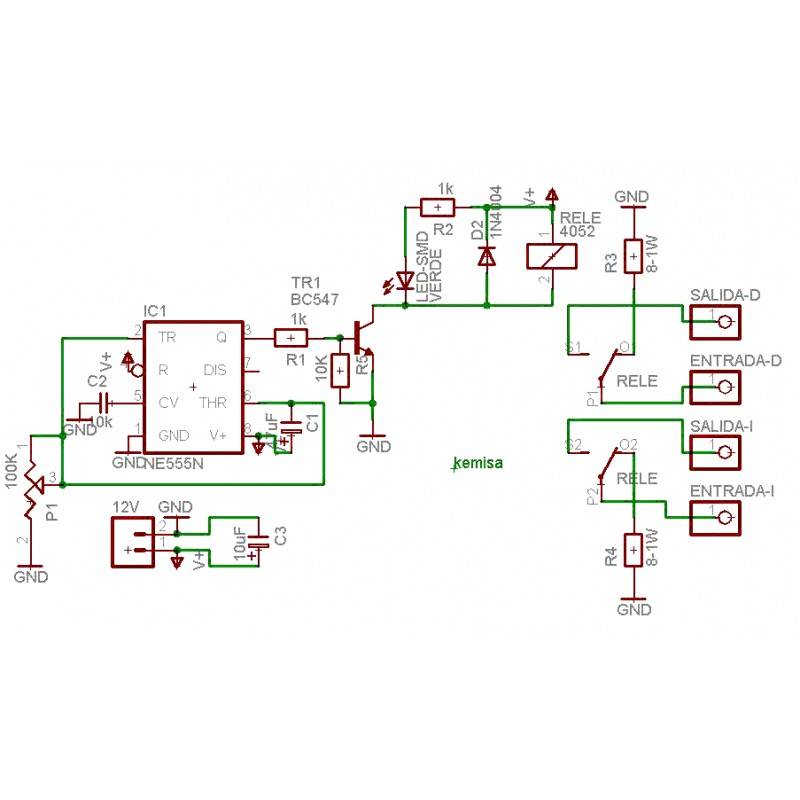

Diagrama de circuito.

Esquema del circuito loudness

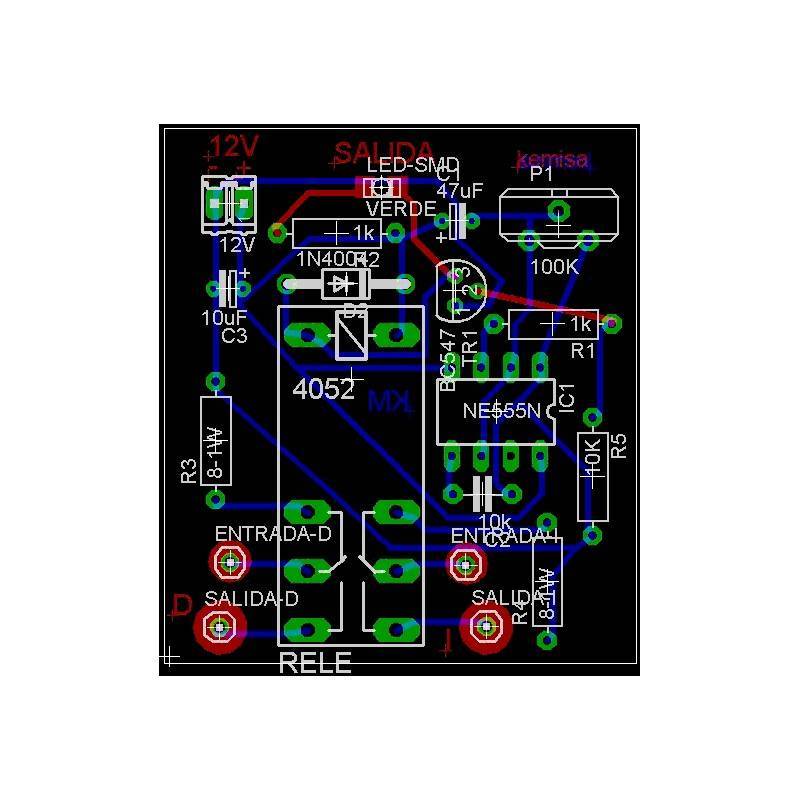

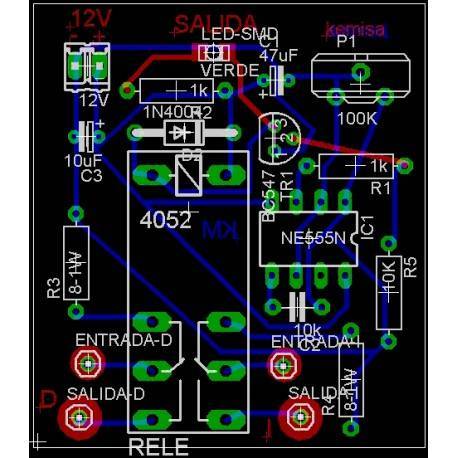

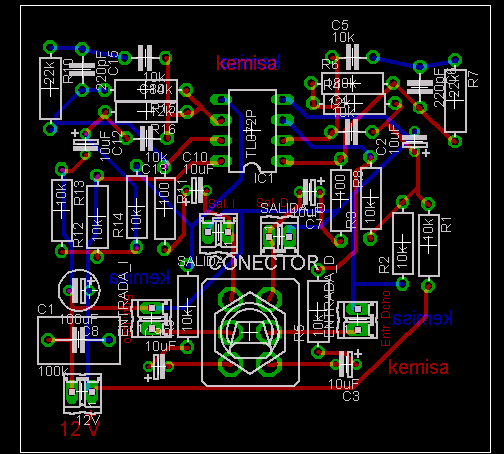

E a placa de circuito impresso.

Circuito loudness

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido.
Para descompactar-lo é necessário colocar a senha www.kemisa.

Se você não sabe fazer circuitos impressos clique aquí.
