Interruptor de detecção fotossensível

E ... muitos vão pensar, não é mais fácil fazer um interruptor crepuscular com NE555 clássico com um microcontrolador?. Considere circuitos:

O número de componentes do circuito com o PIC e a outra com a electrónica analógica (NE555) são praticamente os mesmos.

O custo é um pouco maior se o fizermos com um microcontrolador, mas os benefícios são maiores. O que tem este circuito especial?. Nós adicionamos extra para um interruptor crepuscular normal é um atraso no tempo de início das lâmpadas, ou conectado ao dispositivo de saída de relé.

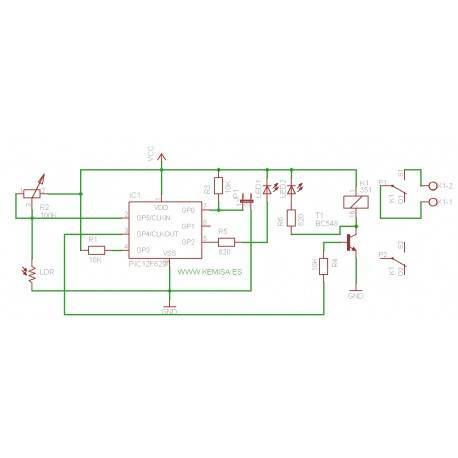

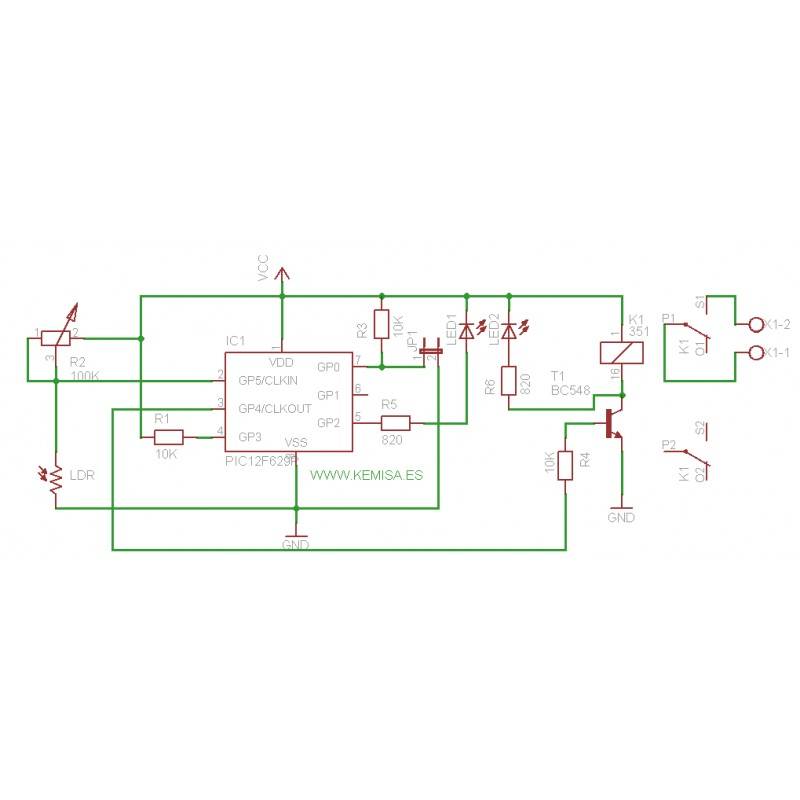

Vamos dar uma olhada no diagrama de fiação: Um LDR fotoresistor ter conectado entre o pino 2 e o circuito de alimentação negativa, e em segundo lugar, uma resistência de 100K variável entre o positivo e o pino 2. A resistência LDR varia dependendo incidente na mesma luz.

E o fotorresistente ligado ao pino 2 varia a tensão em que o pino de acordo com a luz e a resistência R2 ajustável.
Em outras palavras, variando R2 pode fazer com que o relê para activar quando a luz incide sobre o material fotosensitivo é mínimo, por exemplo ao anoitecer.

Este conjunto é projetado para ligar, por exemplo, as luzes da casa ou do jardim depois de escurecer, e desligue ao amanhecer, mas ... você não reparou que quando as luzes são iluminadas por LDR ainda é luz em suficiente fora para ver?.
Podemos ajustar o limite no relé quando praticamente não ver nada, mas quando amanhece, mínimo clareza fará com que o relé para desligar.

A solução seria um atraso na activação do relé. E é aí que este circuito é especial. Entre o pino 7 e a massa é uma ligação em ponte.

Se a ligação em ponte é aberta, o relê é activado quando a ignição ter cronometrado pelo símbolo R2, mas quando fechado, ligado à terra, o relê vai activar ao passar aproximadamente meia hora programada por R2. O díodo LED D1 acende-se quando a ignição tiver programado pela resistência variável R2, e LED D2 será quando o relê é activado.

Se tivermos o jumper removido os LEDs acendem-se simultaneamente e o relé é ativado. Se a ligação em ponte é, D1 é ligado, como previsto (o relê não será activado) e D2 vai virar meia hora depois de que como o relê é activado.

O circuito de potência é de 5 volts de CC e o consumo será activado relé e LEDs, com uma fonte de alimentação de 5V 100mA é suficiente. O arquivo de descarrega está comprimido.

Para descompactar-lo é necessário colocar a senha www.kemisa.e.

O Código .hex é o programa que deverá ser gravado no microcontrolador PIC.
