Fonte de alimentação variável 10 amperes

Con el ya conocido regulador de tensión LM338K y un transistor de elevada potencia, el 2N6031, hemos construido una potente fuente de alimentación variable de 10 amperios.

More details

Data sheet

Projeto Diagrama e circuito
Vista Lcd
Tensão de saída Regulable
Corrente de saída Até 10 Ampére
Eletrônico Eletrônica analógica e digital
Foto Se

More info

The highest output power depends on the voltage difference between our transistor and voltage regulator input and the output we wish to get. The regulator will have to dissipate more heat as the voltage difference increases.

Here you can see the LM338K data sheet, and refer to the linked 2N6031. From the data sheet of the 2N6031 transistor you´ll find out that the maximum electric current hits a highly significant 16 amps and even peaks at 20 amps.

The maximum temperature that brings destruction is 200 degrees and the thermal resistance JC, reaches its limit at 0.875 °C / W. These data show that we are talking about a 16-amp variable power supply at its best.

It is standard practice to always oversize the power antes de su destrucción es de 200 grados y la resistencia térmica JC, es decir la unión al encapsulado es de 0,875 ºC/W.

The power suppy never go over 70% of the maximum power in accordance with the manufacturer´s instructions. In this case, 70% of 16 Amps = 11.2 Amps.

There is little to say about the electrical circuit.
The electrolytic capacitors and the rectifier are not included in the schema and will be set separately.

Two 4,700 uF capacitors in parallel have been chosen for the electrolytic capacitors, making a total of 9,400 uF.
We have fitted them next to the printed circuit in an upright position.

Psición de los condensadores

As for the rectifier, it is possible to fit it either to the cooling fan or on the bottom of the metallic box.

We have opted to fit it on the bottom of the metallic box, below the cooling fin where we have positioned the integrated LM338K and the 2N6031 transistor. In order to prevent whirring, it is necessary to connect the negative pole of the rectifier with the frame of the metallic box.

Rectificador

The integrated voltage regulator and the transistor are not described as such in the schema except for their connections. Their holes therefore appear in the circuit board in order to place them under the printed circuit board.

Vista del regulador y transistor de potencia

The resistance sensor (located at the center of the cooling fan) is a separate issue. You don’t need to connect that resistance if you don’t intend to use our voltmeter-ammeter-wattmeter with pic. The function of that resistance is to establish a potential difference between its tips, according to the electrical current delivered by the power supply.

It is absolutely necessary to fix the resistance parts to a cooling fin. Otherwise, the high temperature will destroy it. This is a 0,10 ohms and 30-watt resistance, which works to a tolerance of 1%. A real gem! See here its design features.

Resistencia 0.1 ohmios 30W

A potência máxima de saída depende da diferença de tensão entre a entrada aplicamos nosso transistor e regulador, ea saída queremos ter.

Quanto maior for a diferença de tensão maior de energia (calor) será dissipada. Você pode ver a folha de dados de LM338K, e este outro link na 2N6031.

Folhas características (folha de dados) poder transistor 2N6031 ver que a corrente máxima é de cerca da quantidade insignificante de 16 Amperes com correntes de pico de 20 amps.

A temperatura máxima alcançada antes da destruição é de 200 graus e a resistência ao calor, ou seja, JC encapsulado de ligação é de 0,875 ° C / W.

Com esses dados em mãos, poderíamos dizer que estamos a falar de uma fonte de alimentação ajustável 16 Amperes. Em condições ideais.

Como regra deve sempre superestimar a fonte de alimentação e não deve exceder 70% do fabricante de potência máxima. No nosso caso, 70% de 16 é de 11,2 Amperes.

O circuito eléctrico tem pouco a comentar, capacitores eletrolíticos e retificador não estão incluídos no regime e serão retiradas.

Para capacitores eletrolíticos nós escolhemos dois 4,700 capacitores uF em paralelo, fazendo uma capacidade total de 9.400 uF.
Nós localizado ao lado da placa de circuito impresso e reto.

Psición de los condensadores

Como para o rectificador pode ser fixo quer à aleta de arrefecimento, ou a base do recipiente.

Nós escolhemos para anexá-lo para a base do recipiente abaixo do fin de refrigeração onde vamos colocar o LM338K integrada ea 2N6031 transistor de potência.

Ele também deve conectar o pólo negativo do retificador com o chassi da caixa para evitar hum.

Rectificador

O controlador integrado e o transistor de potência não são como tal, mas nas ligações esquema.
Por conseguinte, o desenho da placa de colocar os seus furos aparecem abaixo da placa de circuito impresso.

Vista del regulador y transistor de potencia


Capítulo merece o resistor sentido atual (localizado no centro da barbatana de refrigeração). Se você não está indo para usar o nosso medidor de energia amperímetro voltímetro com pic, você não pode conectar essa resistência. A missão desta resistência é criar uma diferença de potencial entre suas extremidades, dependendo da corrente fornecida pela fonte de alimentação.

É absolutamente essencial para fixar o corpo resistência a um fin de refrigeração, mas é destruído pelo calor.
O valor da resistência é de 0,10 ohms e 30 watts, com uma tolerância de 1%, uma jóia ir.

Você pode ver aqui as características de resistência.

Resistencia 0.1 ohmios 30W

Imagine que a fonte de alimentação está entregando um ampères.
De acordo com a fórmula: diferença de potencial (V) = corrente (I) x resistência (R). Entre as extremidades da resistência será uma voltagem de V = 1x0.1, V = 0,1 volts.

Que é de 0,1 volts, que interpreta como a nossa pic 1 ampères.
É claro, algumas desvantagens tinha de ter, e que está a dar volts da fonte de alimentação deve ser medido antes de passar através da resistência, de modo que o erro de medição de 0,1 volts é volts por ampere.

Se em vez de um ampères medimos 10 Amperes, V = 10x0.1, V = 1Voltio.
E isso é medir o erro máximo da real extensão volts da fonte de alimentação 1 Volt quando estamos levando 10 Amperes.

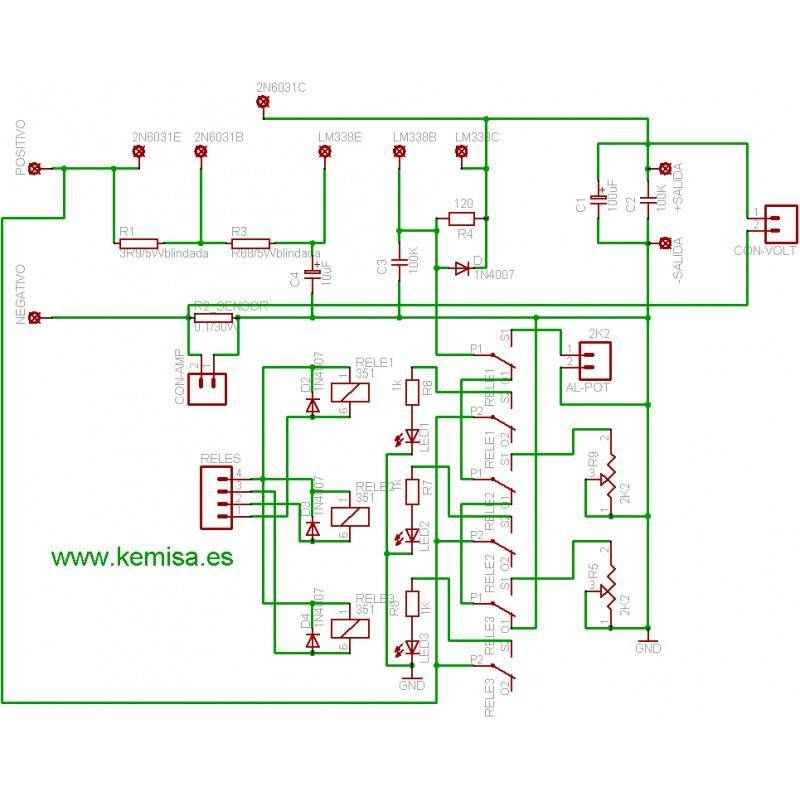

Vamos dar uma olhada no diagrama de fiação.

Esquema fuente de alimentición variable 10 Amperios

O que chama a atenção de esquema de ligação é a parte inferior do mesmo. Nós projetamos um sistema de selecção "preset" ou três tensões usando um botão. Então, nós adaptamos nossa circuito seqüencial on-off botão três relés.

Nós substituímos os mesmos, os transistores de saída aos relês para conector molex quatro contactos, três para cada um dos relês e o quarto para o fornecimento positivo. Relês estão ligados a duas resistências variáveis ​​(R5 e R9) e um conector que irá controlar o potenciómetro na parte da frente da caixa para variar a voltagem.

Com os resistores variáveis ​​R5 e R9 ajustam ao nosso estresse gosto que queremos obter, quando ativar o botão.
Fizemos um "preset" com 12 e 5 volts, tensões que são mais utilizados. Assim, premindo uma vez que (sem variar o potenciómetro na frente da caixa) de 12 volts, 5 volts outro pulso, um outro pulso e variar a tensão com potenciómetro.

Se você não está indo para usar o "preset" e só quer mudar a tensão com potenciômetro tem que ligar C3 corpo, R4, D1 e terra.

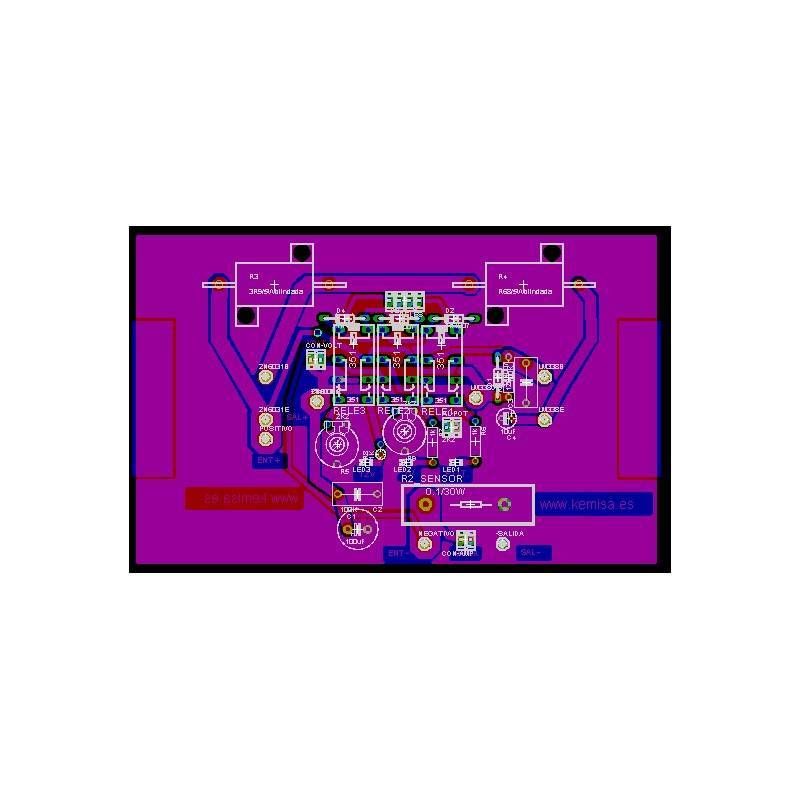

O desenho da placa de circuito impresso.

Circuito fuente de alimentación variable 10 amperios

Fizemos um plano de terra a ser coberta com o pólo negativo na medida em cobre. Em fontes de alimentação que é conveniente fazê-lo para evitar zumbidos.

Se você não sabe como, consulte o nosso tutorial como criar um plano de terra com a Eagle.
Aparentemente existem apenas duas linhas em todo o circuito, com o rosto vermelho "top" e azuis no "fundo" face. Quando você cria pinchéis no ícone Plano terra plano de terra será criado em ambos os lados.

Plano de masa creado

O circuito feito.

Placa realizada de la fuente de alimentación 10 amperios

A fonte de alimentação que descrevemos é integrado e adaptado para. Este circuito permite controlar a temperatura da fonte de alimentação e a activação de um ventilador quando a sonda excede graus ter programado.

Para a medição da temperatura que pode posicionar a sonda (LM35) ou no interior da caixa, a medição da temperatura ambiente ou melhor ainda em contacto (com pasta de silicone entre a) com a aleta de arrefecimento.

Desta forma, você irá detectar o calor gerado pelo LM338K integrado, o 2N6031 transistor de potência e resistor sentido atual.

Sonda de temperatura

Além disso, como já colocado o rectificador abaixo da barbatana de arrefecimento também ventilar ele.
E, claro, o ar movimento de dentro para fora também outros componentes legais.

Ventilador fuente de alimentación 10 amperios

A montagem não seria completa sem uma on-off "elegante". E quem melhor do que o nosso circuito com um interruptor on-off.

O desenho do circuito e de controlo "programada" (switch on-off do circuito sequenciais três relês) são integrados na placa wattímetro voltímetro amperímetro com o PIC.

Finalmente, nós colocamos dois fusíveis para proteger os componentes sobre possíveis curto-circuitos ou surtos.
Um 10 ampères, para a corrente de saída, e uma outra de 0,8 amperes para a entrada de CA para a corrente da fonte de alimentação.

Algumas fotos do conjunto final.

Traseira da variável fonte de alimentação 10 amperes já terminou.

Trasera de la fuente de alimentación 10 amperios

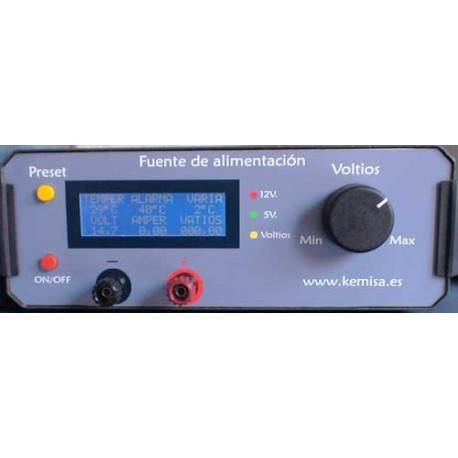

Frente da fonte de alimentação e terminou com o voltímetro exibição, amperímetro, eu vatímetro execução.

Frontal de la fuente de alimentación 10 amperios

Display multifuncional detalhes.

Display lcd multifunción fuente de alimentación 10 amperios

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido.
Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.

Download

Fonte alimentação variável 10A.

Download (83.18k)
