Cómo montar un ordenador Parte 3

El tercer cable de alimentación es el que va a los ventiladores. En nuestro caso uno en el frontal y otro en la parte trasera de la caja.

Más detalles

Más

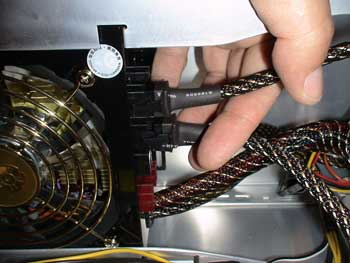

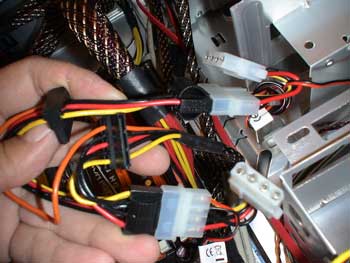

Conexión en la fuente de alimentación del cable de los ventiladores

Los conectamos a los dos conectores molex que traen los ventiladores de la caja.

Conexión del cable de la fuente de alimentación a los ventiladores

Este es el aspecto que presenta nuestro ordenador a estas alturas.

Ya nos queda poco.

Montaje parcial del ordenador

Ahora le toca el turno a nuestro procesador.

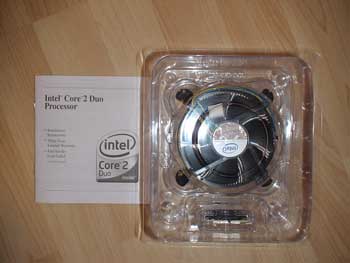

Procesador con su ventilador

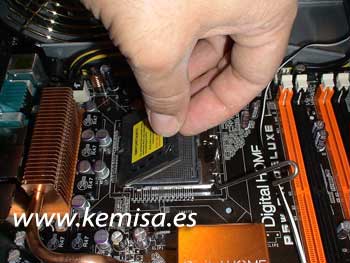

Levantamos la tapa del socket hacia arriba y quitamos la protección de plástico que cubre las conexiones.

Levantamos el plástico que cubre el socket del procesador

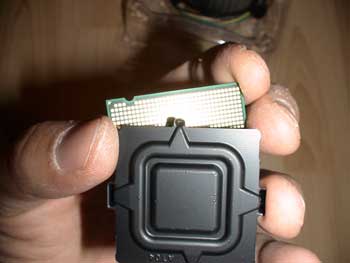

Quitamos la tapa de plástico que cubre las conexiones del procesador con mucho cuidado de no tocarlas. Para ello agarraremos el procesador por los bordes.

Procesador

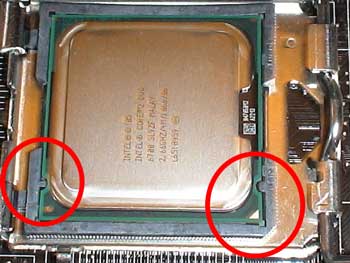

Colocamos el procesador en el socket fijándonos en la flechita que está marcada en una de las esquinas y en las muescas de los laterales, para que coincidan con las del socket.

Muescas del procesador

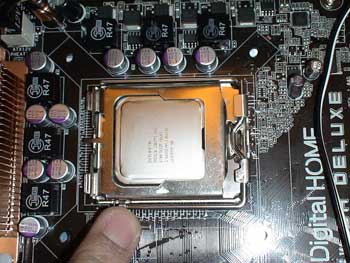

Bajamos la palanca del socket que sujeta al procesador en su sitio.

Bajamos la palanca para sujetar el procesadror

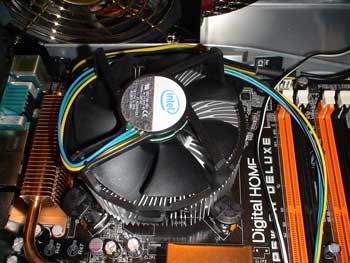

Colocamos el ventilador encima del procesador y situando las cuatro fijaciones en los cuatro orificios de la placa base.

Ventilador del procesador

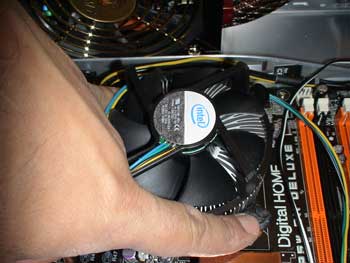

Apretamos hacia abajo las fijaciones hasta oír un "clic". Lo hacemos primero con dos de las sujeciones opuestas y luego con las otras dos.

Apretamos las pestañas del ventilador del procesador

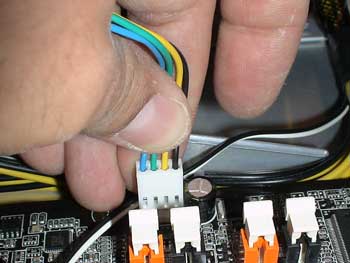

Conectamos el molex de 4 pines en "CPU fan" de la placa base. El ventilador y la placa tienen cuatro pines, esto quiere decir que ambos soportan la regulación por PWM, o lo que es lo mismo modulación por ancho de pulso.

Esta regulación es más precisa que la hasta ahora regulación por DC (corriente continua).

Conexión del ventilador del procesador a la placa base

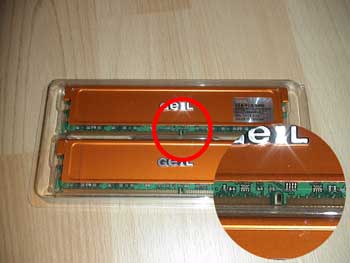

El kit de memorias las colocaremos prestando atención a la pequeña hendidura que tienen hacia el centro.

Kit de memorias

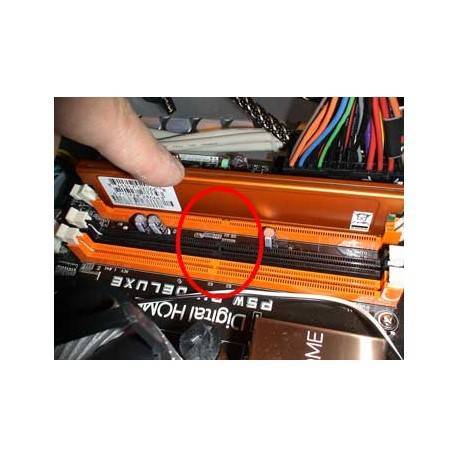

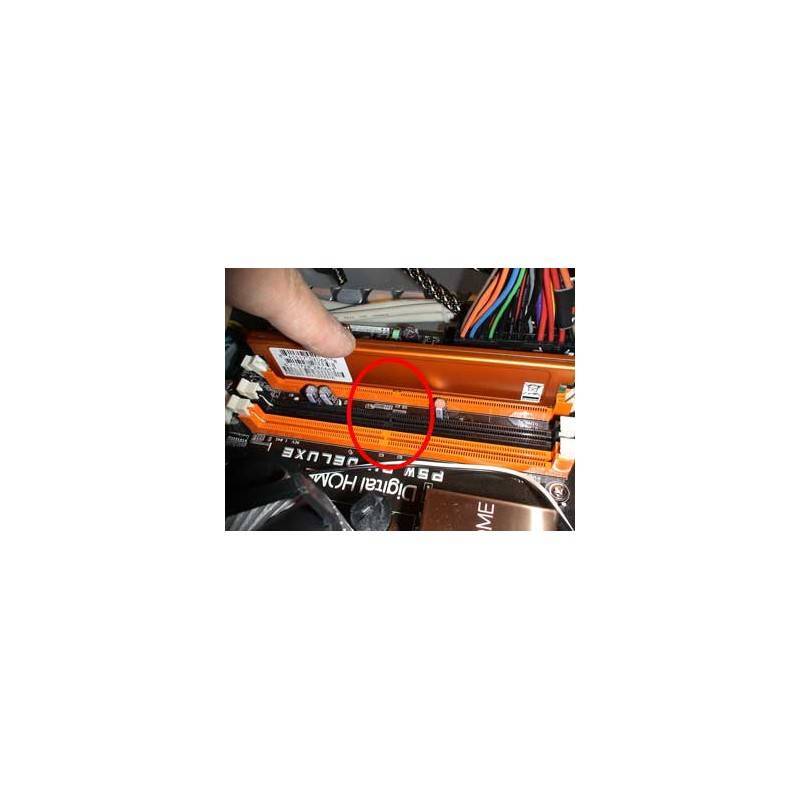

La hendidura coincide con la muesca del socket de la placa base. Como las memorias van a funcionar en "dual channel" han de estar colocadas en los bancos del mismo color.

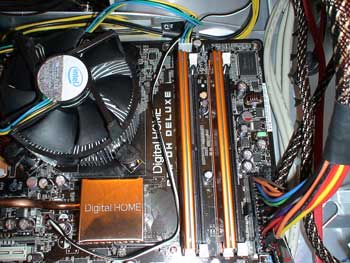

Las memorias colocadas

Elegimos los bancos naranja porque están más cerca del ventilador del procesador.

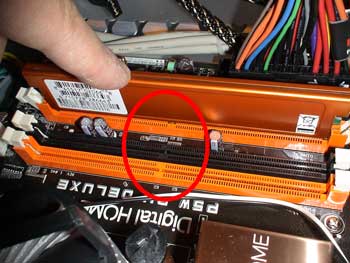

Memorias colocadas en su sitio

Apretamos del centro de las memorias hacia abajo y colocamos las presillas blancas que se sujetan al borde de las memorias. Estas presillas han de estar cerradas en contacto con las memorias.
Una forma de saber si las hemos colocado bien es tirar un poco hacia arriba y comprobar que no se salen de la ranura.

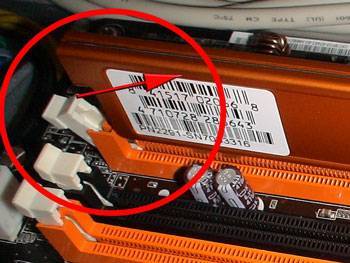

Detalle del cierre de las memorias

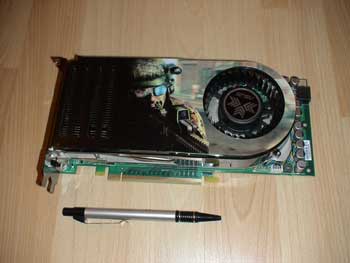

Impresionante el aspecto de esta tarjeta gráfica tanto por delante ...

Tarjeta gráfica

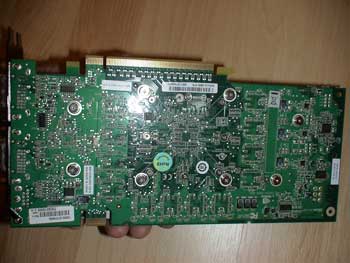

...Como por detrás. Es otro "ordenador" dentro de nuestro ordenador.

Trasera de la tarjeta gráfica

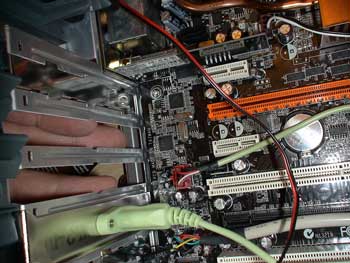

La tarjeta gráfica ocupa dos bahías en la parte trasera de la caja.

La tarjeta gráfica ocupa dos bahias

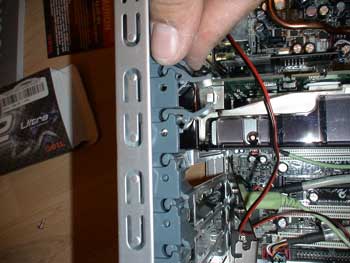

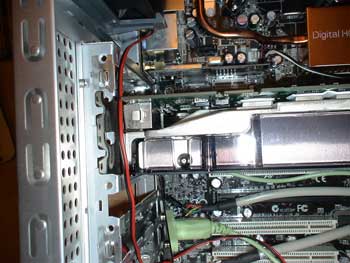

Hemos tenido que desmontar el accesorio "screwless" para poner la tarjeta gráfica en su sitio.

Gráfica colocada en su sitio

Hemos vuelto a poner el "screwless" en su sitio y ahora apretamos hacia abajo la sujeción de la tarjeta gráfica.

Tarjeta gráfica colocada sin tornillos

Conectamos el cable de alimentación de la tarjeta gráfica (PCI Express) a la fuente de alimentación, prestando atención en ponerla en el conector rojo, que es el específico de las tarjetas gráficas.

Conexión del cable de alimentación de la tarjeta gráfica

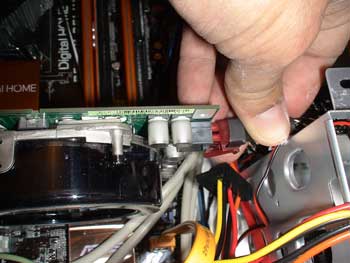

En el otro extremo conectamos el cable a la alimentación de la gráfica. Siempre tenemos que comprobar que el cable tirando hacia afuera no se sale del conector.

Alimentación de la tarjeta gráfica

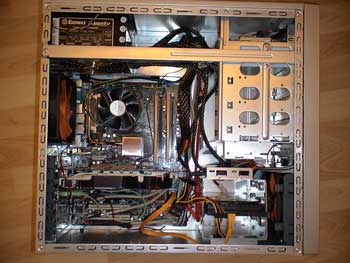

Y este es el aspecto final que presenta nuestro ordenador montado.
Antes de ponerle la tapa hay que encenderlo y comprobar el correcto funcionamiento de todos los ventiladores. El del procesador, el de la fuente de alimentación, el de la tarjeta gráfica, y los dos que lleva la caja.

Aspecto del montaje final del ordenador

Hemos invertido en montar nuestro ordenador una media hora, contratiempos incluidos, hubo que desmontar la chapa de refuerzo de la caja para poder colocar en su sitio la fuente de alimentación y los tornillos traseros del accesorio "screwless" para poner la tarjeta gráfica.

Esperamos que os sirva esta guía y os animamos a que os montéis vuestro propio ordenador eligiendo los componentes que más se ajustan a vuestras necesidades.
Os podéis ahorrar un buen dinero y tendréis un ordenador a vuestro gusto.
