Como fazer placas de circuito impresso frente e verso Parte 3

A primeira coisa que você pode encontrar em farmácias e segundo em quaisquer produtos de limpeza loja.

Nós também precisar de uma sonda para medição precisa, e um recipiente de plástico que vai de fibra de vidro imersa em ácido. A mistura é, uma parte de peróxido de hidrogénio de 110 volumes, um pouco de água forte e um e meio de água.

Para lhe dar uma ideia do valor para esta placa 20 por 6 centímetros foram empregados 50 cc de peróxido de hidrogénio, 50 ml de água e 75 cc de água da torneira forte.
Uma vez que a mistura continue a mergulhar a placa em ácido. Olho, devem ser com a máscara e em um ou ar bem ventilado.

A saída de vapor é muito tóxico. Nós equilibrar um pouco o recipiente (lado a lado) ao ataque ácido e para mover a placa inteira iguais.
Quando vemos que todo o cobre consumido que não foi coberto pela toner vai tirar a placa, com luvas, e vai colocá-lo sob a torneira por um momento.

Temos a placa feita, agora só remover o toner. Toalha de papel imersão no solvente e deixou-se lentamente a remoção.

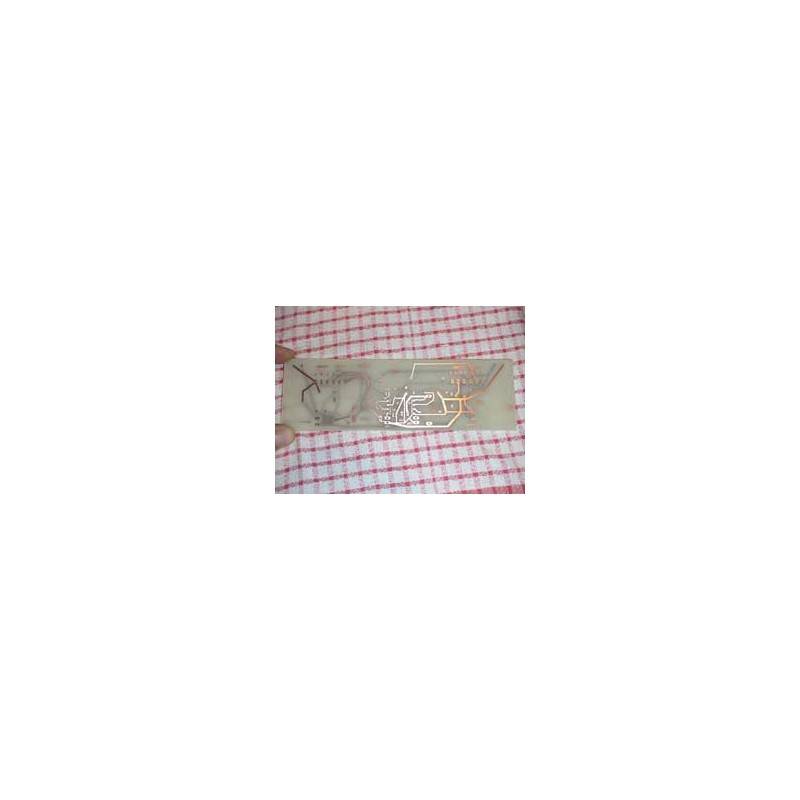

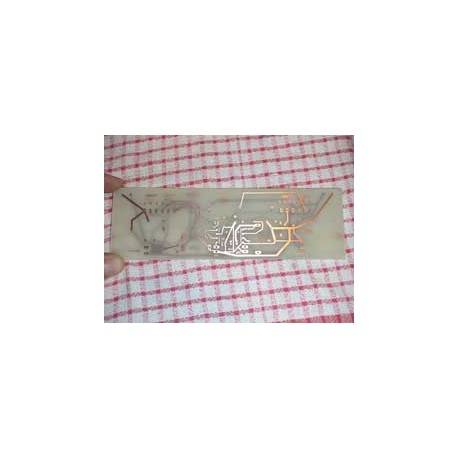

E o resultado final é muito bom como você pode ver.

Detalhes como o nosso nome KEMISA olhar perfeito.

Resta apenas brocas e componentes de soldagem. O que você divirta-se!.
